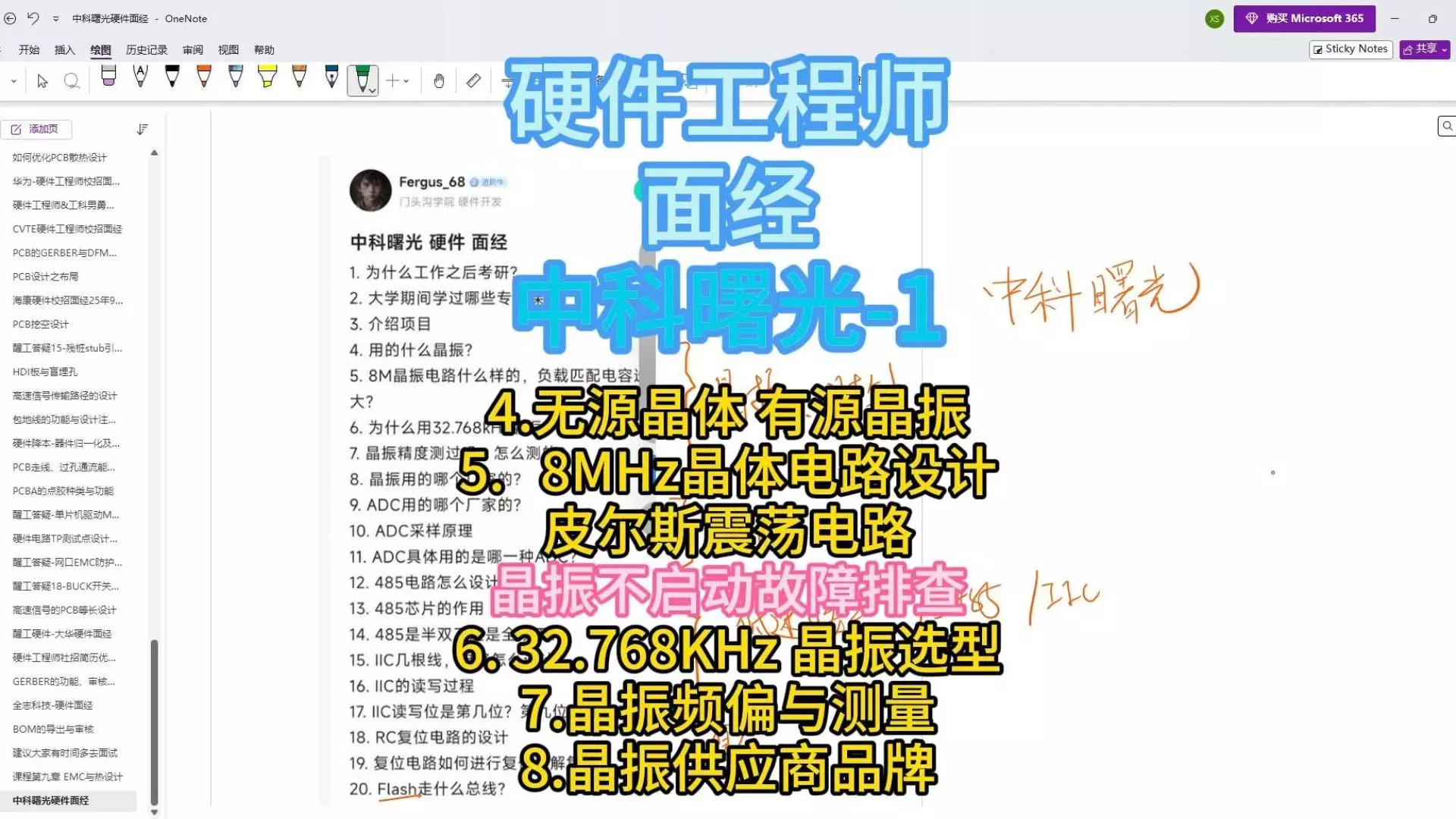

本面经是中科曙光的硕士硬件面经，来源为牛客，难度中等偏低。 4.使用的什么晶振：一般使用无源晶体或有源晶振。无源晶体要搭配主芯片、负载匹配电容一起使用。有源晶振需要独立供电，注意电平匹配 5. 8MHz晶振电路设计，匹配电容计算：CL=（CL1+CL2）/CL1*CL2+Cstray。CL是晶振的参数查阅手册。Cstray是杂散电容一般按4pf估算 皮尔斯震荡电路：无源晶体起振必须通过主芯片内部的皮尔斯震荡电路配合，皮尔斯震荡电路是由反相器构成的，2个匹配电容和晶体完成180度相移配合 晶体不起振问题排查：电源供电问题，复位时序，BOOT0/1引脚配置，程序问题 6. 为什么使用32.768Khz这个频率的晶振：这是RTC晶振，用于记录物理时间。其频率32768是2的15次方，故经过15次二分频后，可以得到1Hz频率，一秒一次，用于计时。选取此频率值，功耗低，避开了人耳听觉范围，供货量大，成本低。 7.晶振精度测量：晶振精度，即频偏，一般按照ppm计算，大多数在20-50ppm范围。 晶振实际测量要用频率计，而非示波器。 8.晶振的厂家：例如YXC，TXC，Epson，SiTime等。建议使用晶振时使用3225或7050等兼容性好的封装。
