关于PGZ88内部技术设备的一些疑问

2026-05-21 18:30:12
转载

导读

网友分享PGZ88高炮内部设备高清图,对比其与石勒喀河高炮的内部布局差异,针对PGZ88高炮的雷达信号处理体制、雷达仰角调节、显示设备以及光电仪功能等方面提出疑问,寻求军迷解答。

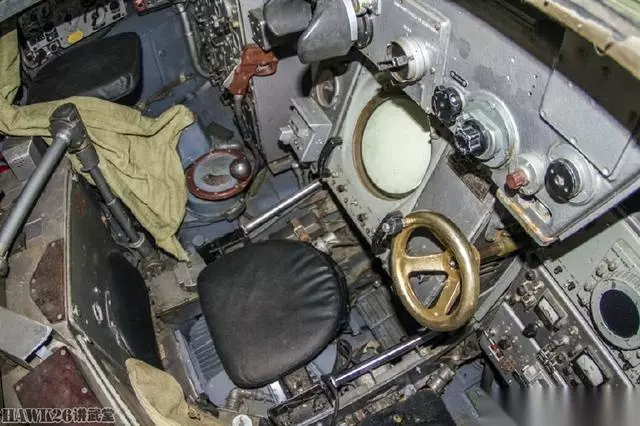

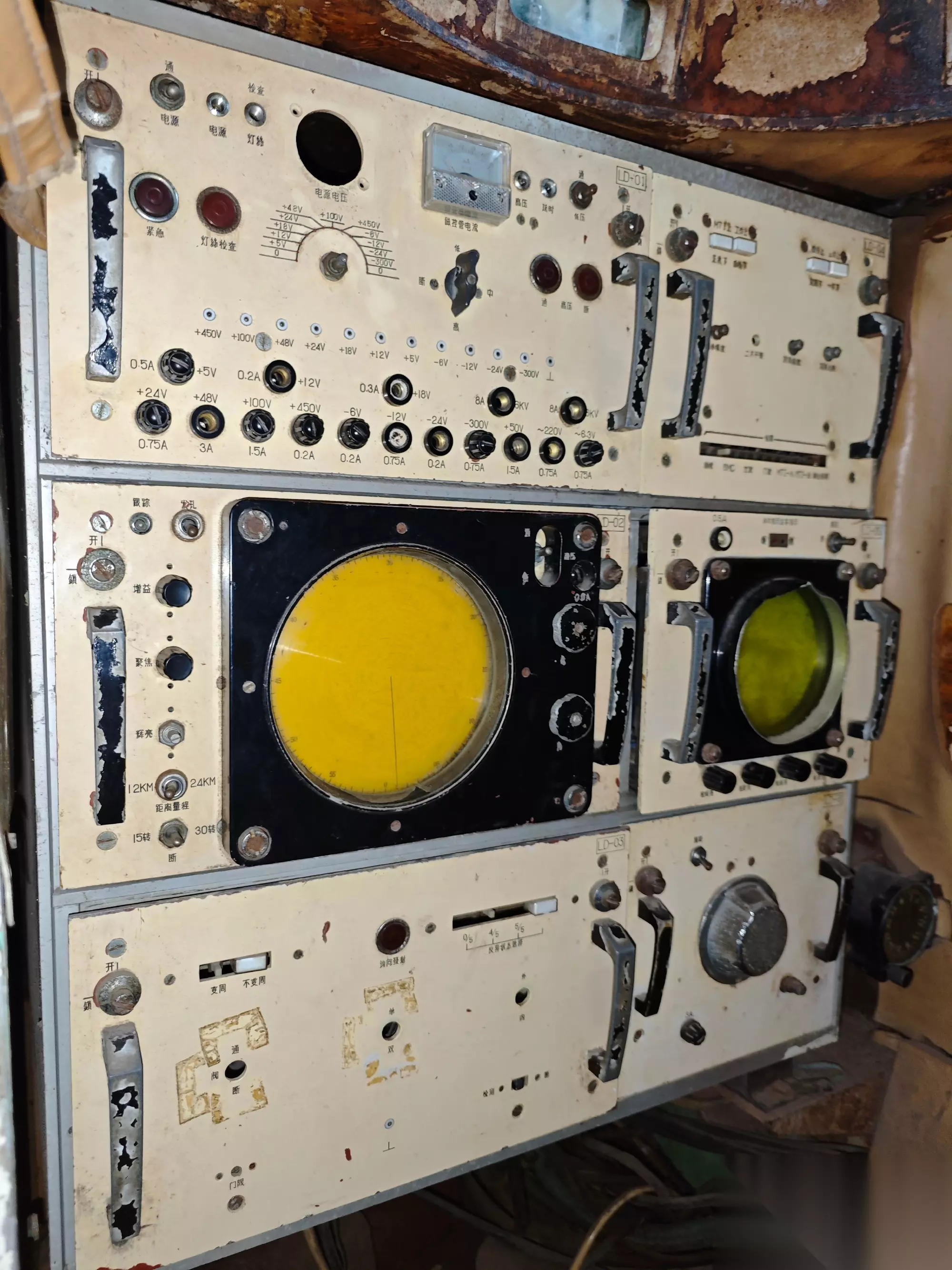

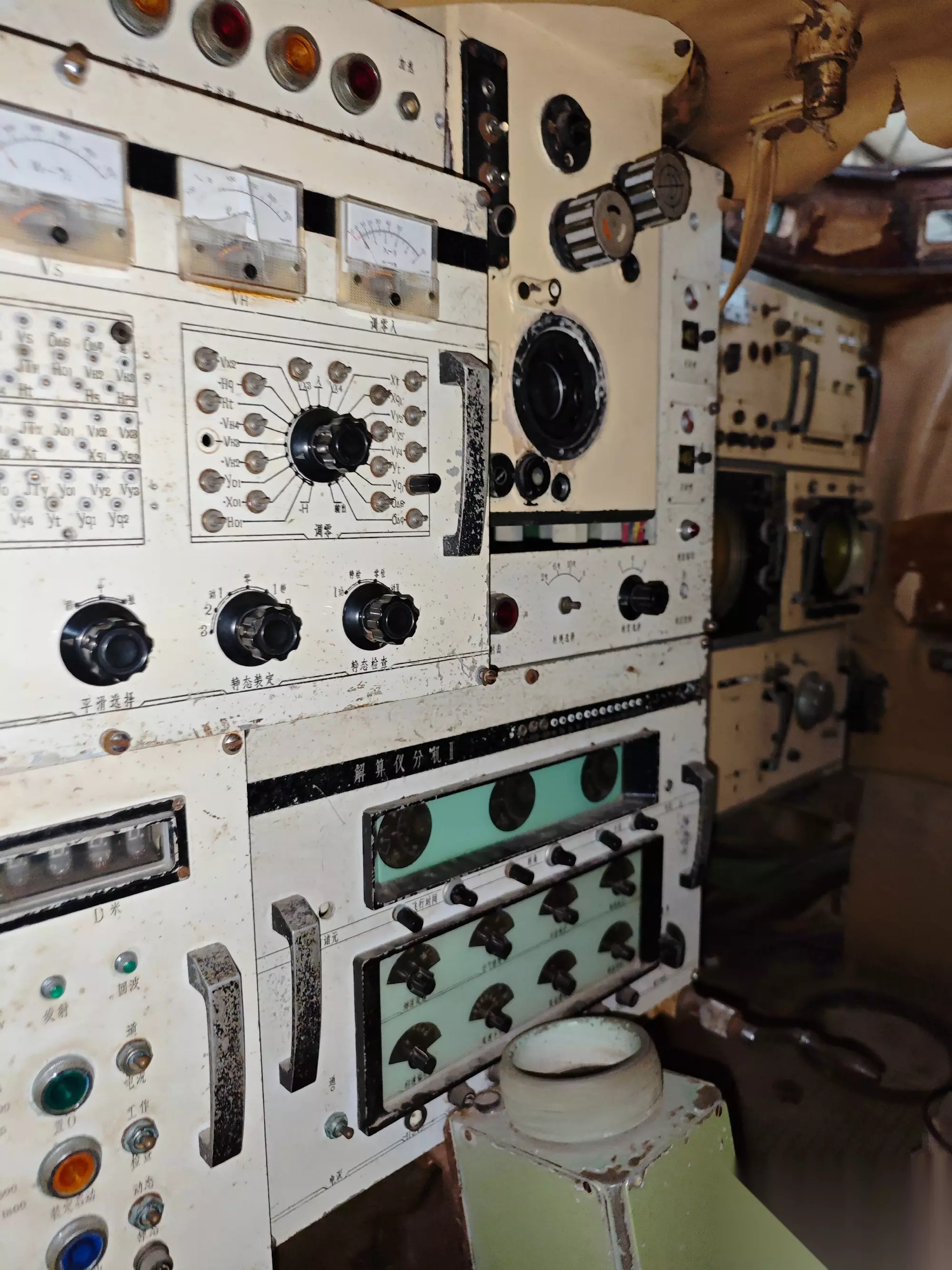

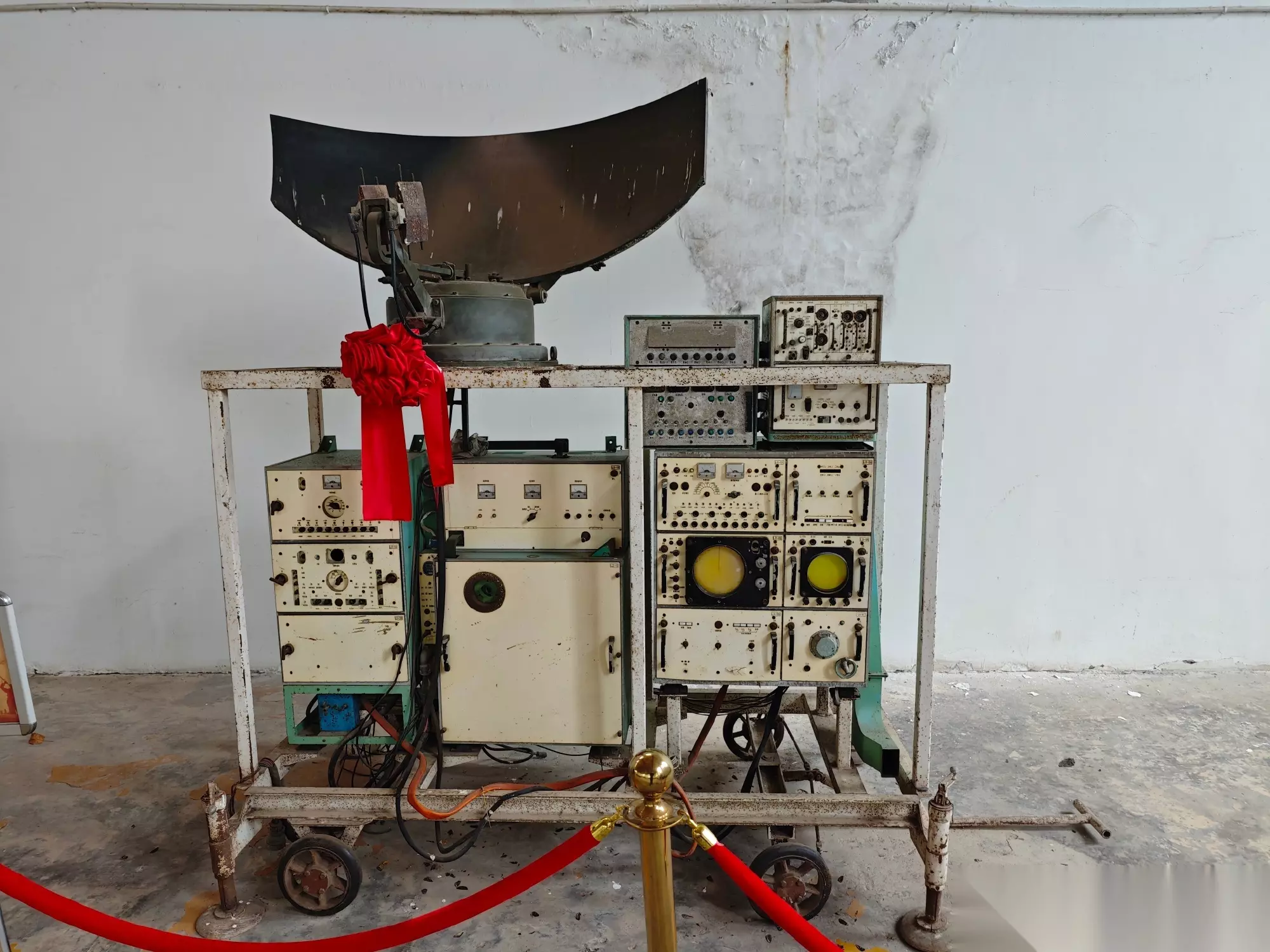

偶然找到了一组88高炮塔内部设备的高清照片,可以看到总体布局跟石勒喀河有相似之处但区别也不小,88高战斗室最左侧是光电仪,中间主要是火控计算机面板,右侧就是雷达显示屏(角度显示器+示波器);石勒喀河没有光电,火控计算机面板布置在最左侧车长席(石勒喀河车长在最左侧管火控计算机,88高车长在最右侧管雷达,刚好相反),雷达角度显示器和示波器分别放在中间和最右侧,由两个人分别负责。 然后就是我个人的一些疑问,先叠甲,本人纯军盲,军事知识基本来自杂志互联网和电子游戏,发布此帖子只为友好探讨交流,有问题欢迎指出,不喜勿喷。 第一个问题是关于雷达体制的,就目前这几张照片来看(很抱歉我没找到详实的文字资料),88高的雷达系统应该使用了经典的电子管电路和αβ滤波算法,这些都跟石勒喀河一样,那么雷达本身采用的信号处理体制是圆锥扫描还是单脉冲?石勒喀河的雷达采用的是圆锥扫描,而且貌似还是个卡塞格伦天线,88高的雷达天线我没找到具体资料,但就图片来看,这个馈源不像是有可转动结构的样子,难道它是个单脉冲雷达? 第二个问题还是关于雷达的(原谅我对雷达真的一窍不通),88高的车长席有示波器,下方还有对应的手轮,所以它的雷达能测距这应该是没有问题的,但我没有在车长席发现关于雷达仰角的指示器(石勒喀河是有这个东西的),而且88高的雷达仰角肯定可调,那么在搜索模式下也可调吗?我知道一些搜索雷达的波束高度是自动调节的,但88高这部雷达还要负责跟踪火控,理论上要用雷达瞄准线对准目标回波才能锁定,所以仰角应该是可以手动调整的才对。战斗机雷达是可以自动扫描某个区域然后直接锁定区域内某个回波的,甚至可以连距离门都省掉,但这是因为天上背景干净,地面雷达会遇到大量杂波应该不能这么搞吧 第三个问题和第二个问题相关,只不过是关于显示设备的,同样是一部雷达兼作搜索和火控雷达,石勒喀河的角度显示器不是常见的扫描线转一圈几个回波辉光显示的那种,而是更接近火控雷达的显示逻辑,扫描线是一个矩形,矩形内部是雷达扫描到的该方位上各仰角的回波,88高的角度显示器也是这样的吗?以及能不能像9k33那样多加一个专门显示仰角内回波的屏幕,这种水平方位和仰角二合一的显示器搜索起来实在太高血压了 第四个问题是关于光电设备的,苏联的地空导弹系统一般都有个光学摄像机,操作人员可以通过摇手轮的方式让摄像机对准目标然后导弹开启近炸引信按照三点法直接照着中心线飞过去,这样理论上可以完全不用雷达就能跟踪和击落目标,88高这个光电仪是光电激光二合一,比苏联那个纯光学摄像机先进很多,那么这个光电坐标仪可以独立实现全自动的目标角度跟踪吗?以及导弹可以三点法射击但高射炮必须算提前量,88高这个光电坐标仪能不能在没有雷达锁定的情况下给出射击诸元? 暂时就这么多问题,麻烦各位园友答疑解惑,在此表示感谢

点击查看大图
点击查看大图
点击查看大图
点击查看大图
点击查看大图
点击查看大图
点击查看大图
点击查看大图

评论

共4条评论
face
inputImg

等我变优秀

88高的雷达可能还是一个只能显示方位和距离的两坐标雷达,正常工作模式下具体仰角靠光电捕捉引导火炮俯仰跟随,虽然也有说恶劣天气下可以交由雷达引导火炮(因为炮镜是白光瞄准,光电不行只能靠雷达),当年技术水平下真可能是个单脉冲,具体表现起来的火控系统手感怕是更接近于酋长神射手(这个东西因为扫描仰角奇差,锁定不稳且尿分叉而在你游被评为下水道之一了) 在你游这样的火控表现,发了全vt就不会低于约克中士,发了全钢针就怕是更高了,抬上去怕是对地很快自己送掉,防空被火控性能大搞寸止。 因此全部采用碰炸弹药,放7.7反而不失为一个和305风格不同又并驾齐驱的机炮单位
2026-05-22 00:45:28
回复回复
0
展开1条回复

倍儿坚强

补几张图,关于石勒喀河的雷达
2026-05-24 03:16:00
回复回复
1

月色迷人

有内衬?
2026-05-22 07:57:04
回复回复
0

搁浅忘忧

那个年代光学通道自动追踪我觉得不太现实。毛子更晚一点的SA19的光学通道也不具备自动追踪能力
2026-05-21 21:37:39
回复回复
0
