《战争雷霆》台风ECRS雷达什么水平？ECRS相控阵雷达TR组件数量与探测距离解析

2026-06-01 00:31:58

转载

导读

本文解析台风战机ECRS相控阵雷达的性能，ECRS MK0已服役，MK1去年完成试飞测试，MK1/2宣称探测距离超200公里，采用机扫+电扫结合提升扫描范围。其TR组件数量相关资料显示为1000-1400个，楼主对比歼-10C的KLJ-10雷达，对其实际性能存疑。

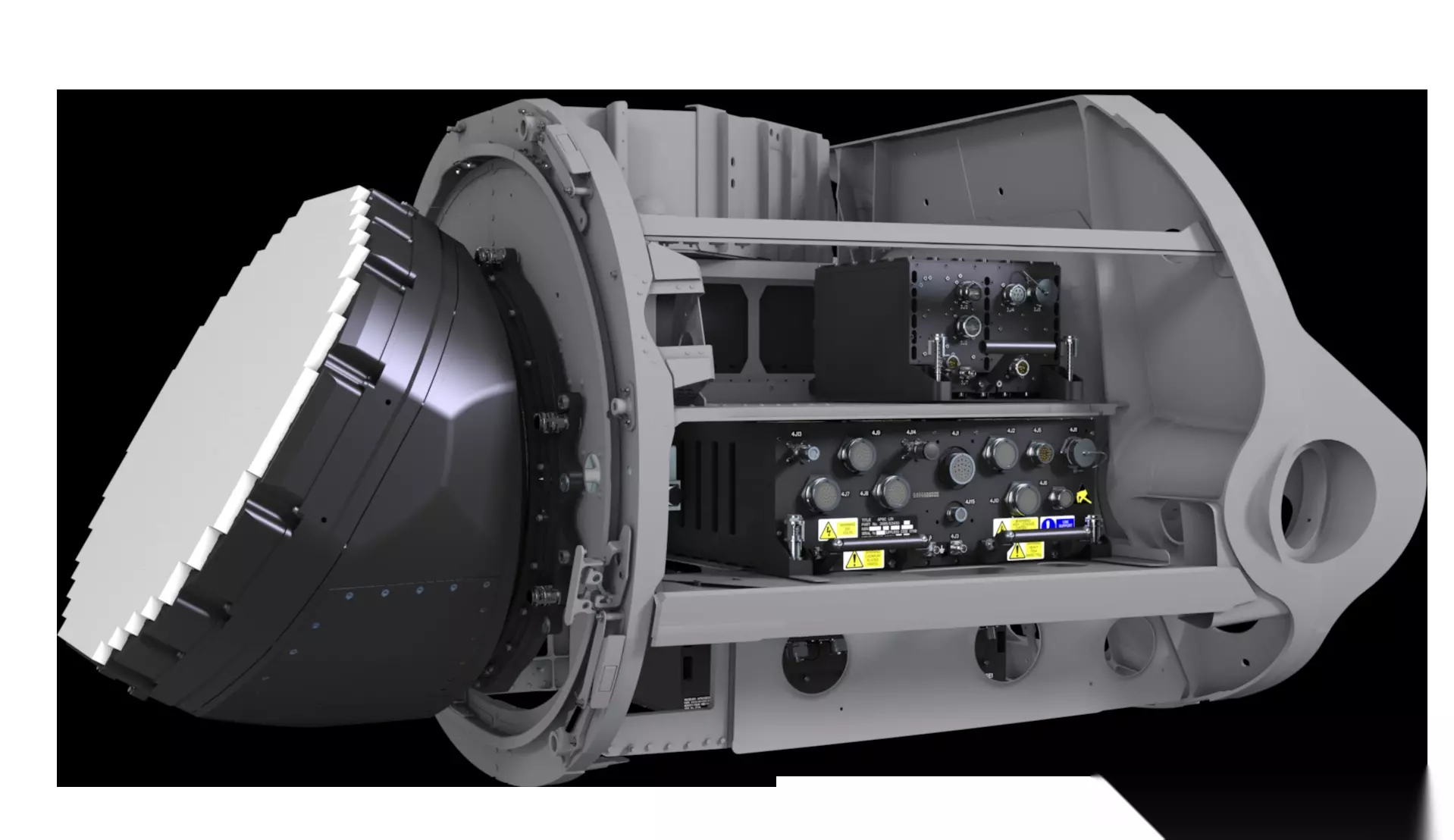

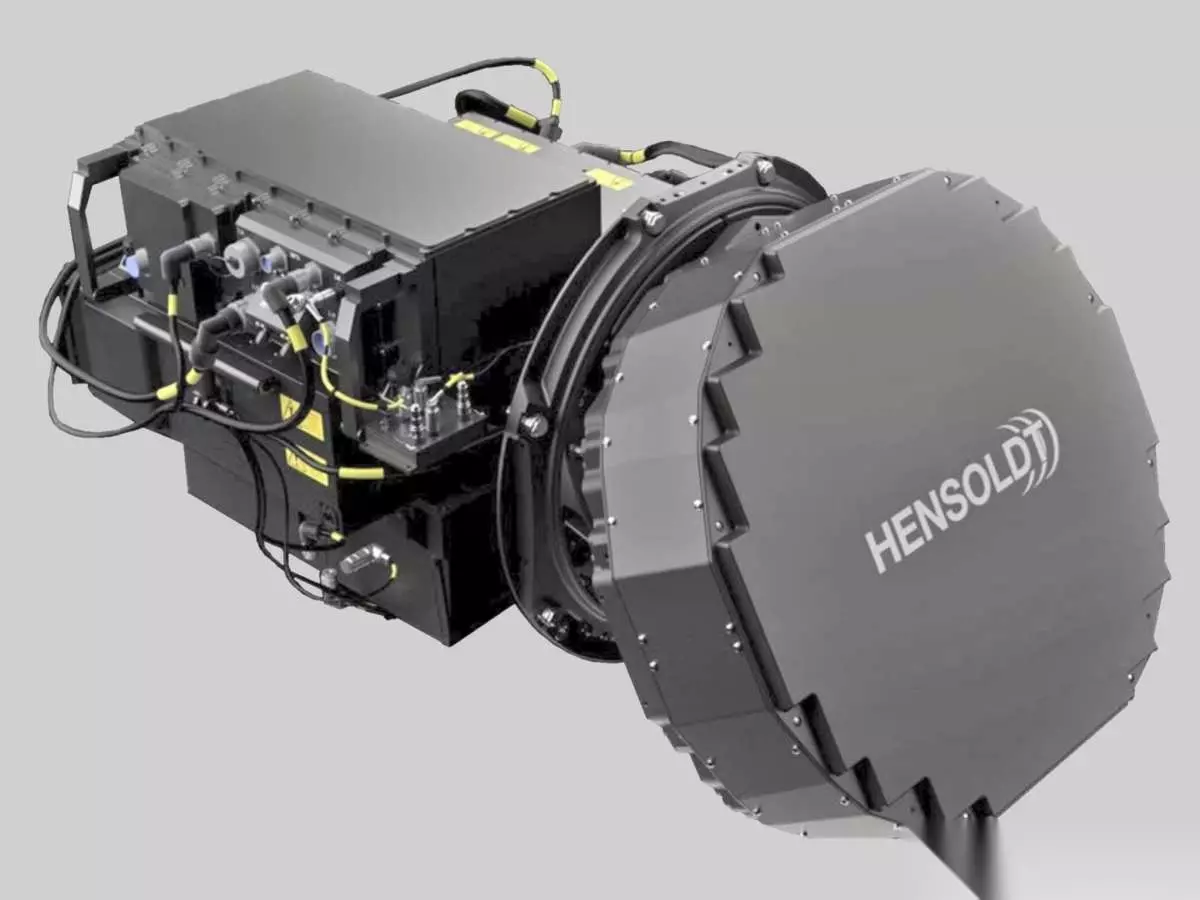

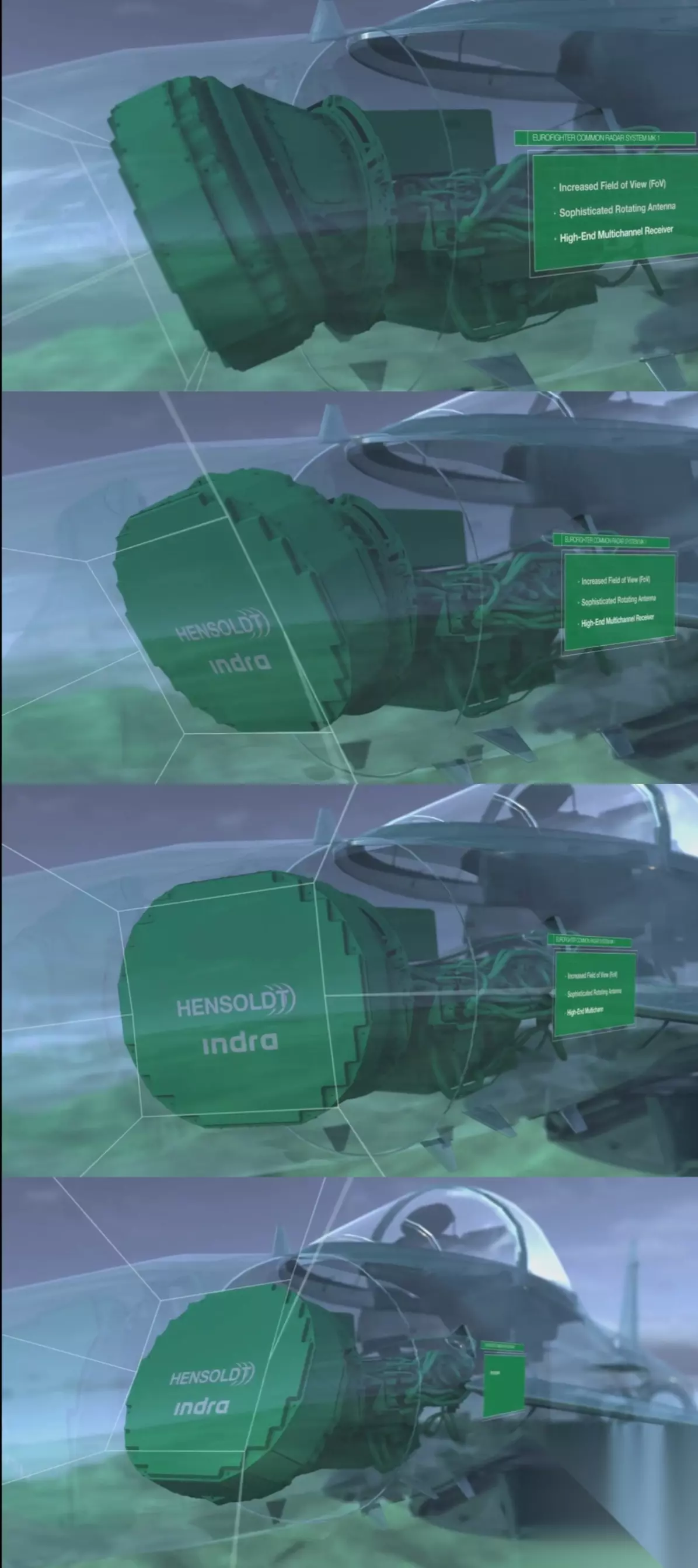

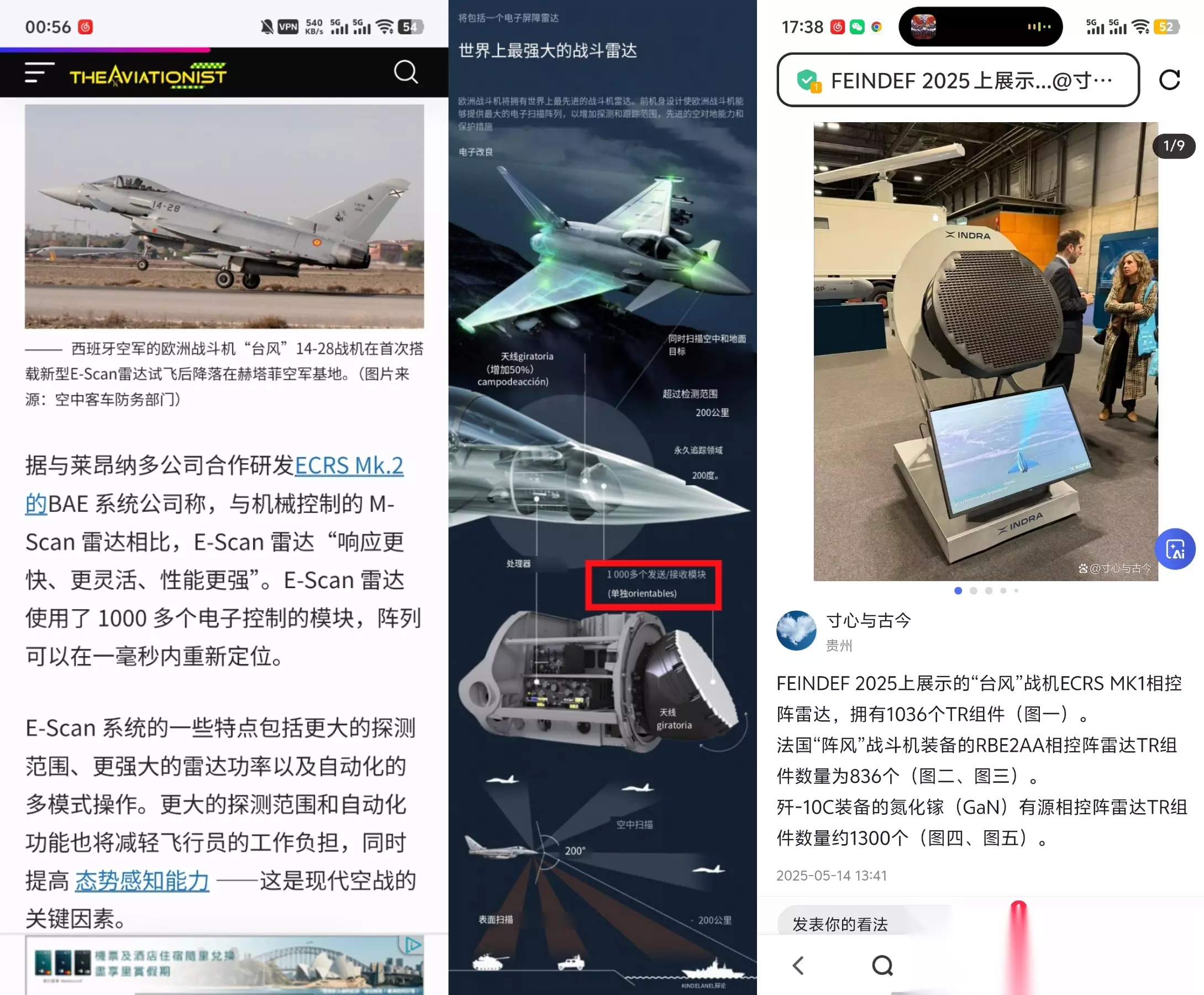

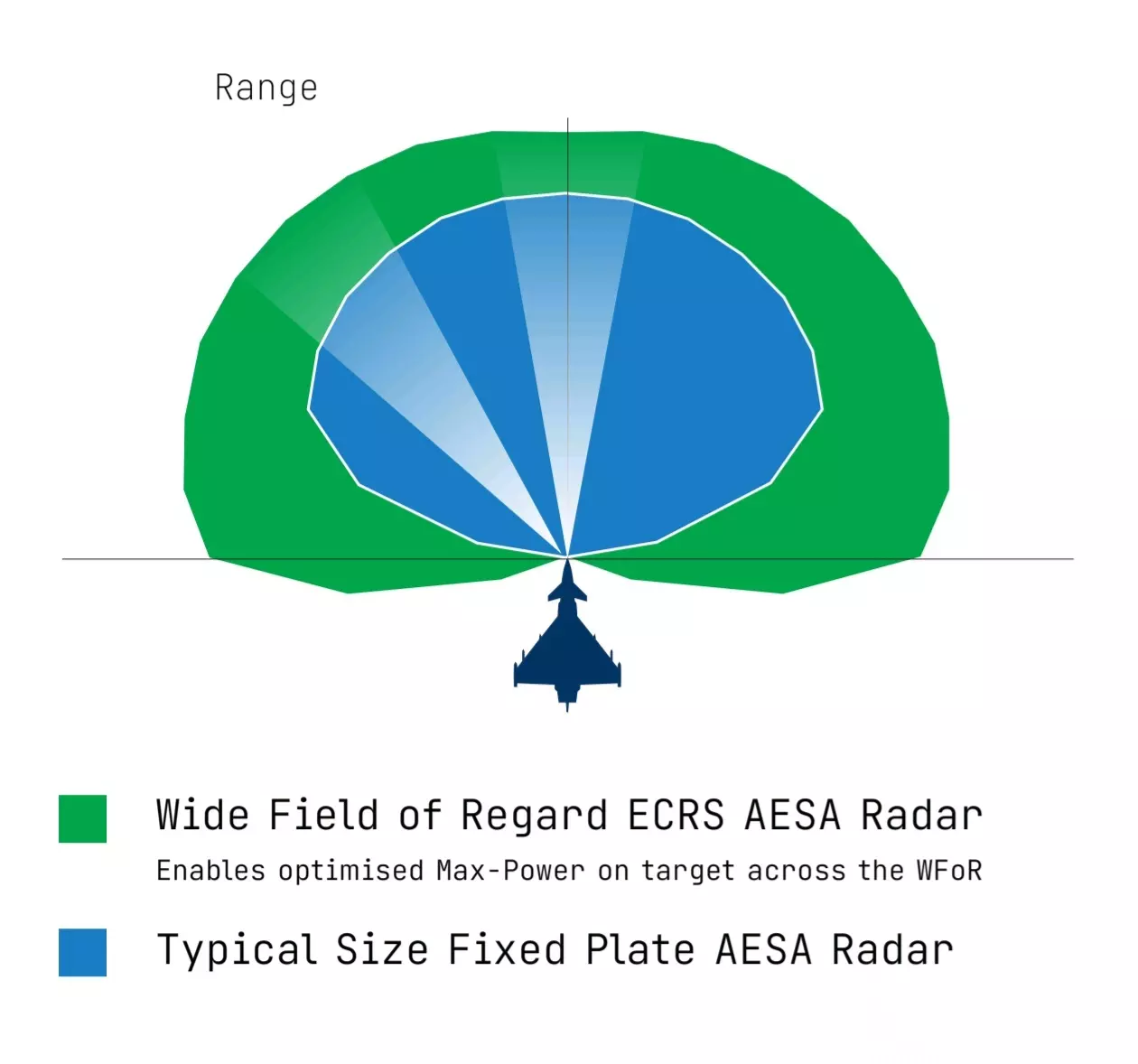

在印巴冲突后，阵风战机被巴基斯坦的防空体系降维打击，也暴露了阵风雷达的孱弱。那么，欧洲另一款号称“世界最强”、能拯救你游北约阵营倒卡捕手M的有源相控阵雷达——台风战机的ECRS，究竟什么水平？（图2为MK1，图3为MK2）目前ECRS MK0已经装机服役，但MK0仍使用砷化镓TR组件。MK1去年12月才在A320平台上进行试飞测试。 ECRS宣称探测距离可达200公里以上（MK1/2版本），并且相比其他固定电扫相控阵，ECRS额外增加了“旋转斜盘”机械结构，实现了机扫+电扫结合，大幅提升了扫描范围（见图3-4 PPT），似乎能做到左右90度的绝活扫描范围。楼主最关心的是它的TR组件数量。由于相关资料确实稀少，只找到几份提到具体TR数量的资料（图5-6）。图5中有三份资料提到ECRS只有1000多个TR组件，其中中间那张图是ECRS制造商之一Indar公司2024年的宣传PPT。图6来自一个雷达科普网站，提到TR组件数量为1400个。其他资料实在找不到了。楼主不清楚台风战机的机头尺寸，如果都是中型机，雷达罩大小差不多，那么它这个机械旋转结构会不会影响实际扫描面积？歼-10C的KLJ-10雷达TR组件数量在1300左右，那么ECRS的实际TR数量可能确实只有Indar公司PPT里提到的1000多个（图8）？

点击查看大图

共12条评论

情字白头

为什么貌似很少见机扫+电扫，只有在一些看起来比较落后的雷达比如说俄友家的无源阵上才看得到？

2026-06-03 20:48:42

展开2条回复

想当年我何尝不是学霸

感觉性能不会比这玩意强多少

2026-06-03 17:48:58

展开2条回复

微凉如梦、轻如烟

即使不依赖体系，阵风也打不过j10ce，相当于你雷里面的阵风面对一个手握多发超雄思想90级别射程，还高过载，高抗干扰主动弹然后雷达还特别强、自动回中、识别飞机型号，扫描率特别高的j10a，拿头打？

2026-06-03 17:05:07

展开2条回复

奋斗峥嵘

捕手m：我是倒卡猎狐者：我才是倒卡

2026-06-02 18:43:24

展开2条回复

箱子里的姑娘

只要bvvd出手再好的雷达也会变成倒卡

2026-06-02 10:10:35

展开2条回复

偏执旳温柔

ECRS系列MK0/1/2基本就是3个完全不同的东西，尤其是MK2，从全氮化镓TR组件到天线布置方式等和前两个完全不同另外，ECRS MK2已于2024年9月27日在带嘤兰开夏郡沃顿工厂首飞。第一批已经有40台雷达被订购用于带嘤的T4标准升级。性能上的话，MK2目前没有确切数据，已知的情况是比MK0/1拥有更多的TR数和更大的面积

2026-06-02 00:52:09

展开2条回复

紫月寒星

好像，德国台风没有这种升级？

2026-06-01 17:11:20

展开2条回复

贱必有天收

歼10的机头就是这堆玩意里最大的，PD时代就能做到700毫米，改成倾斜固定相控阵可能有720-740毫米，其次是米格35，有680毫米（毛子还是垂直安装天线，斜着可以再大一点）台风的机扫相控阵目前尺寸是600X420毫米，ECRSMK2预计可以达到640毫米，阵风是550毫米，目前台风的ECRSMK1的尺寸（0.252平方米）是小于阵风（0.271平方米）的

2026-06-01 12:04:05

展开2条回复

阳光布满的地方总有温暖
