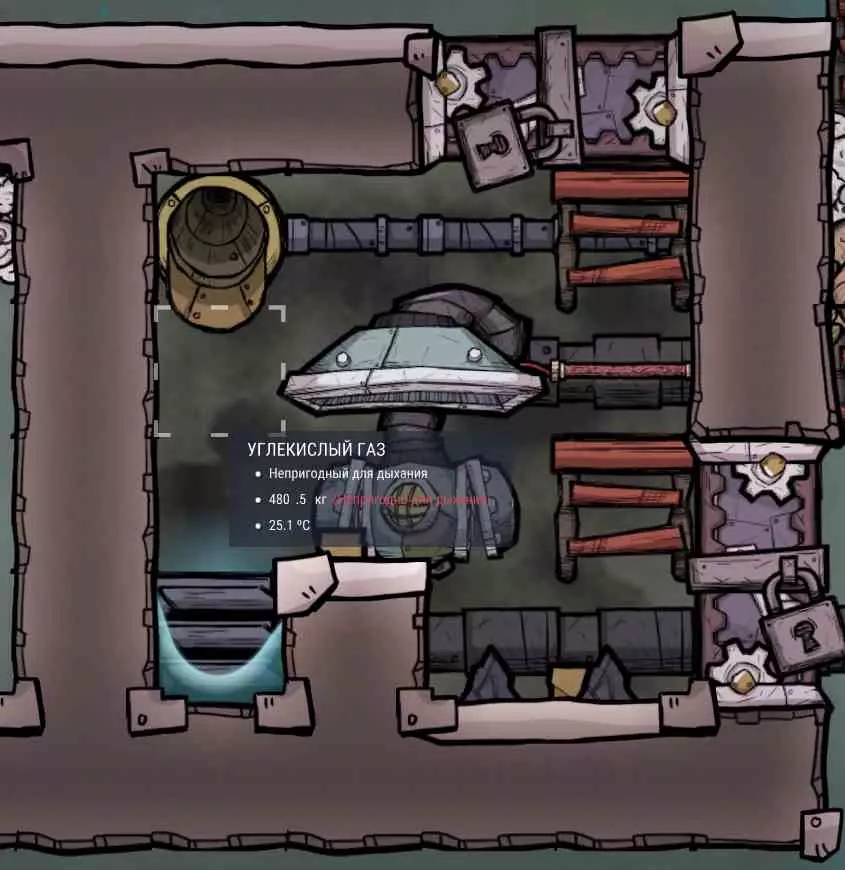

早期阶段即可获取的小型简单工程蓝图。更多是为了自用。 [老掉牙的笑话] 燃气“冰箱”

这是一种古老且相当知名的方案，其基于游戏中的一项机制，即二氧化碳对食物的无菌性（不过微生物仍能在其中存活）。 这有什么用呢？目前游戏中有一个非常烦人的“漏洞”：箱子里的食物会按种类、温度和微生物污染情况进行分类，但不会按新鲜度分类。最终，大量新鲜制作的食物与5克半变质食物通过引擎混合（如果类型、温度和无菌度匹配，这几乎是100%可能的），会变成1吨5克的半变质食物，给玩家带来“难以言喻的体验”。 附：顺便说一下，淤泥根（muckroot）不会腐烂，这使得它可以作为紧急情况下的应急食品储存在初始箱子里（一旦食物生产稳定，就禁止食用它）。我翻查了代码，发现了关于燃气冰箱的内容。这不是漏洞，而是特性。那么，加速食物腐败的气体有：污染氧（PO2）、磷（气态）。“无菌”气体有：二氧化碳（CO2）、蒸汽、氦与丙烷的混合气体（若不含氦气的话）、真空（我们将其视为气体）、氢气、氯气、钢（理论上无法产生气体，它是铁和碳的合金）、煤气、气态金和银。其他气体（氧气和水的影响是硬编码设定）均不会对食物腐败产生影响。保温箱

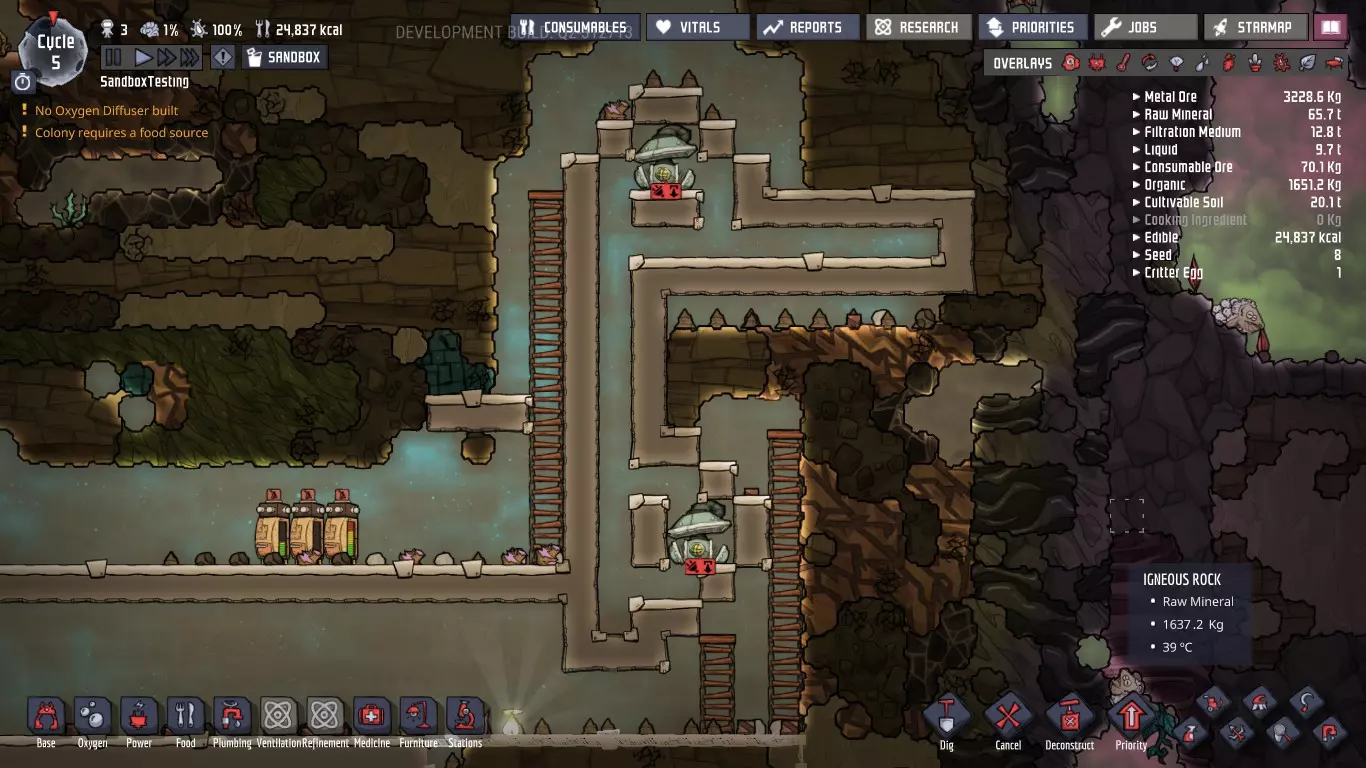

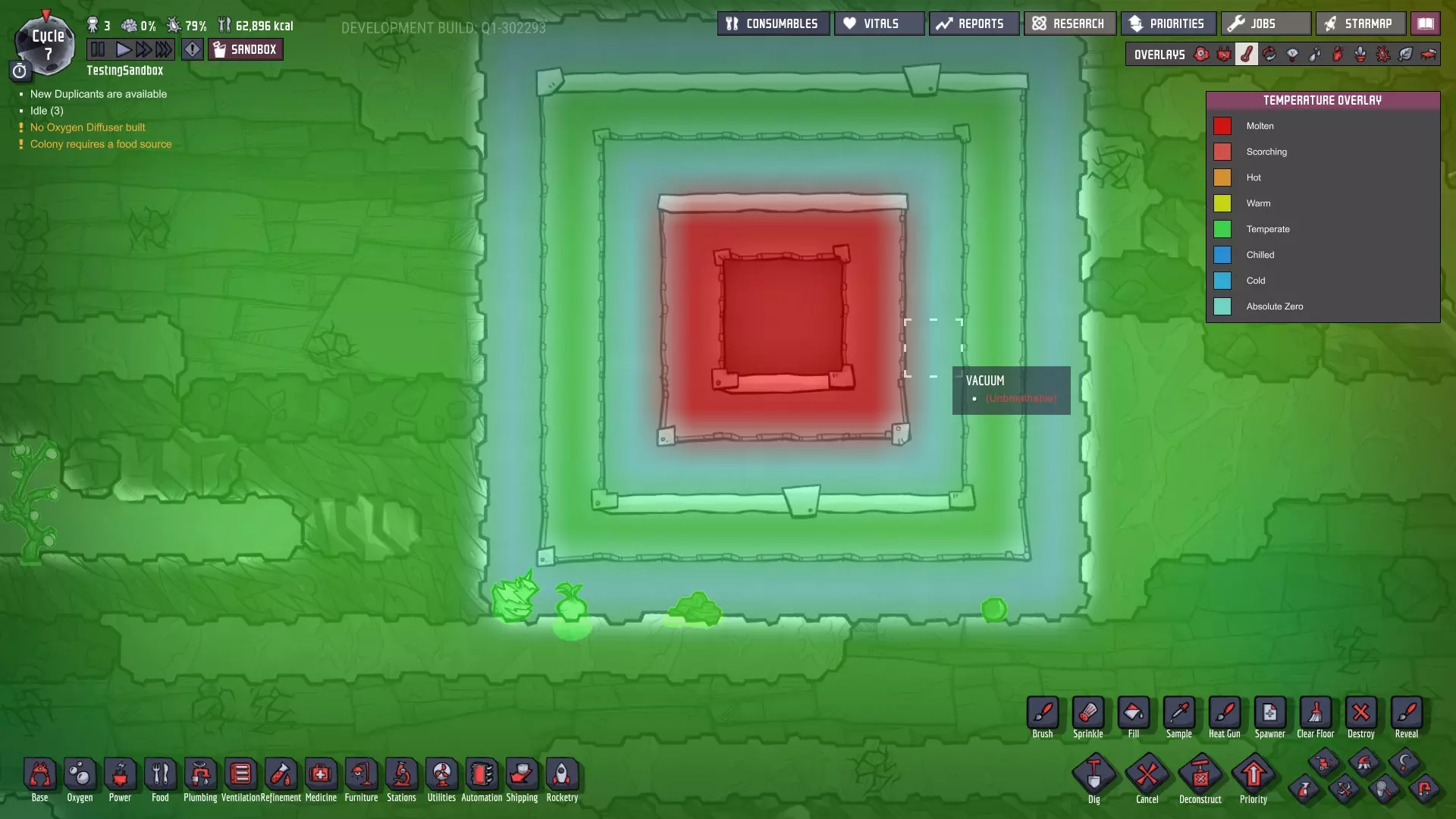

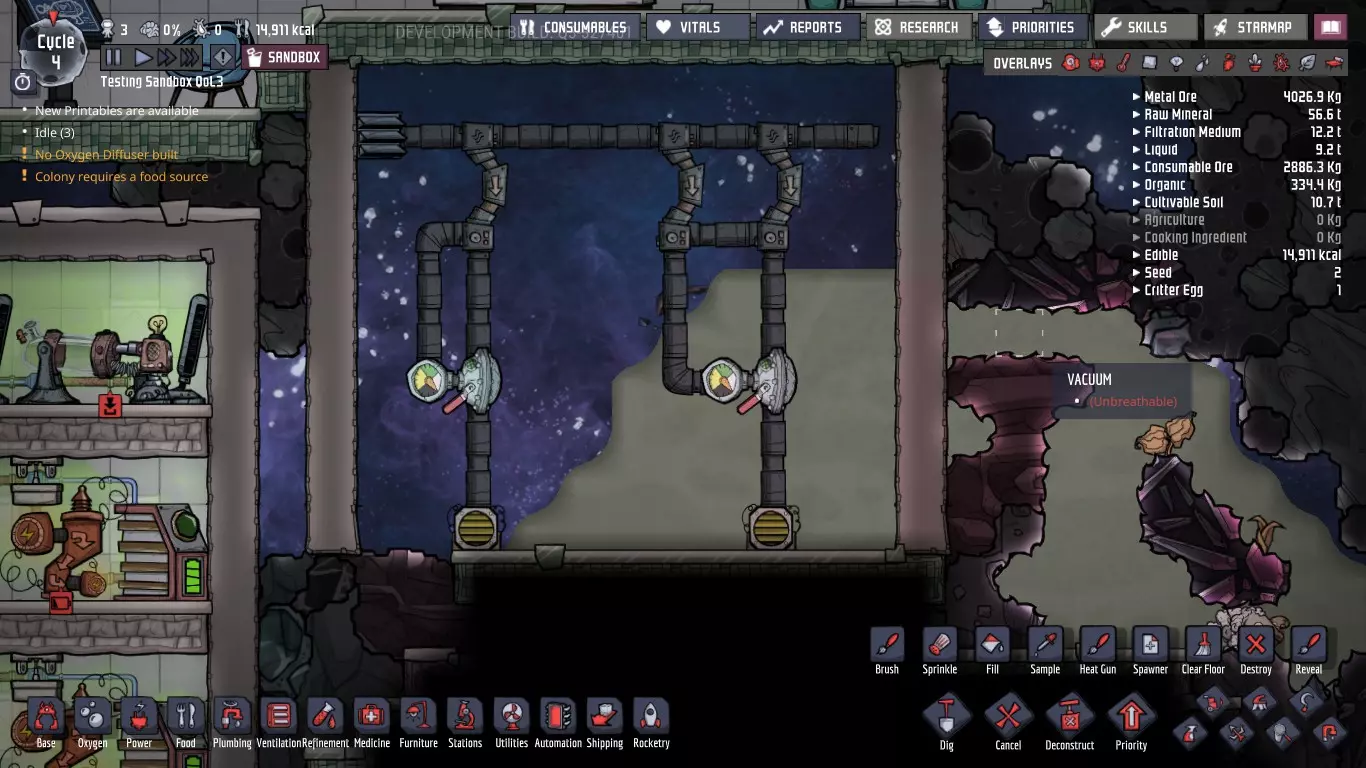

游戏的主要问题在于高温区域的隔热。可以使用隔热方块（在研究树中不远的位置），但它们仍然会导热，自身也会发热。可以使用深渊岩（现在没有了），但要获得它还得先撑过去（而且这种材料很稀缺）。也可以利用游戏机制的特点：游戏中的热量仅通过对流传播（一种特殊的对流，不是物质本身移动，而是物质中的热能移动），并且对流需要物质的存在。也就是说，目前（将来也是如此：创建热辐射传递的模拟是一项相当复杂的任务）真空是理想的隔热材料。该方案的优点。在初期阶段很容易实现（只需研究电力和通风系统）：建造两面间隔一格的墙壁，抽干气体后密封即可。轮廓范围内实现完全热隔离，与墙壁材料无关（截图中外部轮廓（通过真空与周围岩石隔离）为砂岩，内部为黑曜石，热源为岩浆（>1500℃），建造时间为第5周期的第一个季度）。缺点。通信只能在轮廓断裂点（技术通道）处进行。在轮廓内部，它们将像热桥一样工作。轮廓仅在内部形成（并维持）真空时才会运行。也就是说，当泵从回路中抽取气体时（即便是小型回路也可能需要相当长的时间：气体的特性类似于高粘度液体），热量会在壁面之间自由传递（游戏中未实现压力降低时热传递减少的机制）。游戏中存在一个罕见但令人困扰的漏洞：在真空区域加载存档后（好在游戏内仅限某一特定区域），可能会生成二氧化碳。而且，“异常”的方块只有一个，并非整个区域。由此产生的问题是：无法（在不使用小技巧的情况下，这并非漏洞，完全符合游戏机制）更改方块的材料和类型，否则会立即破坏密封性，导致气体泄漏进来。提前规划好管道材料，尤其是在连接内外壁的技术通道处。半负值——厚度（3格） 泵的放置位置：部分玩家，尤其是新手，在放置抽气泵时可能会遇到困难。放置它们并不难。关键在于如何在不破坏整个管道密封性的前提下将其移除。因此决定不仅加入这一构想本身，还会添加关键技术的基础实现方案。

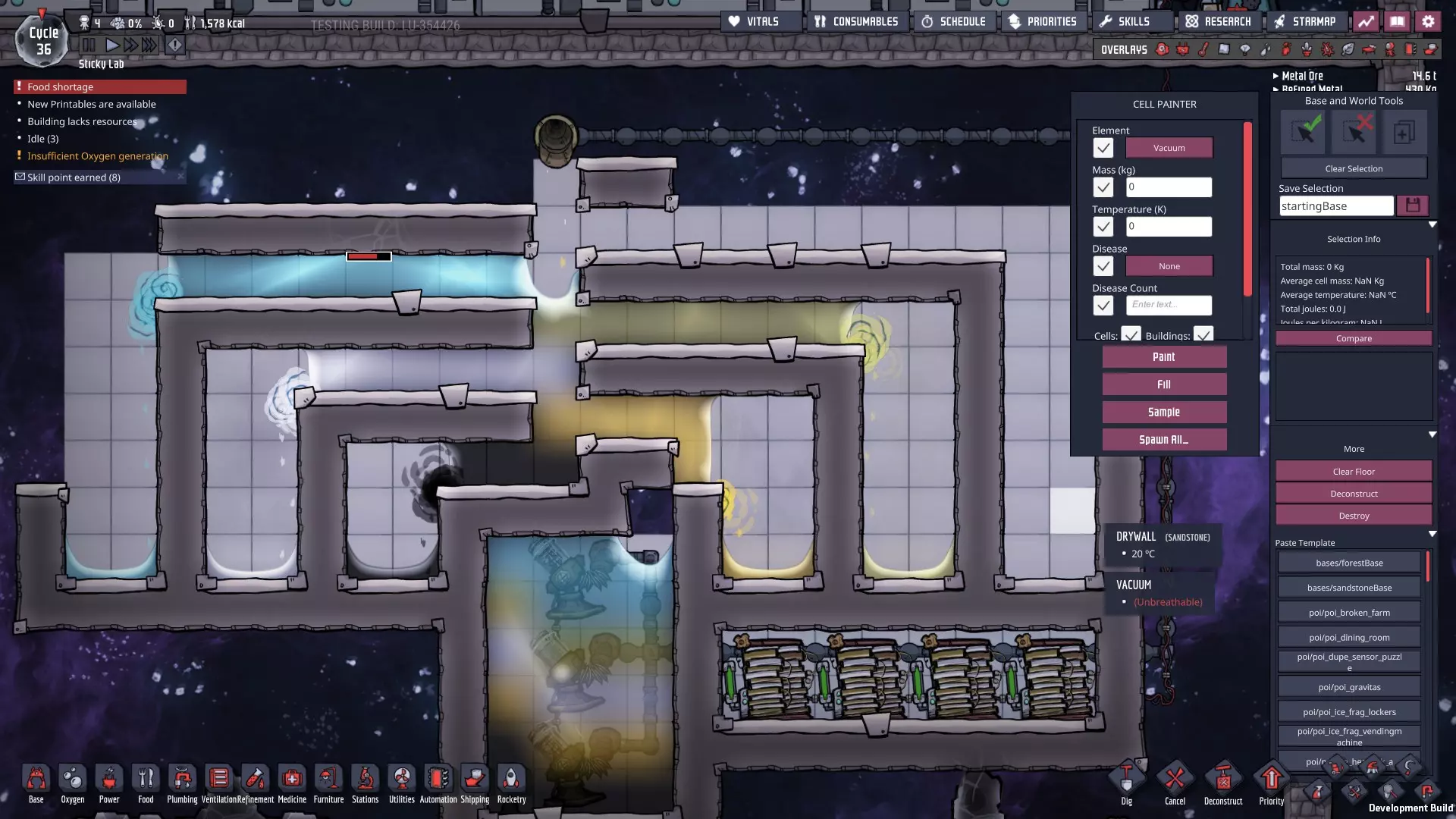

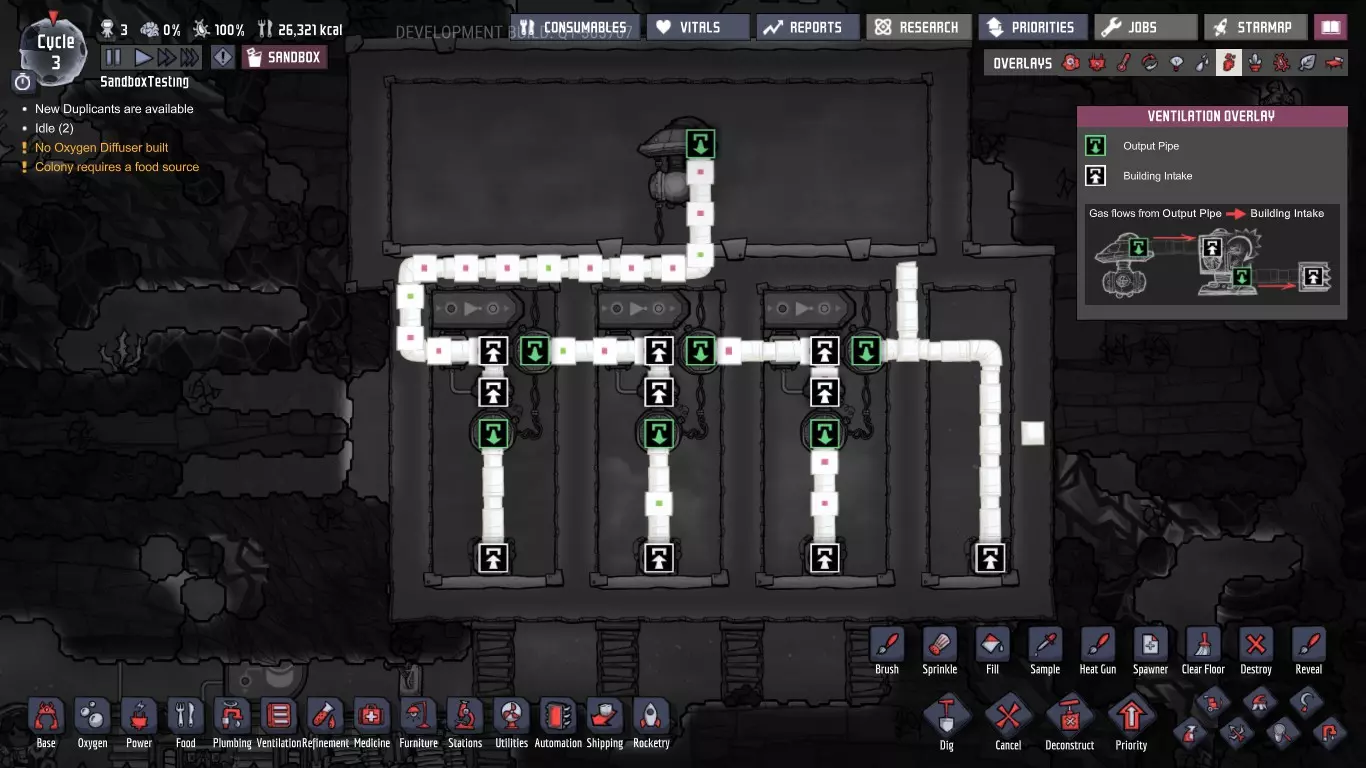

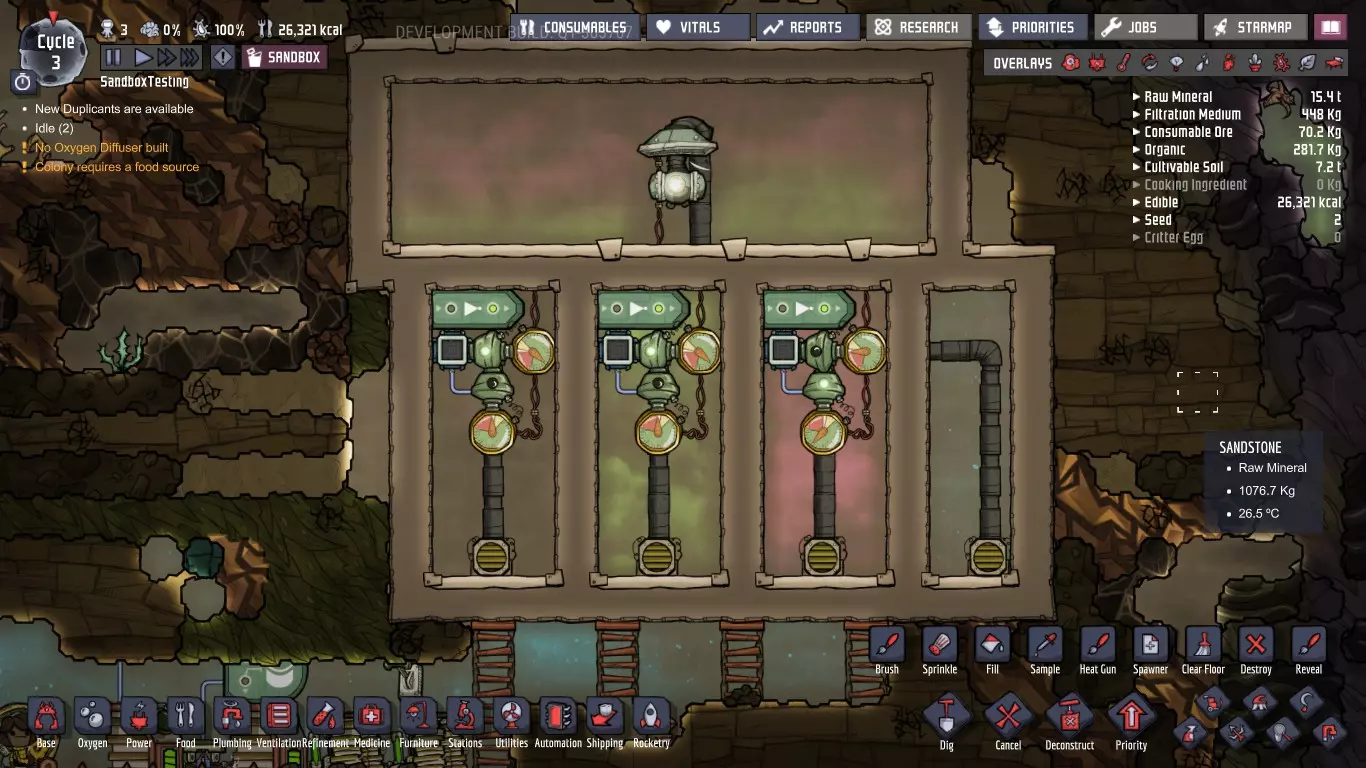

抽气室的水平（顶部）和垂直（底部）布局方案。图中直接展示了完整的双“孔”版本，但如有需要，也可组装简化的单孔版本，只需用墙壁替代其中一个“穹顶”半体即可。 现在来介绍封堵技术本身（针对单个孔洞展示）。

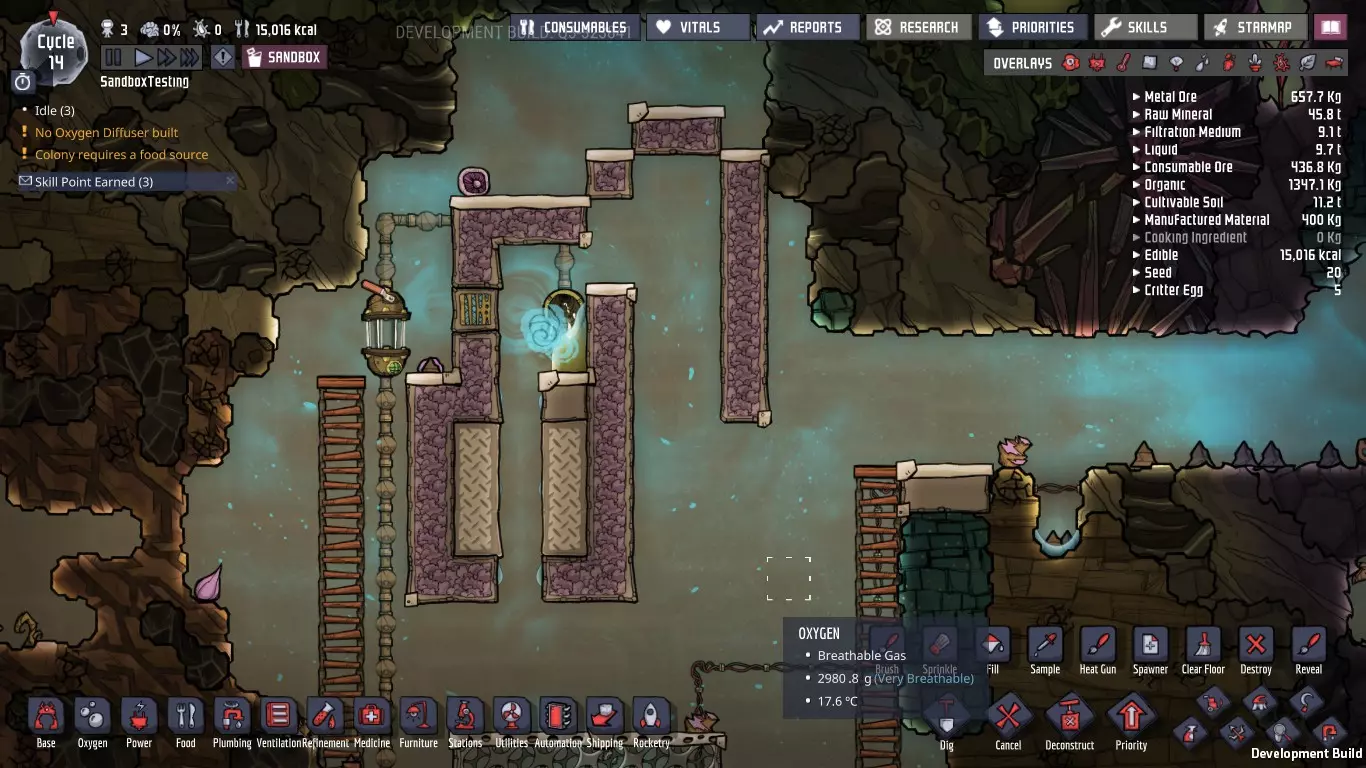

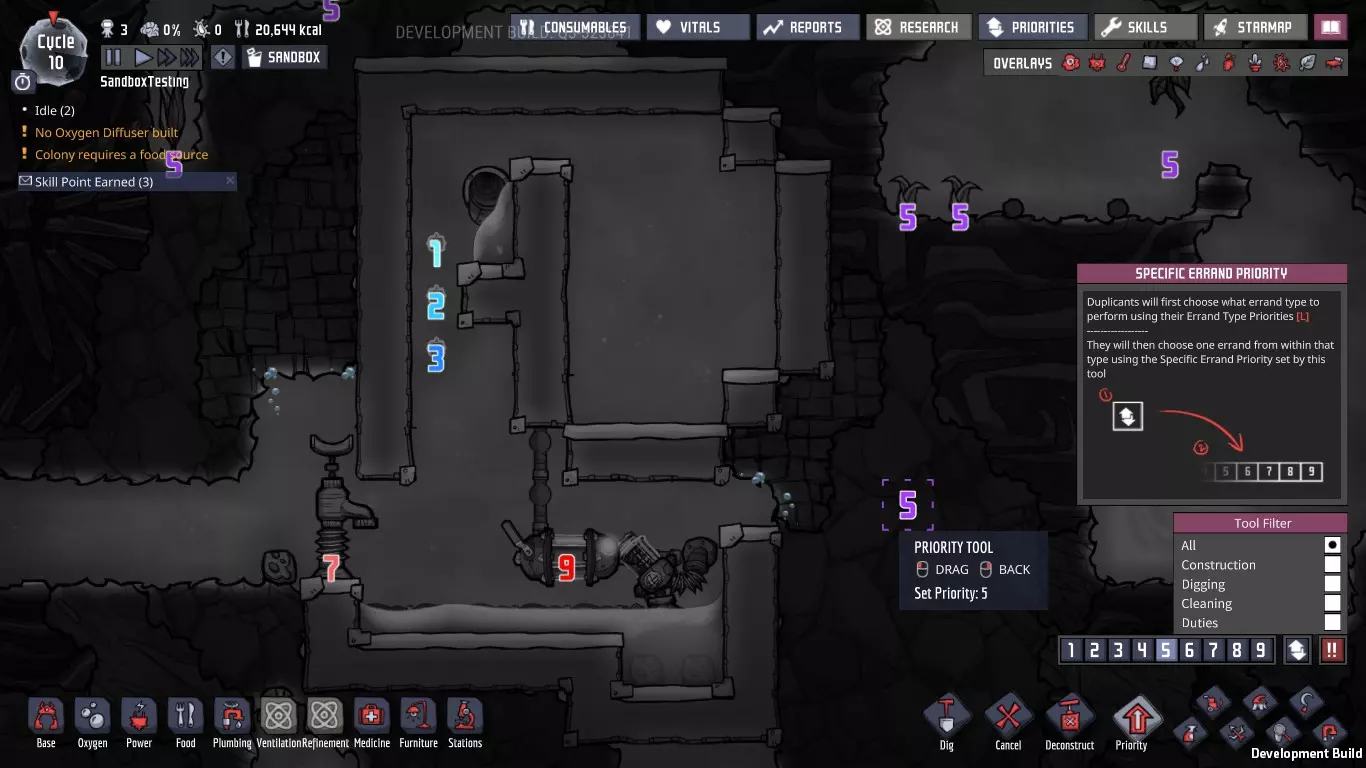

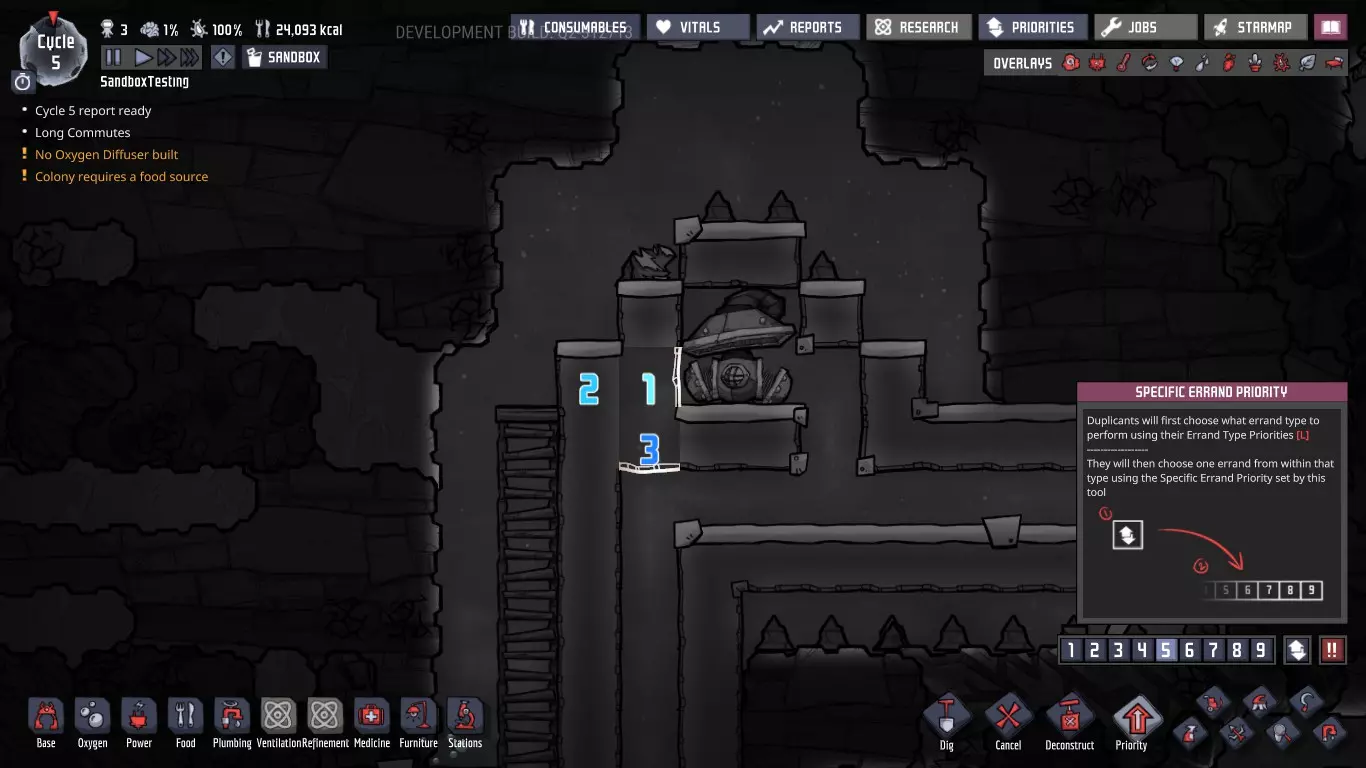

在点1放置任意不透草地砖（放置后，复制体可能会拆除/挖掘并斜向建造）。地砖材质无关紧要，反正只是临时的。 抽水机和轮廓本身已经密封好了，甚至可以开始拆除第一个部分。移除点2的地砖，以获得最终步骤的操作空间。 在点3放置地砖，但此时材质很重要：这将是我们热轮廓的墙壁之一。好了，轮廓已密封，未损失气密性，且最重要的是，没有消耗稀缺（金属通常总是个问题）材料。 基于同样的原理，你可以创建自己的抽气室变体：双/三轮廓、带“管道”等。 “油膜”

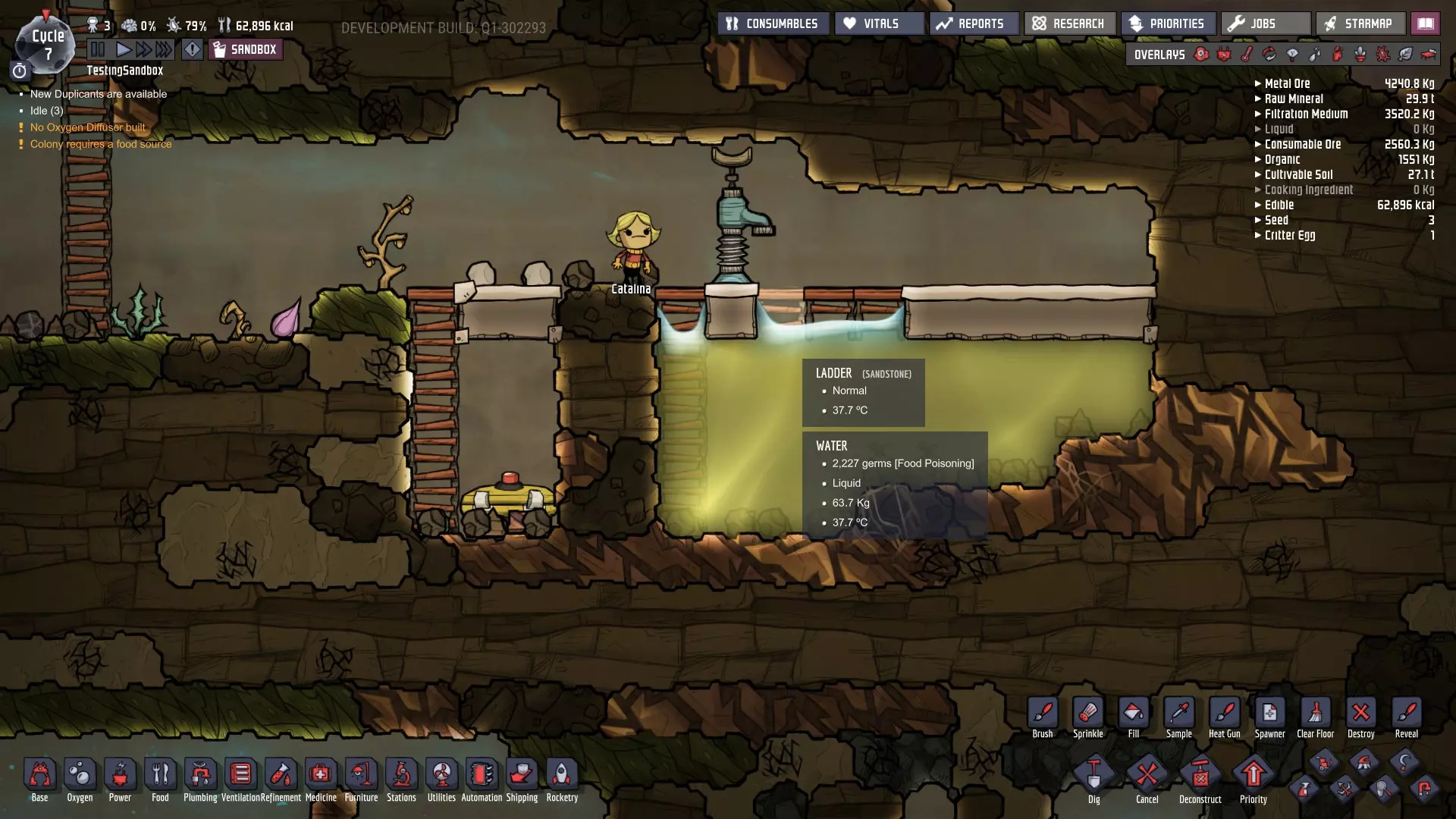

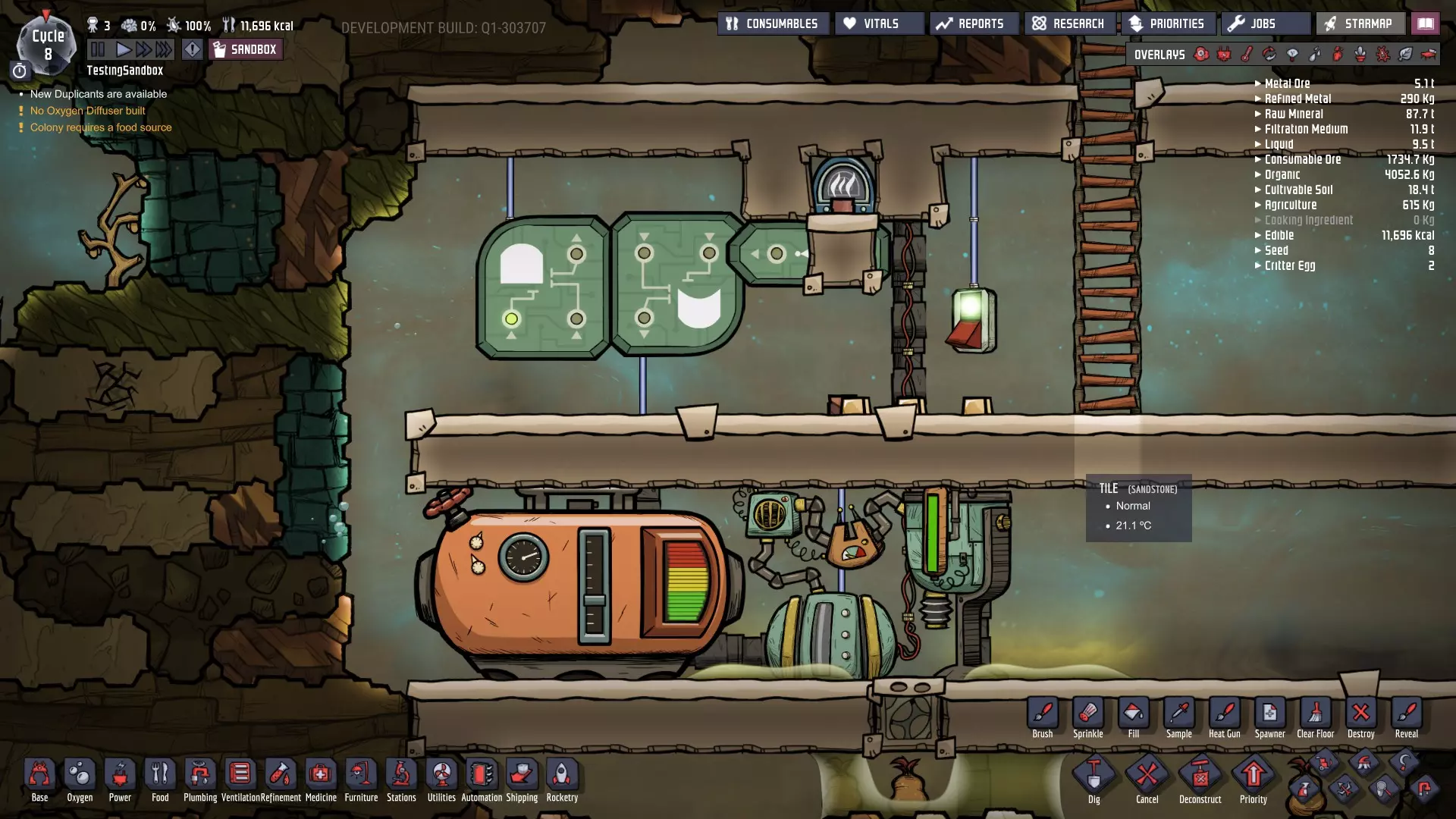

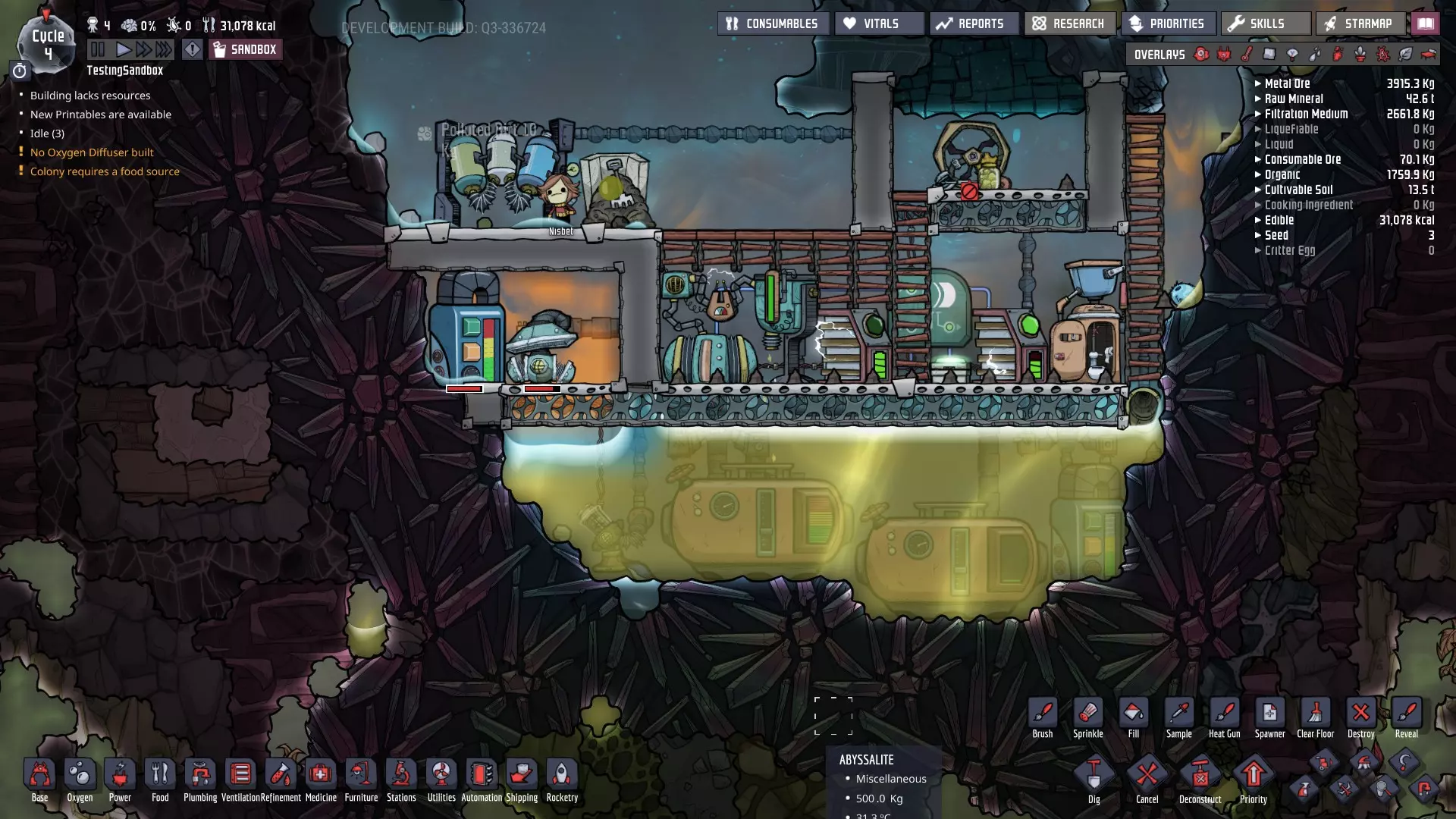

污水存储池。这东西挺好用的：污水总能被净化成清水，而且稍微动动脑筋，还能把它当作额外的氧气来源。不过目前，从里面冒出来的东西对我们来说没什么用。封死它不是个好主意，因为这种存储池可以用来存放黏液和脏土——箱子在水下也能正常工作。但总得想办法把它隔离开来。我们再次来谈谈游戏机制。纯净水的密度比脏水小，因此总是会浮在上面（而新出现的盐水则相反，它密度更大，可能会在下方托住纯净水和脏水）。玩家可以利用这一点：将几瓶纯净水倒在脏水上，形成类似油膜的效果（这也是该机制名称的由来），这样就能在油膜存在期间完全防止脏空气的释放。附：如果“薄膜”不再需要，只需轻松剥离上层即可将其移除，避免浪费。 “推拉”能源方案 在自行设计完成后，我在游戏论坛（几乎是归档帖子）上看到了类似的内容，但那里的方案要复杂一些。因此这并非抄袭。无需浪费燃料即可产生能源。简单来说，安装“智能”电池，无需担心。但如果是高负载回路，20千焦的能量在几秒钟内就会“消耗殆尽”呢？想让所有东西都“智能化”是不可能的：它们需要纯净的金属，而且还会占据相当大的空间。不管愿不愿意，都得用普通的Jumbo，但问题是如何实现充满电后自动断电。 我们运用一种自动化原理，“小电流控制大电流”。在这里，小容量设备将控制大容量设备。开始动手吧。

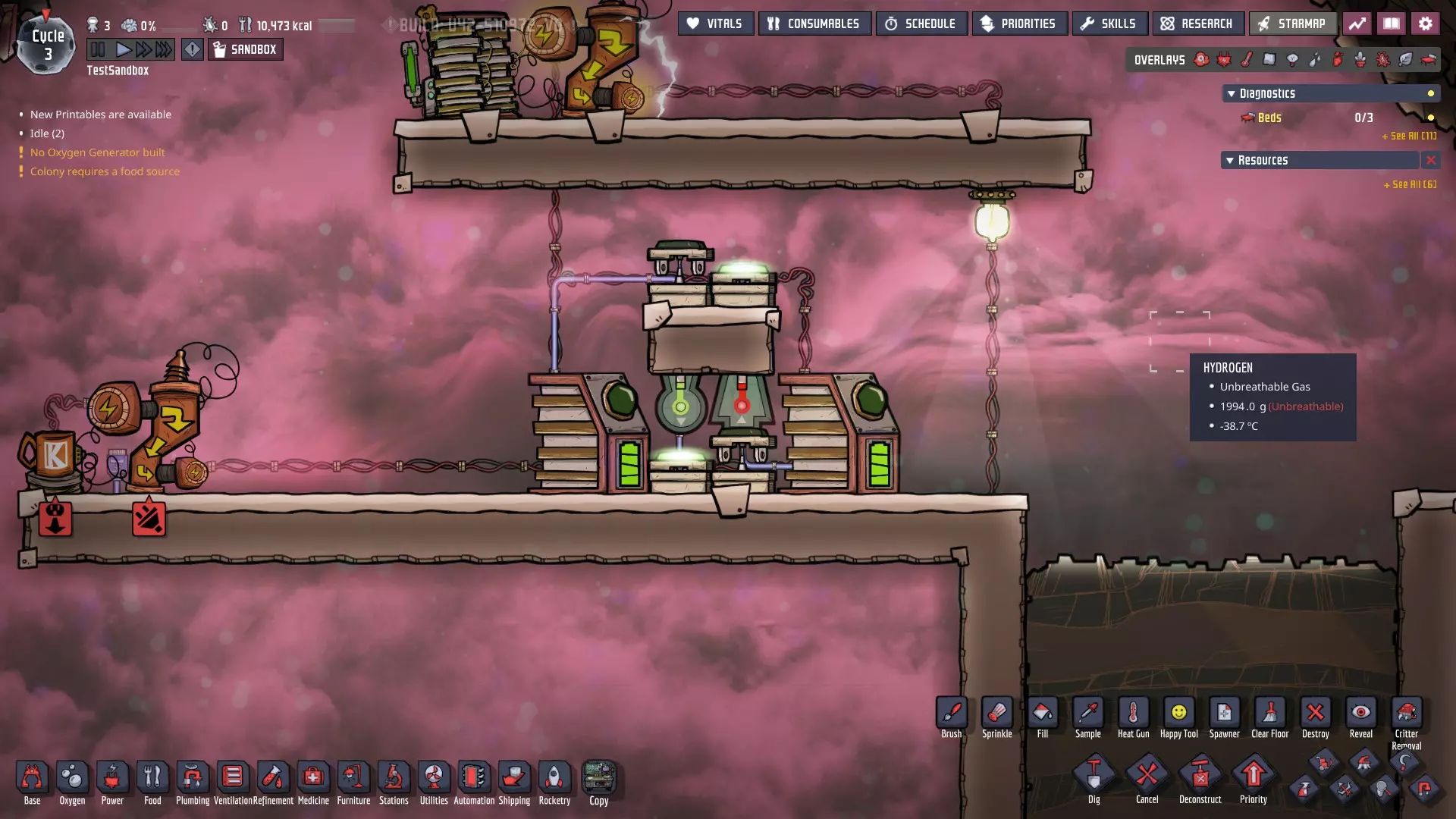

巨型模块（Jumbo）是核心模块，整个电路都由它供电。两个“智能模块”是我们的控制电路。为了让一切按预期运行，“智能模块”必须在与主模块相同的电路中交替充放电，以获得与巨型模块相同的40千焦能量。接通电源（这里很简单）

展开逻辑（不过这里就复杂了）

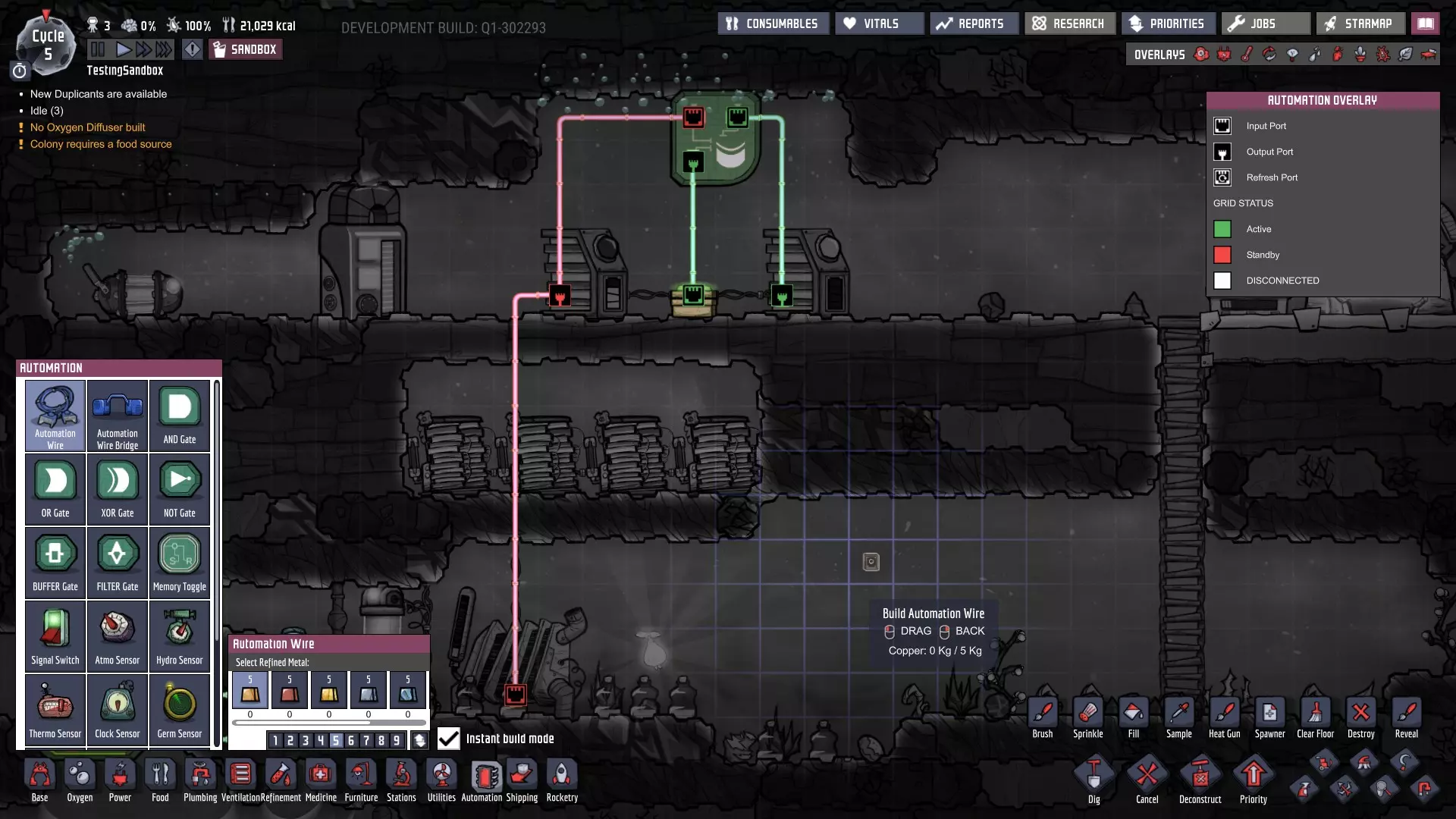

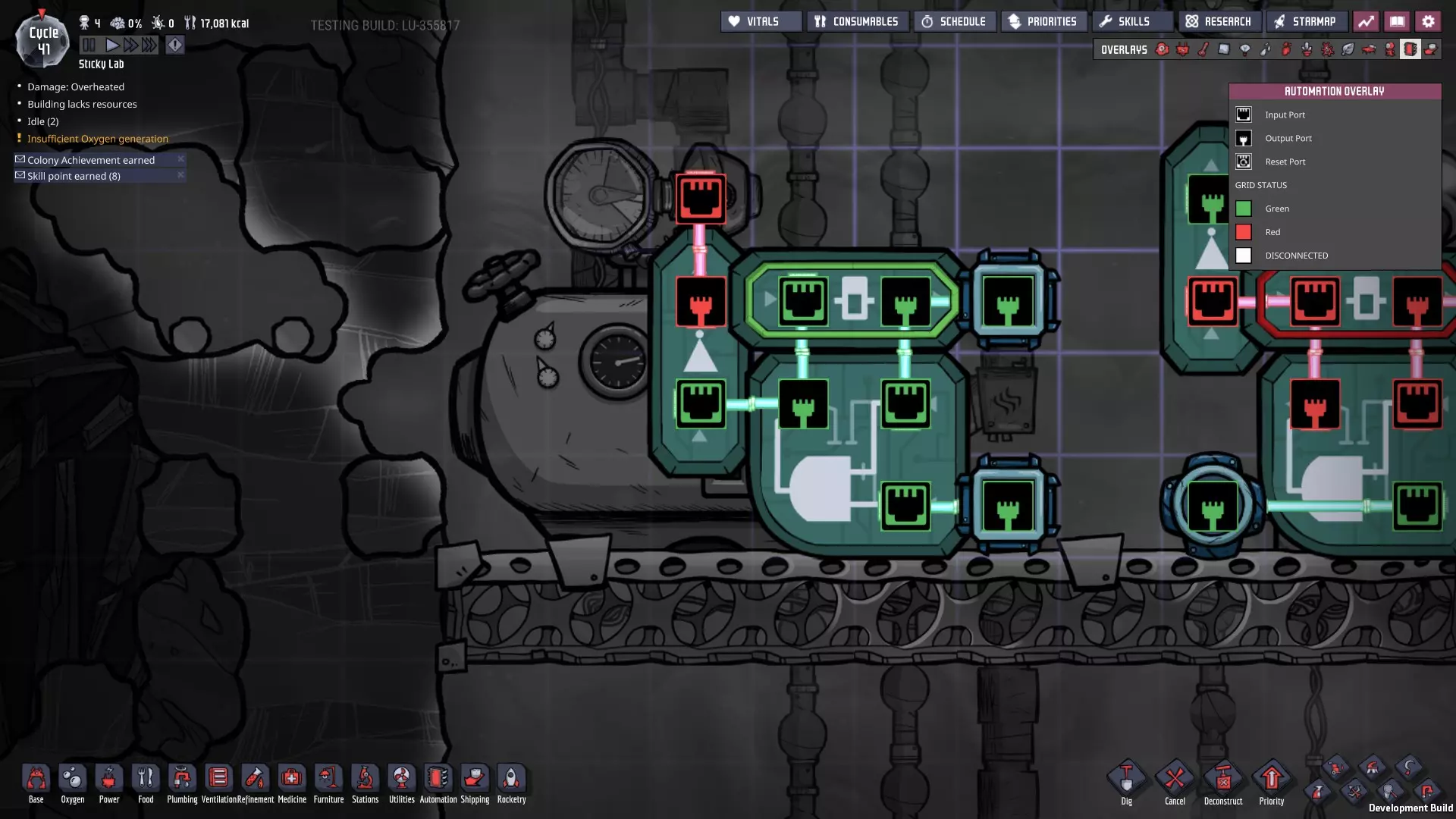

这一切是如何运作的。左侧“小脑袋”直接控制发生器，它通过中断器与主电路相连。而中断器则由两个“小脑袋”通过异或门（XOR）进行控制。异或门的主要特点是只有当输入端的信号相反时才会激活。也就是说，只有当左侧“小脑袋”或其相邻的“小脑袋”完全充电时，左侧“小脑袋”才会接入电路，这正是我们所需要的。阶段0：两个“智能模块”与主模块均处于放电状态。左侧模块向发电机发出“启动机器！！”的指令，但断路器处于断开状态，只有其相邻的模块（与主模块一同）正在充电。 阶段1：右侧“智能模块”已充满电，主模块电量约为一半（由于向Jumbo漏电，但负载越高，此差异越小）。左侧“智能模块”虽已“声音嘶哑”，但达成了目标：断路器闭合了电路，将其接入回路。第二阶段：两个“智能模块”和主模块均已充电。左侧发出“停止！”的信号，电路由主模块供电，而右侧“智能模块”（断路器断开）。 最终阶段：右侧“智能模块”已放电，主模块中约有一半容量。在网关处又出现了各种信号，断路器已闭合，将左侧的控制“智能装置”接入回路后，待其完全放电（最好将激活信号设置为>0：断电，即使时间很短，对我们也毫无意义），便会进入0阶段。 继电器线路图

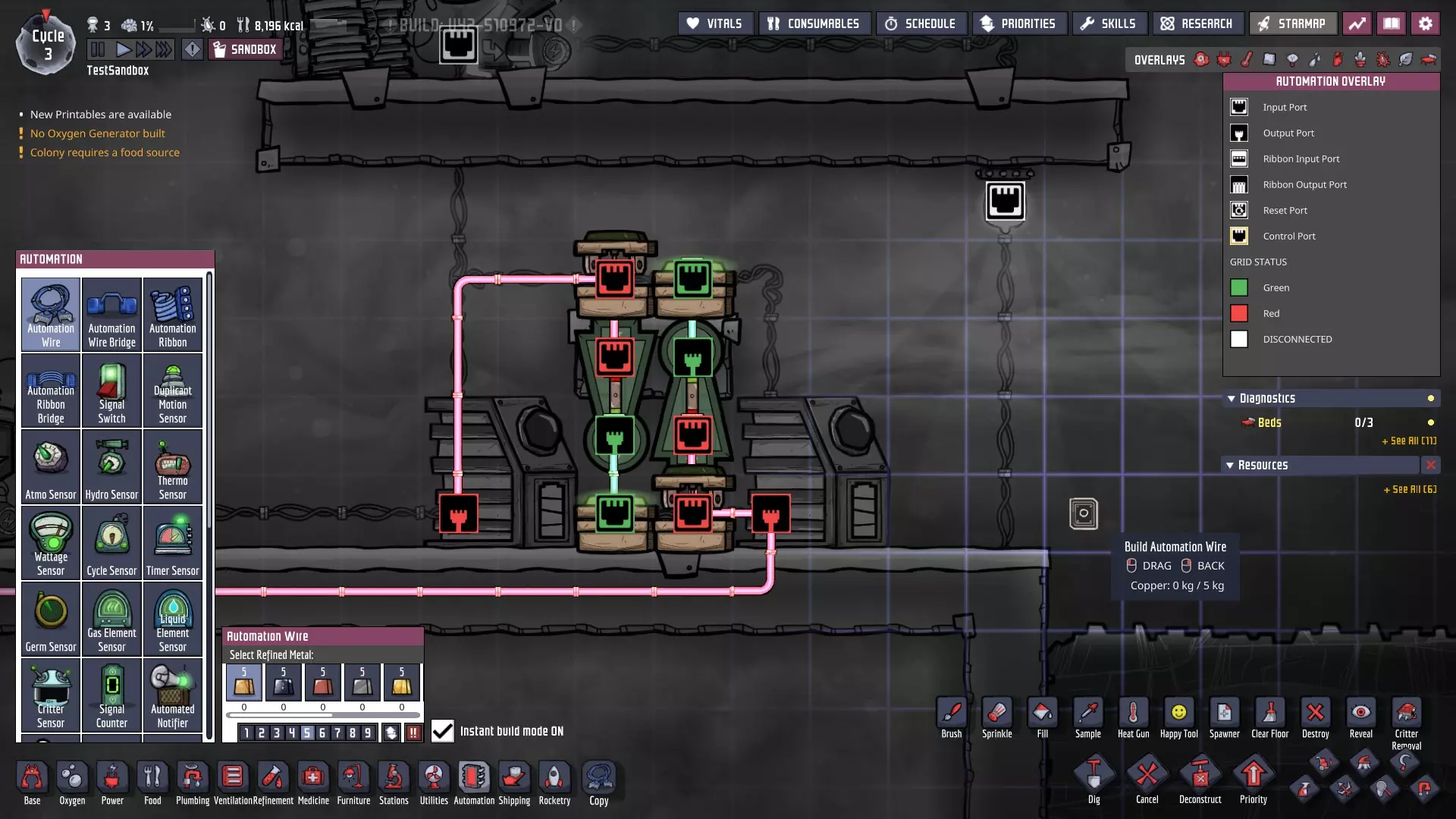

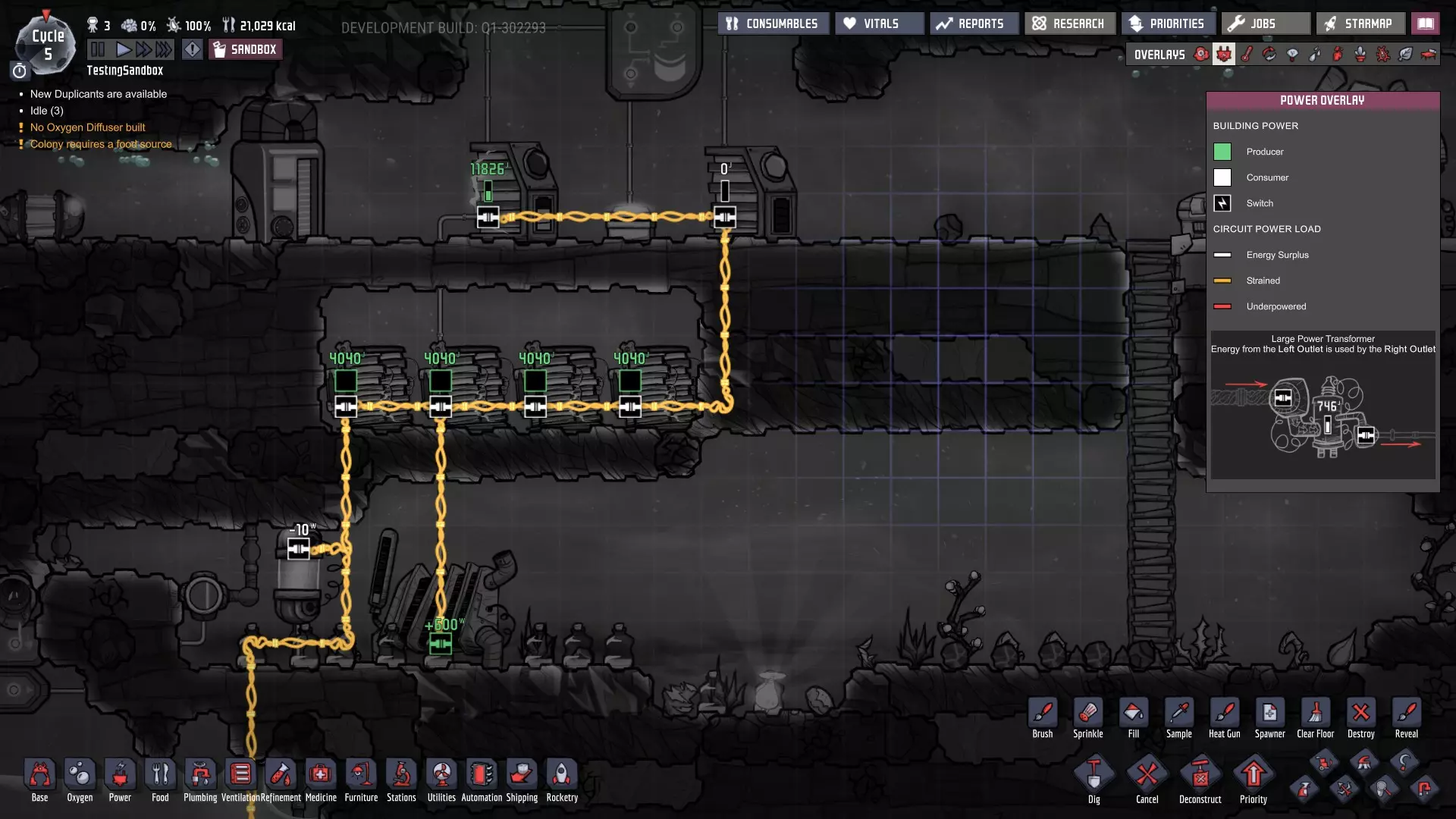

结果就是，XOR 游戏的开发者把游戏内容做得太深奥了（涉及到内存单元，研究中的第 5 或第 6 列）。导致原有的方案不再符合当前的游戏内容，这就需要对其进行一些“改进”。而这些改进很快就被找到了。事实证明，我们的方案可以通过最简单的逻辑，利用继电器电路来实现。 关于线路布局和逻辑。发生器在左侧，设备从上方连接。我们不看变压器，它们是为了实验的纯净性。

工作原理类似：每对开关（对于图片中的电路，上方的用于放电，下方的用于充电，可加以利用）仅在电池信号不同时才会闭合。此时右侧的“智能装置”已处于控制状态，并可用于关闭发电机。[存档] 应急发电机（已失效，暂时无法使用） 由于游戏内容更新，当前方案已无法运行，仅因历史原因保留在此。这是一个偶然产生的想法，或许对某些人会有所帮助。

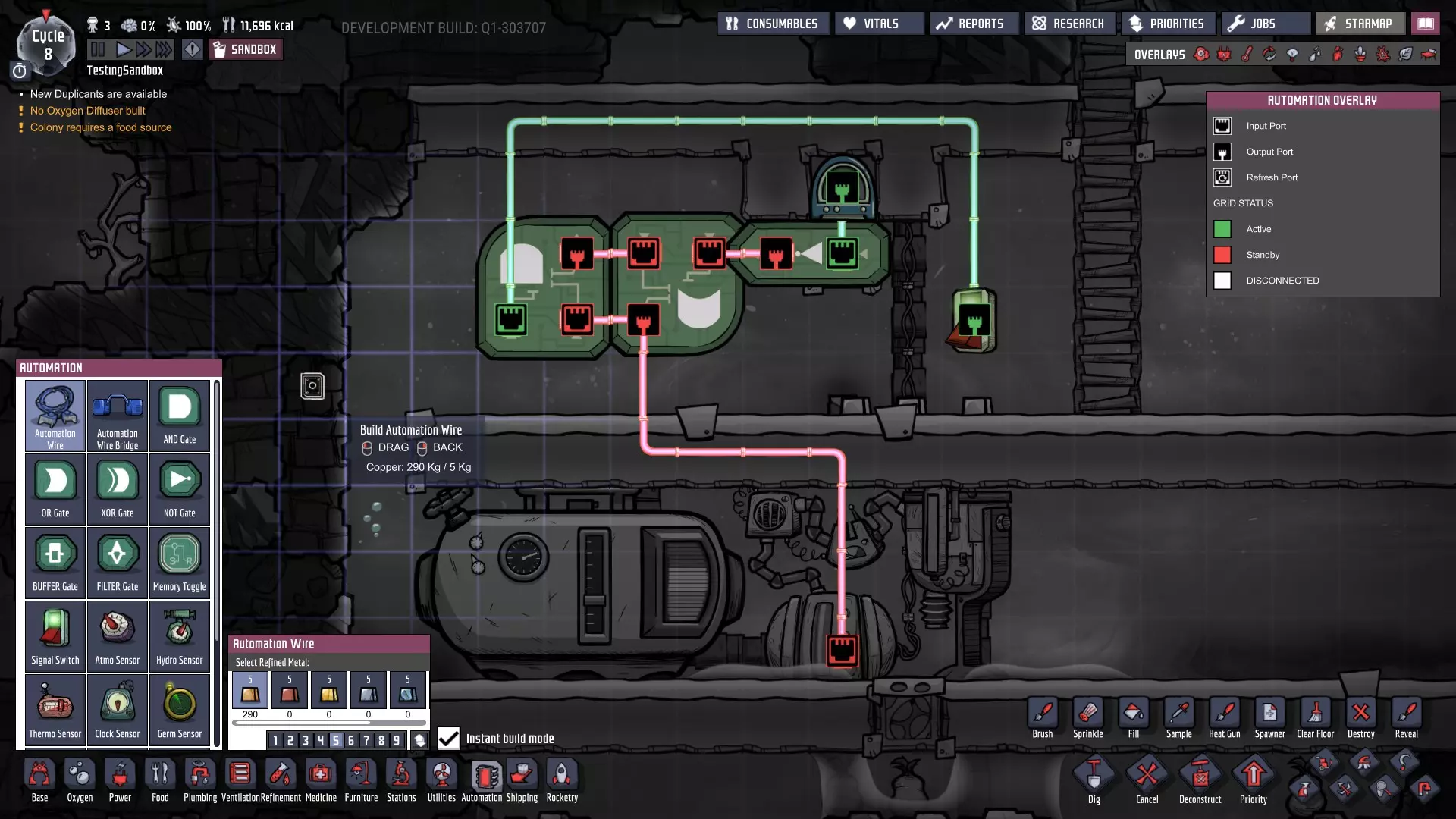

游戏前半段经常会出现殖民地断电的情况，但复制人却不太愿意赶紧去启动发电机或者添加燃料。这立刻让人想到需要一个额外的能源来源，它必须能自动接手发电的重任。这个能源来源还得能自行补充燃料，这就直接排除了煤炭（发电机更是想都不用想：那是“船到桥头自然直”的应急方案）。剩下的是氢气（小心收集的，或者来自冷却系统：别弄到油）和气体（之后也可以是汽油）。应急燃料储备被收集到油箱中（这些油箱可能会自行排空，这大大简化了任务），并且除了氢气外不再用于其他任何地方，氢气可以通过冷却系统的管道输送，该系统是完全封闭的。 已经确定了发电机和储存装置的类型。剩下的就是让这一切在需要时正常运行。出发。分配资源（这里一切都很原始）和逻辑。

其工作原理如下：我们使用内置气体探测器作为网络指示器，该探测器与带有气体的地砖设置为检测同一种物质。由于探测器周围的大气成分稳定且处于封闭状态，它将始终发出“活动”信号，同时不会消耗电力（无状态变化）。这种情况会一直持续，直到网络中的探测器还有电力（探测器本身虽然不耗电，但仍然需要电力）。如果网络断电，探测器就会关闭并将信号重置为“等待”状态，同时启动发电机。 首要任务我们已经解决了，现在需要在发电机为网络（以及我们的探测器）供电后维持其运行。这将由自动化系统负责。我们启动系统的基本元素是“或”门，其输出端和输入端通过反馈相连。这种电路的特点是具有记忆效应：任何输入端的“激活”信号都会传输至电路的输出端，并在反馈持续维持的情况下一直保持在那里。我们解决了维持运行的问题：一旦探测器断电，其“等待”信号就会通过“非”门反转为“激活”状态，并输入到“或”门，从而启动发生器。但新的问题出现了：当不再需要发生器时，必须将其关闭。而要实现这一点，就需要切断反馈回路。这一任务将由接入反馈回路的“与”门来完成。当第二个输入端接收到“活动”信号时（例如，这可以通过开关手动操作，也可以设置为自动模式，比如转发来自“智能”电池的信号），它将保持反馈。信号消失后，反馈中断，自动装置随之关闭（即使在断电时发电机会启动，但随后几乎会立即关闭）。可能的线路改进方案 为减少自动装置和发电机之间的误触发，可以在过滤器网关设置延迟线。经确认，故障发电机将在“黑暗期”后约10秒启动。若要在自动模式关闭时启动发电机，可通过延迟线路实现；若需完全断开电路，则需在电路与发电机之间安装“与”门，其一个输入端连接自动模式输出，另一个输入端连接断开信号（反馈中断）。自动启动装置通过智能电池供电。

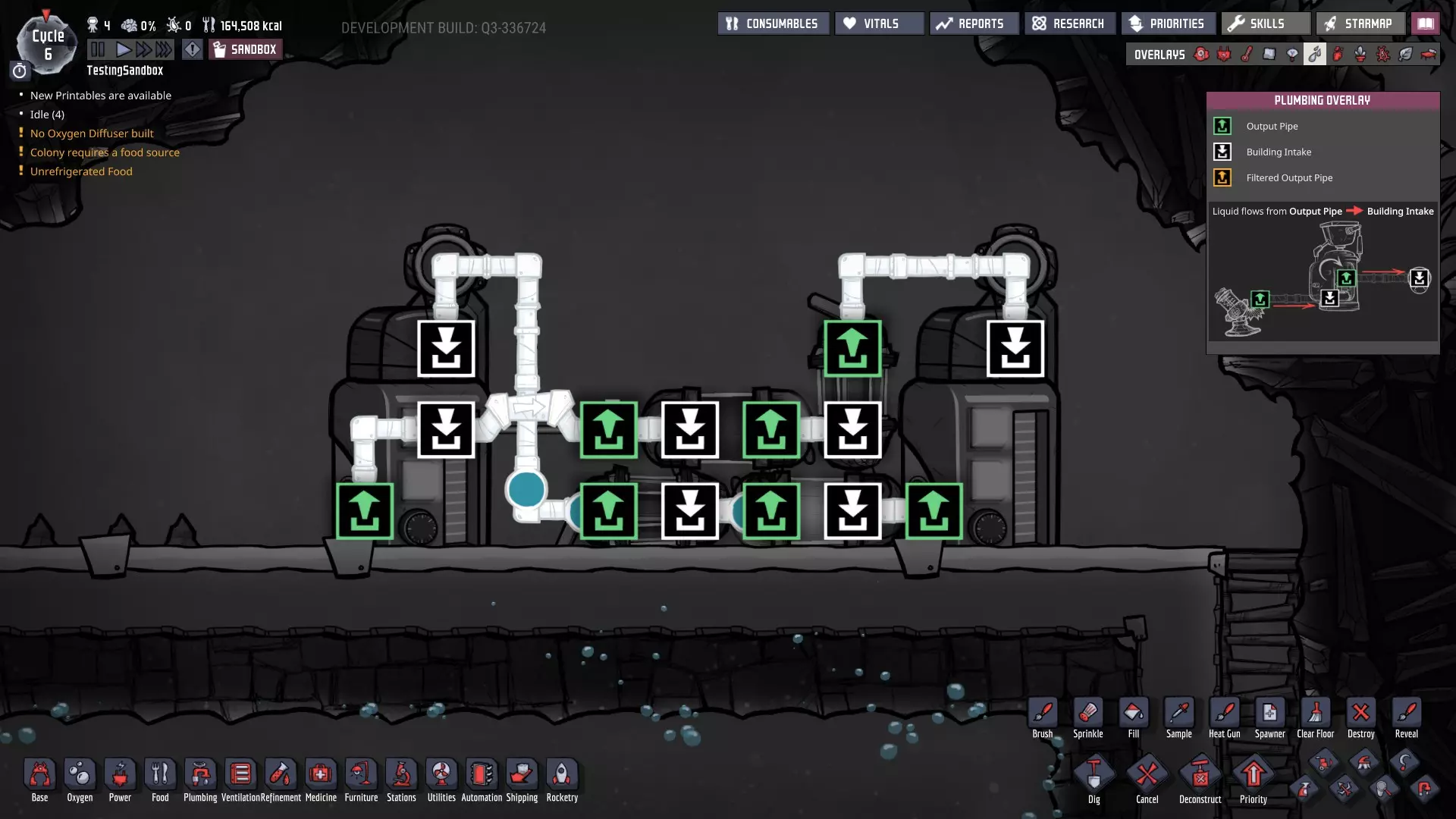

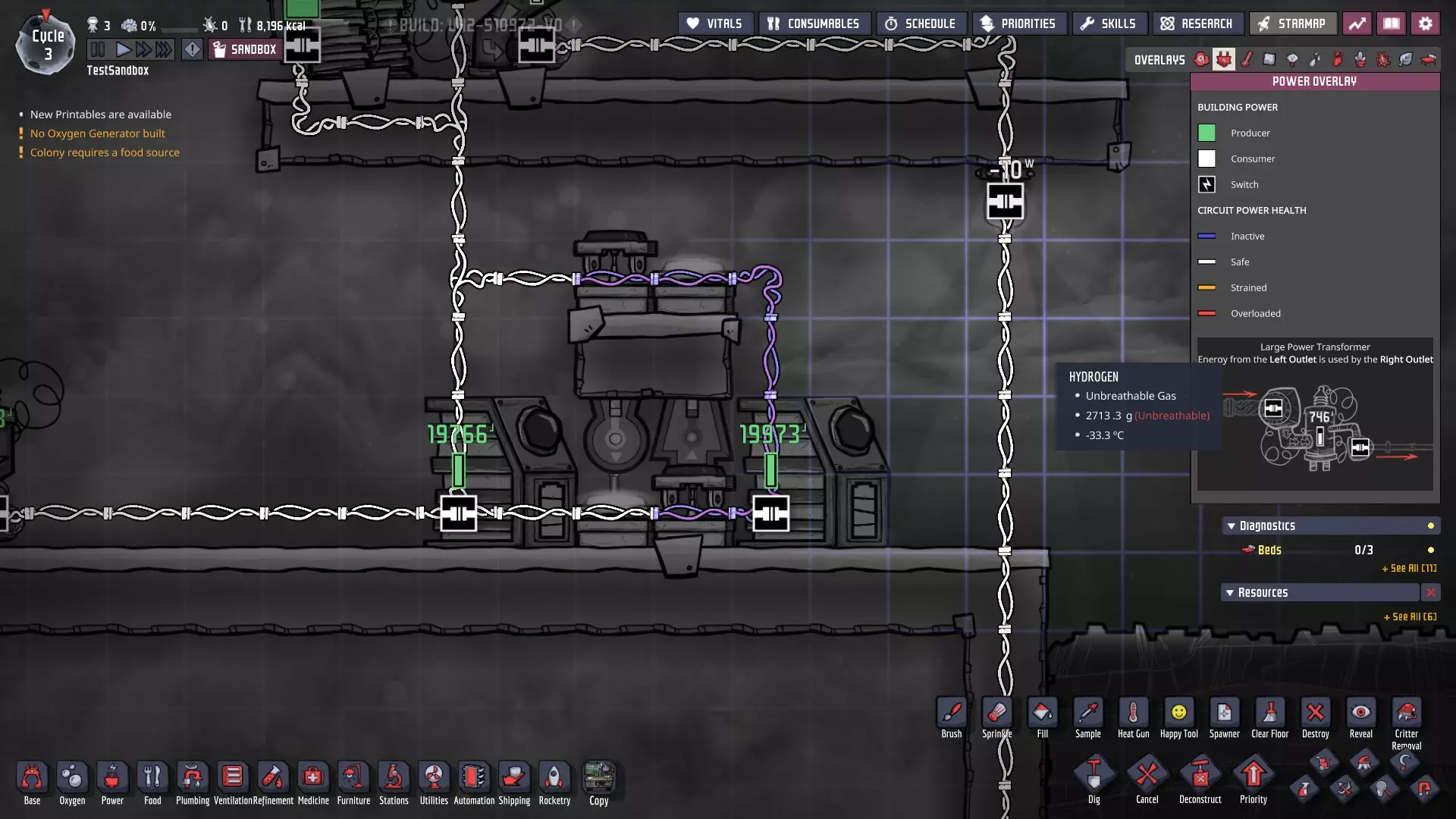

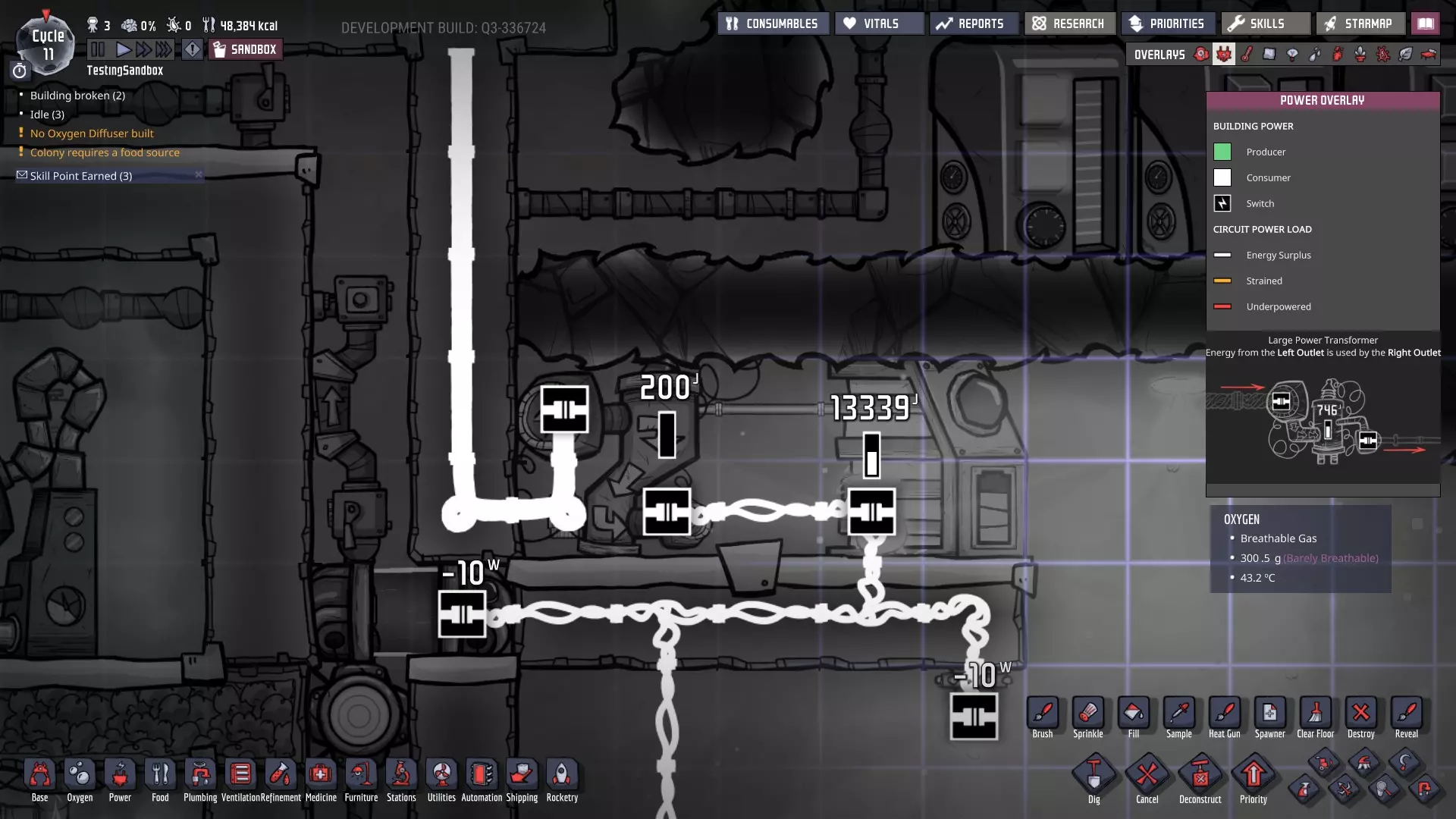

寄生电池 有时需要为某个（相对）低功率的小物件独立供电，但出于各种原因——比如懒得动手——不想为此单独搭建能源电路。因此，需要让电池学会从主电网自行充电，同时又不向电网反向放电。要做到这一点相当简单。

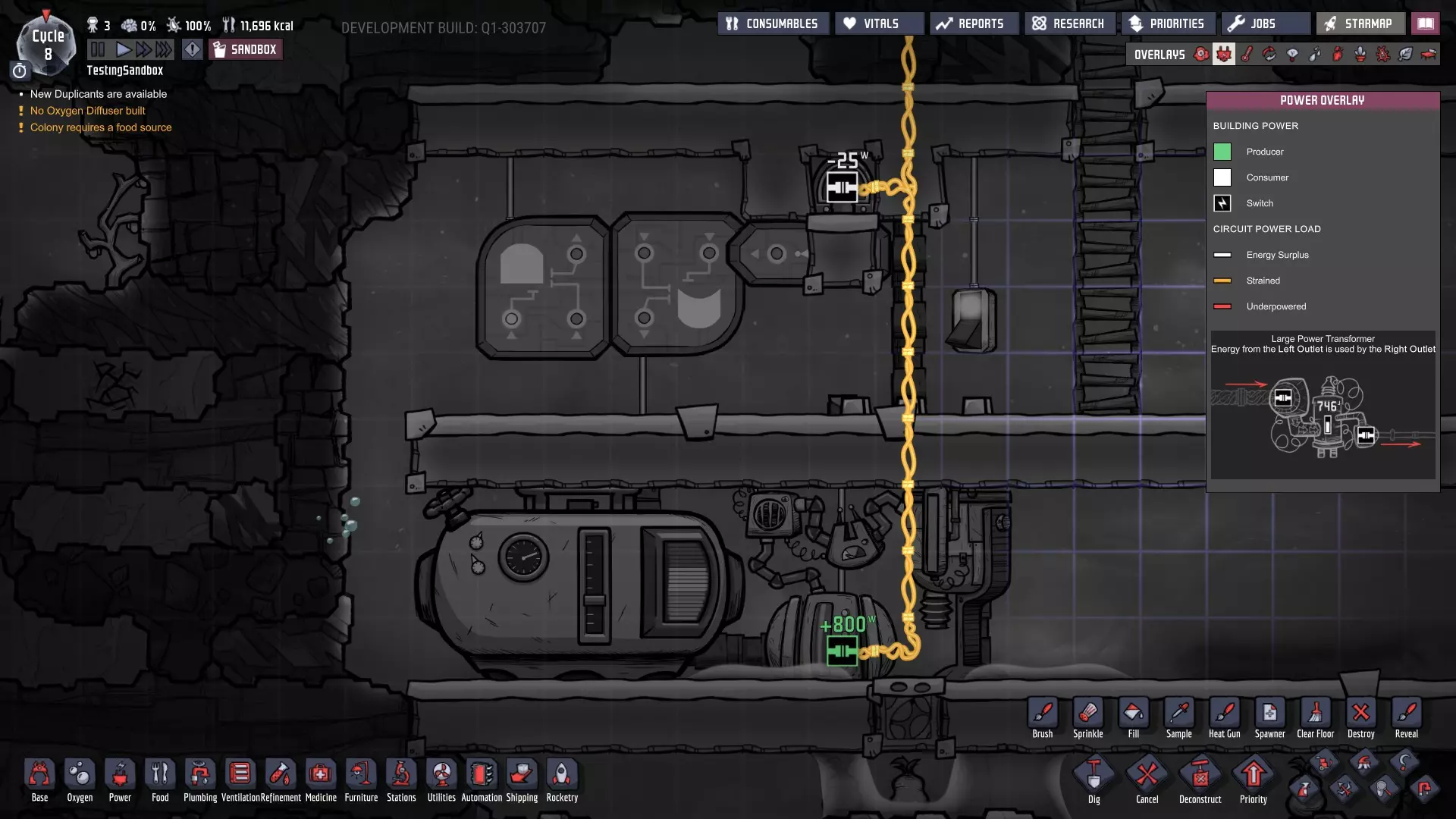

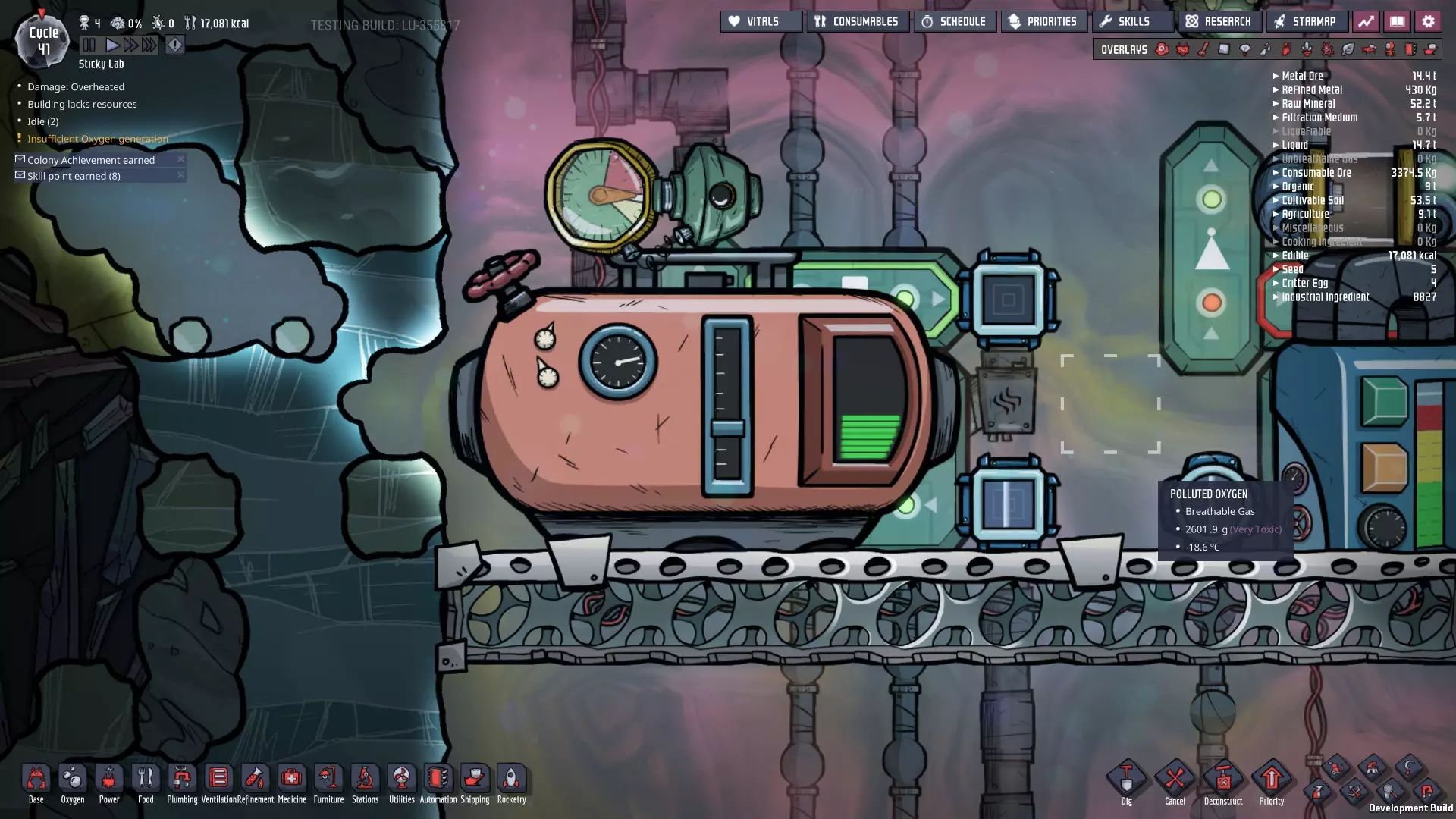

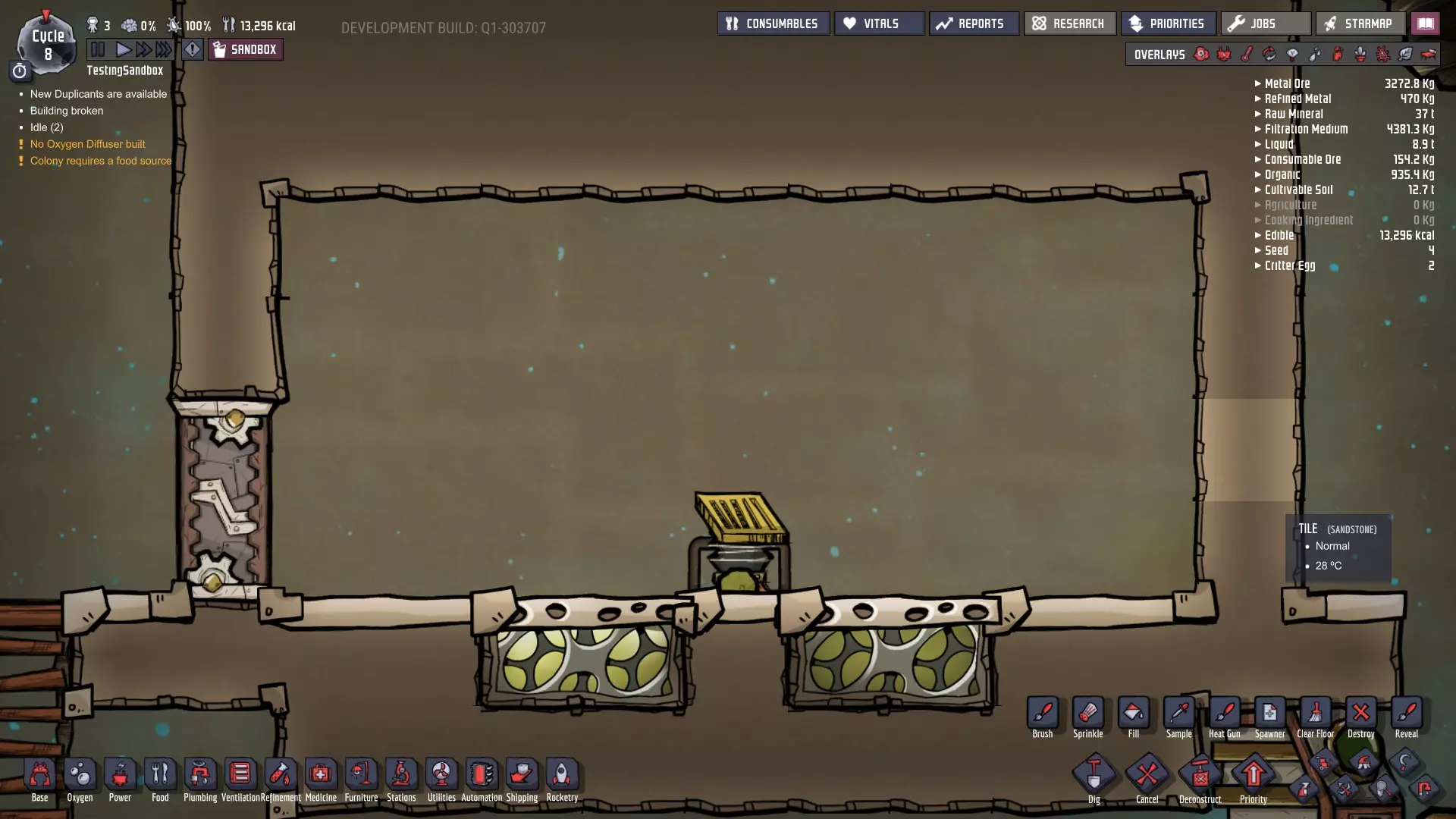

普通的连接方式是通过变压器。在这种情况下是可控的：我们的“寄生虫”只有在饥饿时才会接入电网。 这个方案有一个缺点，尽管在某些情况下相当严重：对于整个电网来说，我们的电池是一个耗电设备，而且功率非常大。因此，在充电期间会出现功率的急剧波动，如果电网本身已经处于极限状态，线路就会过载（根据观察，首先过载的是电桥）。电池温室 随着新型小行星的加入，工程师的实验领域得到了一定扩展。不过，游戏初期需要解决的“麻烦事”也随之增多，其中之一就是在“霜星”（Rime）上获取食物。众所周知，这个开局的环境相当寒冷（字面意义上的），这对农业生产极为不利（而在初期阶段，其他获取食物的方式又很困难）。经过一番绞尽脑汁的思考，从思维深处的矿渣中诞生了一个相当简单的解决方案——使用电池。

即使在这种非最佳（无保温）的方案中，电池释放的热量也足以将温度维持在10摄氏度以上。同时，这些电池也会被直接用作能源。 附：不一定非要使用初始的小型电池。只是在相同输出的情况下，它们占用的空间更小。 可以在中央位置用堆肥代替大型电池。堆肥的发热效果也不错。被遗忘的好东西：“滴答”过滤器 简单任务：按类别分离管道中的内容，让女孩们向右走，男孩们一如既往向左走，其余的都去森林。可以使用级联过滤器，但120瓦的功率很快就会让这个计划泡汤。不过也可以动动脑筋，在不影响主要功能的前提下将能耗降低一个数量级，打造自己的过滤器（甚至一整套级联过滤器）。

管道和逻辑布局（关于如何驱动截止阀，想必无需多做解释）。

图片是可点击的。展示的是气体版本，但液体版本也按此相同结构组装。 工作原理很简单。我们在管道上装有一个元素传感器，当特定物质通过时，它会向阀门发送信号。 “非目标物质”阶段：传感器处于关闭状态，分流阀门（下方阀门）也同样关闭。由于传感器信号通过非门（NOT）进行了反转，主阀门（上方阀门）处于开启状态。物质将直接通过过滤器，不发生任何变化。“它”阶段。传感器发出开启信号，瞬间打开分流挡板并关闭主挡板。我们所需的那部分物质流入分流通道。 没什么复杂的。通过更换传感器类型，可以在很大程度上改变过滤器的功能，比如说，将无菌物质与非无菌物质分离（不建议这么做：细菌会沉积在管道上），或者按温度分离物质等等。优点：整个电路的能耗等同于一个阀门的能耗（10瓦，与灯泡相同）。缺点与普通过滤器相同，此外还有尺寸较大和材料稀缺的问题。 注意：过滤器的所有元件必须紧密排列，因为逻辑运行是即时的。 [非本人原创] 摩尔过滤器 一种鲜为人知的液体过滤电路（也可改装用于气体，但过程较为繁琐）。纠结了很久要不要加，但最终还是决定加上了。

过滤柱，其下方有阶梯状的排液口。注入液体时从密度最大的开始（“常规”顺序为：石油、煤油、盐水，然后是脏水，最后是普通水）。由于密度不同，每种液体都会占据各自的位置，而且不会因加热而产生气泡。该方案正是基于此原理运行。 [非本人原创] 机械过滤器 经决定，此处仅收录“纯净”方案，即不基于游戏漏洞和游戏机制缺陷（好吧，煤气冰箱……但它已经存在相当久了，所以可能不是缺陷，而是有意设计的），以便能在未来的更新中继续使用。但对于这个方案我们会破例，因为它实在太出色了，而且其运作方式发生改变的可能性也很小。这个方案是在游戏论坛上发现的，作者本人也坦言该方案不稳定，偶尔会出问题。那么，这是一个基于物质在管道中流动机制（优先级）的机械过滤器。

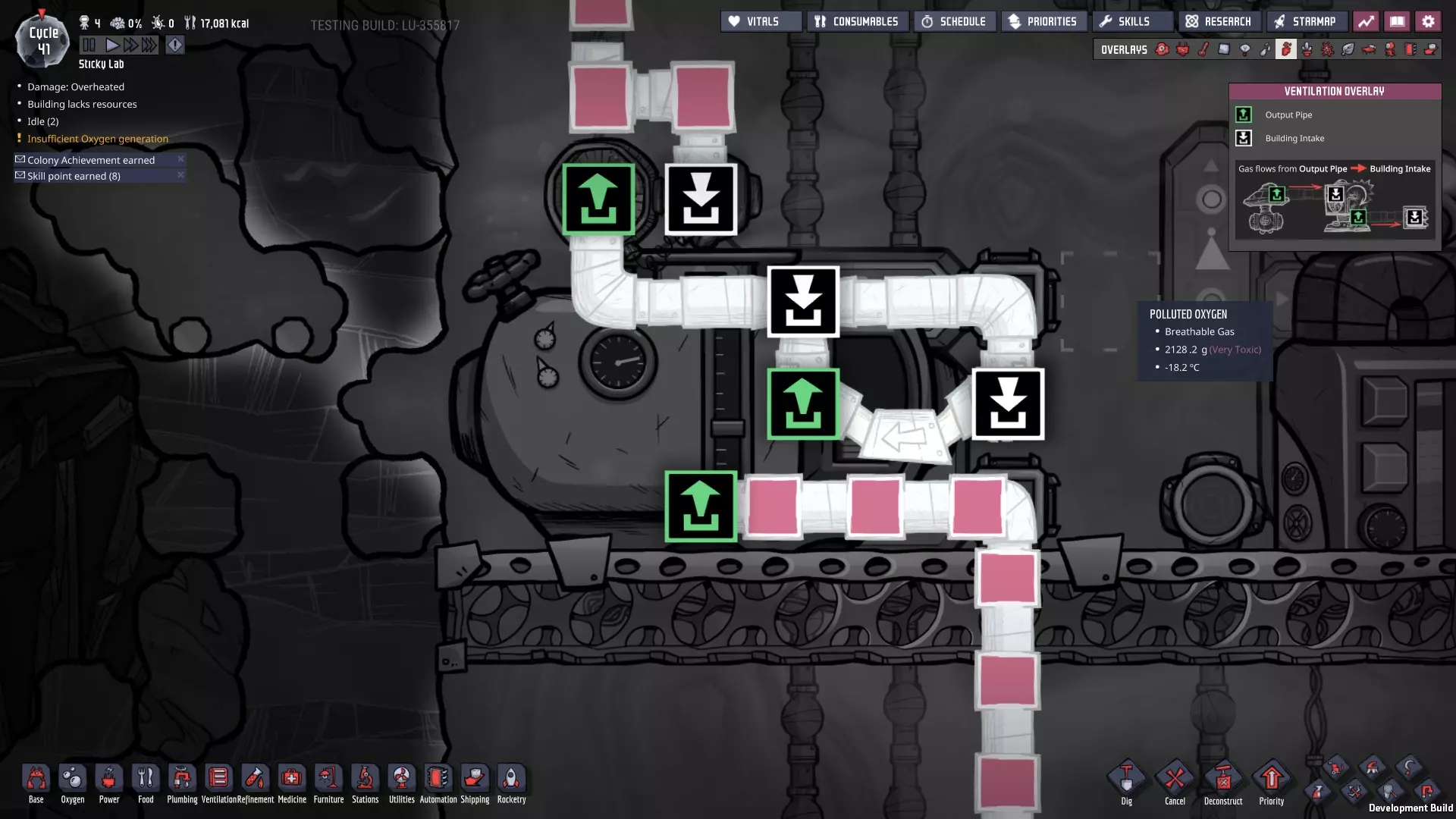

更清晰、详细的图表。

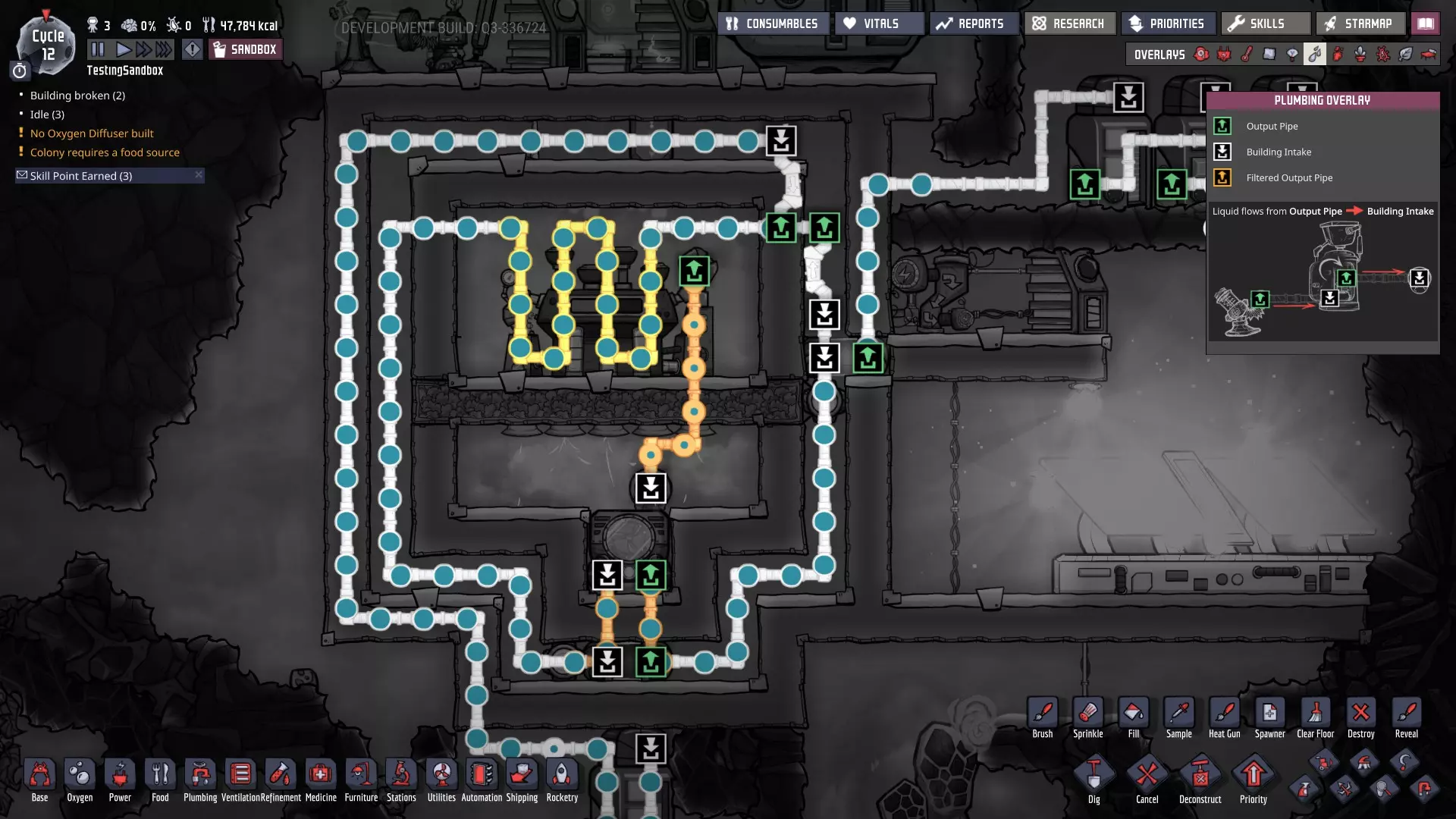

左侧是对称（主管道内容物可从任意一侧流入）但不稳定的单桥方案。右侧是稳定（引擎误差在可接受范围内）但不对称（主管道内容物只能从一侧流入，图中为从右向左）的双桥方案。阀门设置为最小值（1-2克/秒）。开始工作前，务必按顺序让需要过滤的气体通过装置，以填充环（否则过滤器无法工作），同时调整阀门的流量。工作原理相当复杂，但不用费太多精力也能弄明白。也就是说，管道桥始终比普通管道具有更高的优先级（可以说就是通流能力），因此管道中的物质会优先尝试通过管道桥。但桥另一端的圆环已满，而且众所周知，管道中的气体和液体不会混合，而是以独特的“数据包”形式流动。也就是说，如果某个“数据包”已被某种物质占据，其他物质就无法再通过该“数据包”，即便其他物质的量多得多（没错，1克无处可去的氢气完全可能堵塞整根管道）。在环中，我们有目标物质（通常是这样，但如前所述，该结构不稳定，尤其是在低压力下），并且只有它能够通过桥梁，对于其他所有物质，桥梁（及其上的管道）将被视为已封锁。接下来，混合后的（新加入物质+已有物质）“数据包”会进入阀门-管道的分支处，在这里根据流通能力进行分配：阀门会分离出相应的量，在环形轨道中填充新的“数据包”（“数据包”同步移动，当一个在管道末端离开时，总会有新的数据包进入），其余部分则进入管道并流出。 该方案的优点是，正如那首老歌所唱，“用已有的东西”就能组装起来。完全无需供电。 可在早期阶段使用。 “环”几乎可以是任何尺寸（甚至可以一个环对应多个过滤器），这使其不仅能用于过滤。缺点：工作不稳定（单桥电路中）以及需要预先设置。附上图片以便更好地理解“不稳定”所指为何。

入口处存在二氧化碳与氯的混合物，已对前者进行过滤，阀门调至2度。 附言：如果确实需要通过一根管道输送所有液体，该方案也是可行的，但需要设置循环过滤（将主管道的出口与入口相连），或者在入口处安装限流阀，又或者组装带有两个桥接器的“非对称”方案，因为整个系统将在极限压力下运行，进入的液包无法完全流向桥接器一侧。[大胡子手风琴] 燃气/水闸 这些方案都被认为是漏洞和缺陷（第二种算是半个漏洞），但事实并非完全如此：一切都在游戏机制范围内。

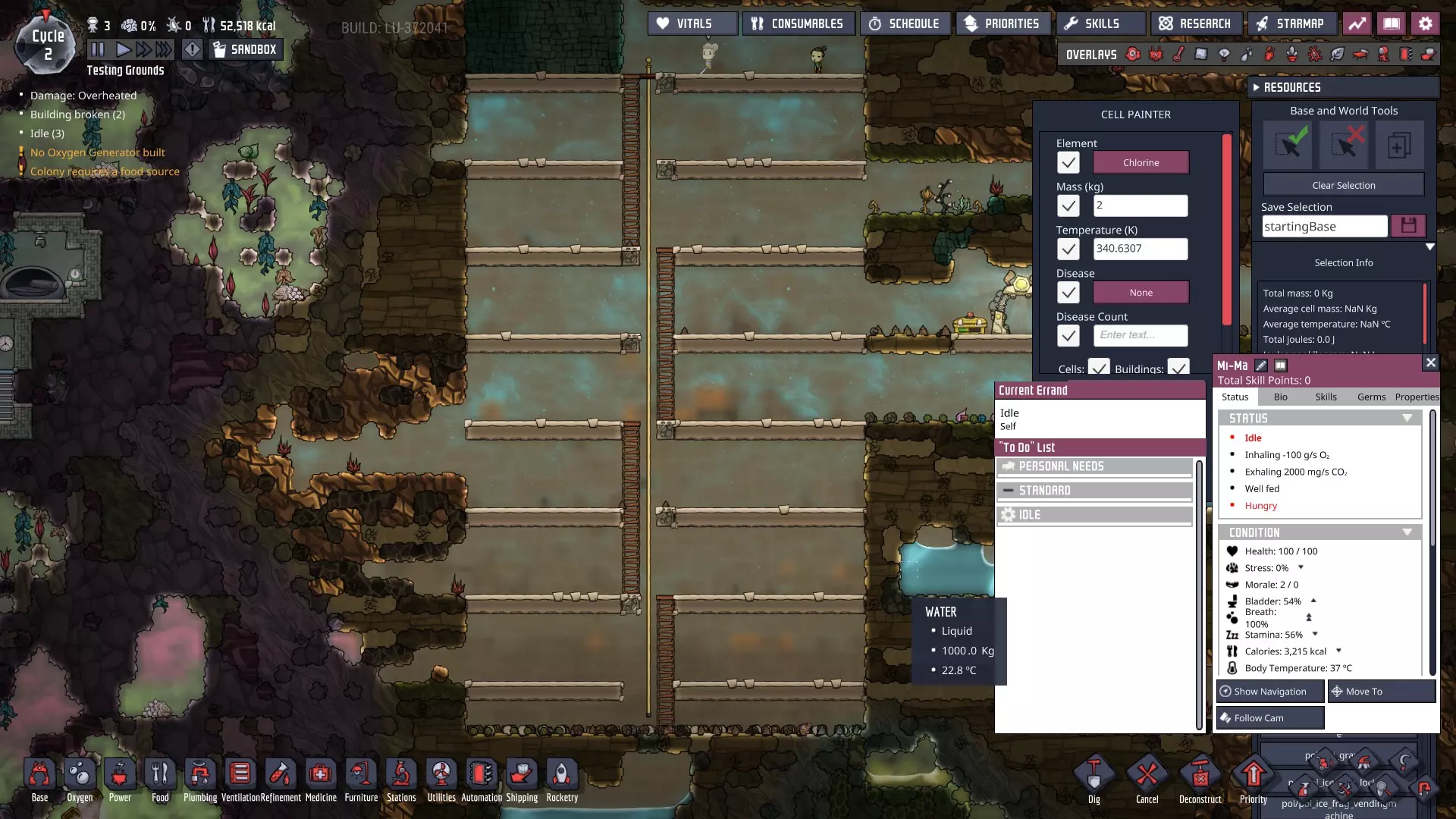

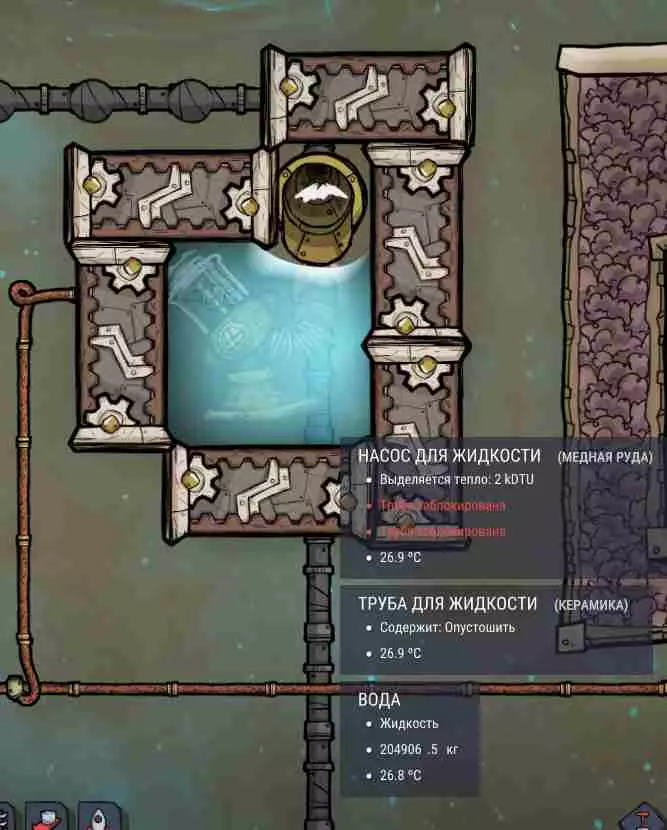

图片非我所有。 其工作原理如下：我们从水阀和储气罐开始讲起。我们首先要记住三件事：每个格子只能被一种物质占据（这是引擎的特性）；水的压力远大于气体的压力（这是物理规律，无法改变）；气体压力不会传递给液体，反之亦然（这是模拟的限制，以避免在尝试将某种物质倒入其他地方时出现混乱情况——游戏中的液体本就有些粘稠，气体也好不到哪里去）。在带有透气格栅的方块中，格栅会对水的压力进行计算。当格栅检测到其后方的压力未达到极限时，便会从通风管道中排出一部分（“一股”）气体。溢出的气体由于暂时无处可去，会将方块内的水排挤出去。接下来就会涉及物理原理。水压高于气压，因此无处可去的水会反过来将气体向上排挤，并重新覆盖格栅，形成低压区域。这种情况会一直持续，直到气体压力超过水压（由于气体粘度较高，甚至会持续更长时间），或者存储容器的壁被压力冲破为止。 现在来看看空气挡板和液体储存装置。原理是一样的：水闸只考虑水压（即使没有水压，液体压力也会传递给气体，你可以在一个格子（瓷砖）的储存装置中装入500吨甚至更多：水是1000千克，而气体只有2千克），但在水闸的格子里有气体，这些气体会不断将流入的液体向下排挤，使水闸无法关闭。 非居住区域的氧气。在非居住空间（如工坊、厨房、农场）营造环境氛围会从游戏初期就成为一个虽小但确实存在的问题，毕竟承诺的更新一年才会有一次。如果说农场还能想想办法，比如将其建在坑里（两格深就足够了），让二氧化碳逐渐在里面聚集（也可以手动辅助），那么其他空间的选择就不多了：环境必须严格保持氧气含量。可以放置一个带藻类的生态缸，需要时手动启动（将优先级从1调整到7-9），但这对复制人来说是额外的微管理和麻烦事（不过另一方面，清洁需求装置和生态缸能提升实力）。或者可以利用旧机制来实现“自动化”。

初期可以用起始门代替透水地砖。净水器的作用范围为3格（足够覆盖标准的4格“楼层”）：如果需要扩展系统，每隔4-5格放置一个净水器。至于脏水的来源无需解释，好在任何脏水都可以（净水器能在生物扩散前将其全部净化，要是来不及的话……）粘液肺在氧气中会迅速死亡，而食物中毒并不危险）。通过这种方法可以让脏水储存库发挥作用（粘液等污物也可以储存在普通水中：箱子内的物质不会与外界微生物环境发生交换），或者在开发沼泽生物群落时快速创造健康的大气环境：脏水湖泊和脏空气区域现在不仅不会妨碍，反而会有所帮助。[已改进]“水银泵” 创意源自YouTube并进行了改进（解决了已发现的问题），以适配更常见的材料。

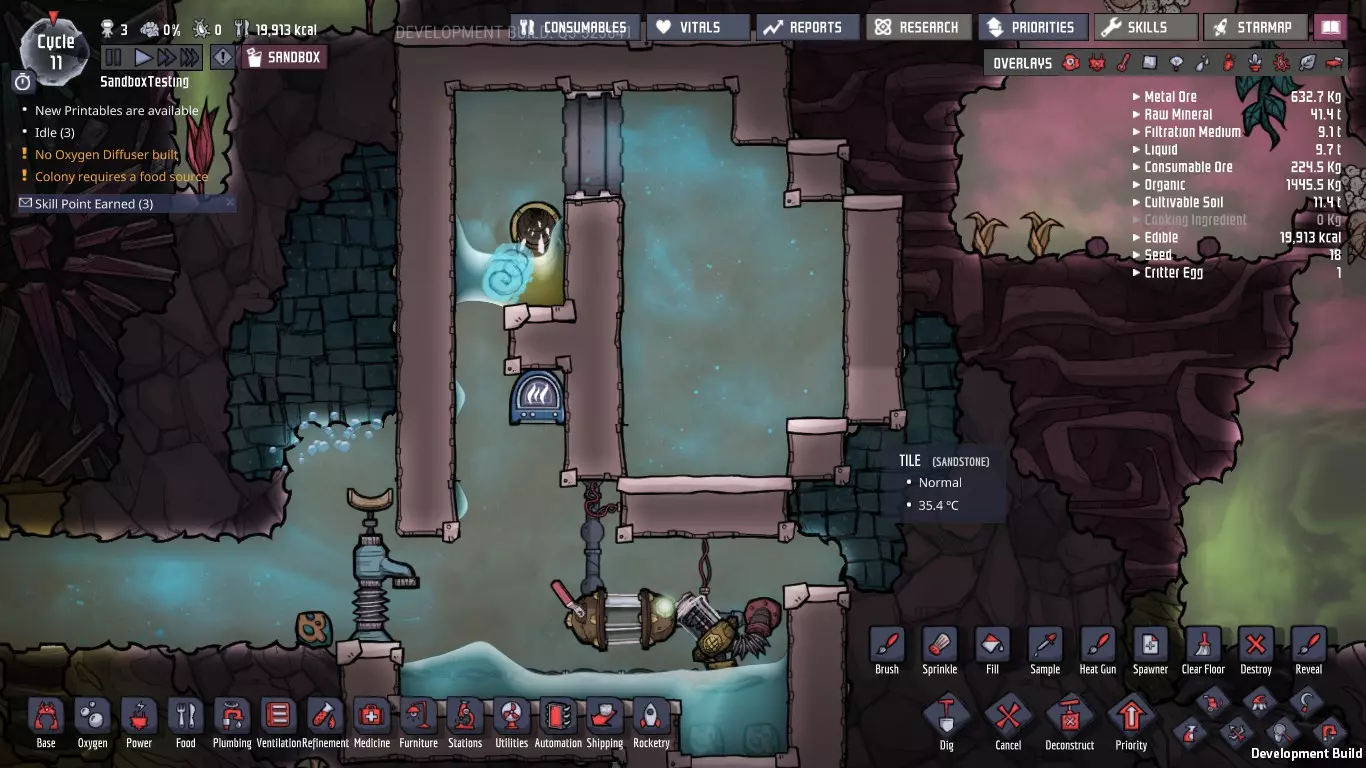

一种小型装置，能够借助液体与气体的相互作用机制将气体从下往上输送。阀门可以设置任意大小（测试中使用了50和500的值，均能正常工作）。阀门下方的“垫层”（没有它，所有东西都会直接向下流）由脏水构成（约30克，无法承载更多），工作介质为纯净水。实际上，可以使用任意两种不同密度的液体。“肠道”（液体流动和气体上升的通道）的长度可以随意设定。设备的效率（根据经验计算）约为每秒输入气体质量的三分之一（最大值约为一半质量）。关于下方的门和传感器，详见下文。工作原理

让我们自下而上分析。在点2处我们有液体，点3处是气体。这种情况下会发生什么？在现实生活中，液体会裹挟气体（这是水银泵的原理），但在游戏中情况完全相反：液体和气体只是互换位置，液体流到点3，而气体上升到点2，并在那里与从点1流过来的液体相抵触。而气泡会凭借这种独特的“跳跃”方式，借助特殊的阿基米德原理上升至“肠道”顶端。此时，储存器内的气体质量并不重要（测试中已达到60标准大气压）：只要液体在流动，系统就是密封的。 入口处的压力也无关紧要：该装置与其真实原型一样，可用于制造真空。问题及其英勇克服 问题一：这台吸尘器极其不适应多气体环境。阀门上方会形成相当可观（数杜佩尔-大气压，千克每立方米）的主要气体垫层，这将阻碍其他所有物质通过。而这些其他物质会卡在阀门左侧，并开始阻碍工作液膜的形成（破坏工作液膜）。我们的吸尘器将开始发出噗噗声和滋滋声。该问题可通过安装通风（airflow）瓷砖的通风口来妥善解决。正常情况下，通风口右侧几乎总会有水，因此气体损失会降至最低。而如果敌方的毒气装置不请自来，除了进入通风口外它别无去处：设备会短暂喷气一次，随后继续运行（“九头蛇”的过滤原理）。

图中的装置已不再作为水泵使用，而是作为被动冷却器（顺便说一句，这并非最理想的方案）：水温已接近冰点。 而第二个问题，也是最主要的问题：如果断电，水泵将停止供水，我们的装置会很快失去密封性。最终，所有辛苦得来的东西都会伴随着疯狂的尖叫喷涌而出。由元素传感器（已设定为目标气体）控制的气闸可将气体混乱控制在手套箱内。一旦发生断电或所需气体耗尽，传感器就会发出“错误”信号并封锁储存室。 由于游戏内容更新，通过元素传感器的方案已不再适用。 半自动氧气生物反应器。

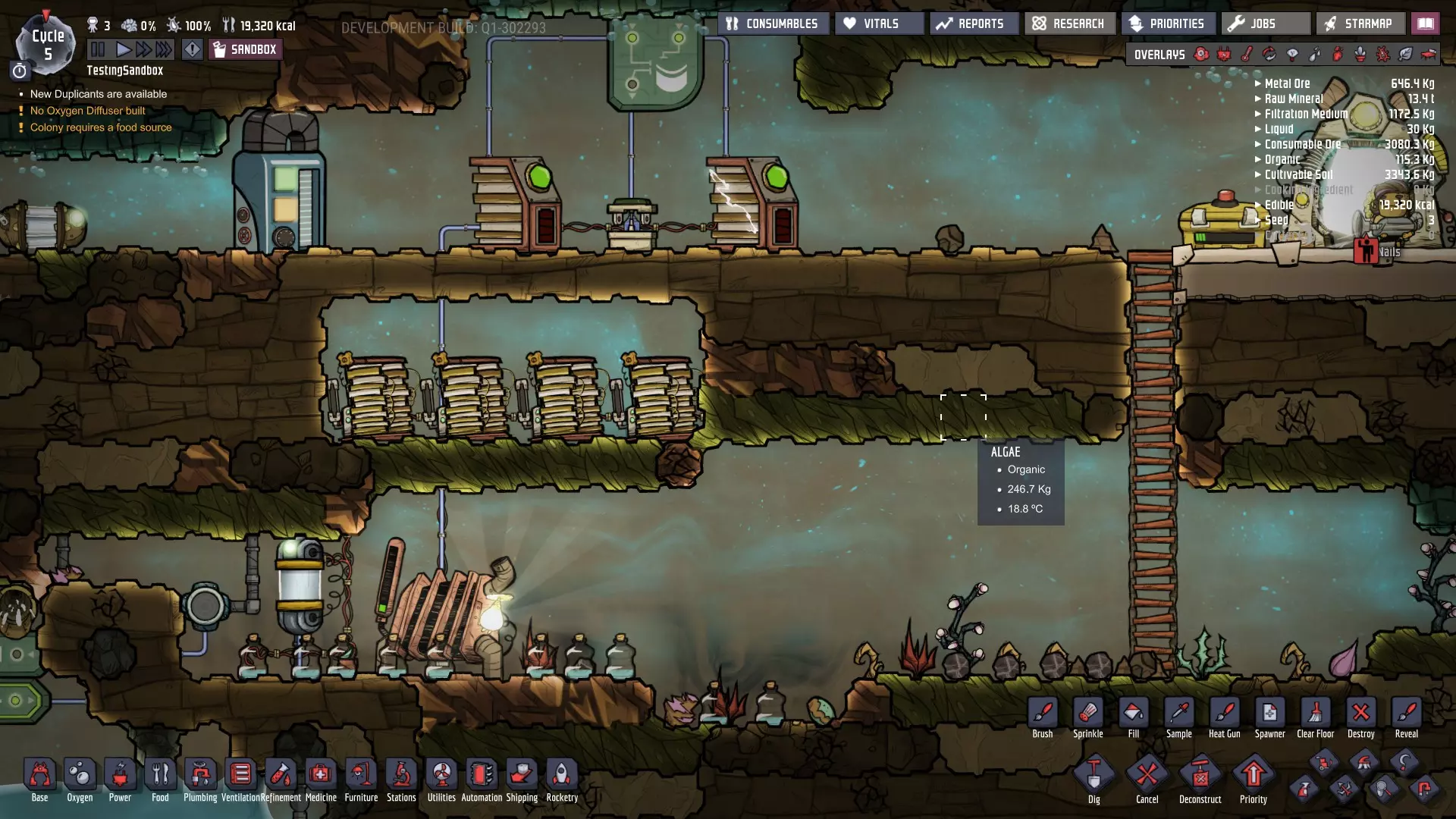

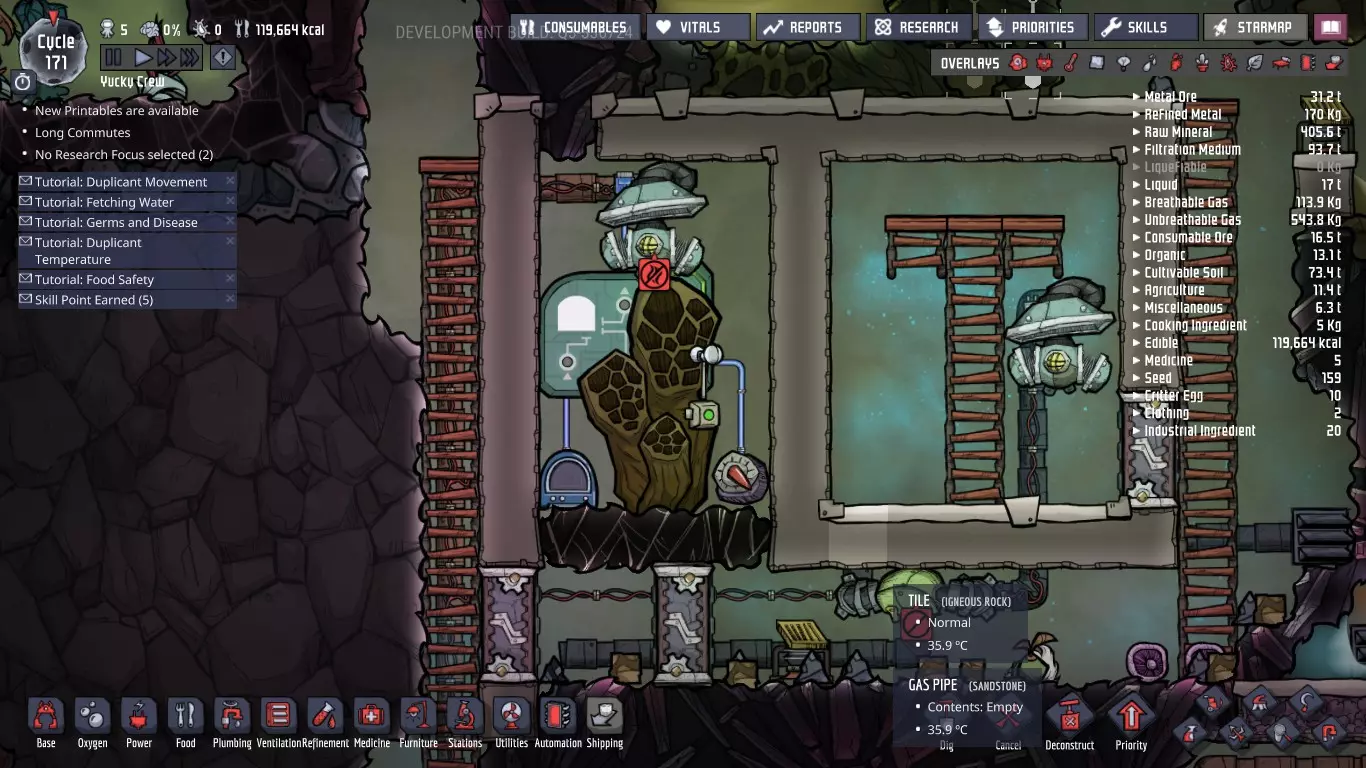

能源系统和通风系统是独立模块，与主线路无关） 没错，就是带水草的水族箱。绝佳的氧气来源：液体和气体输出温度为30摄氏度，无需电力，水草消耗量低。而且加热也不是很厉害（管道带有隔热层（insulator），我们不看循环：由于水质浑浊，温度图像变化不大，内部32-34度，外部23-24度（冰冷的天花板和墙壁），在完全加热之前，可以研究（如果需要的话，也可以制造）冷却系统）。

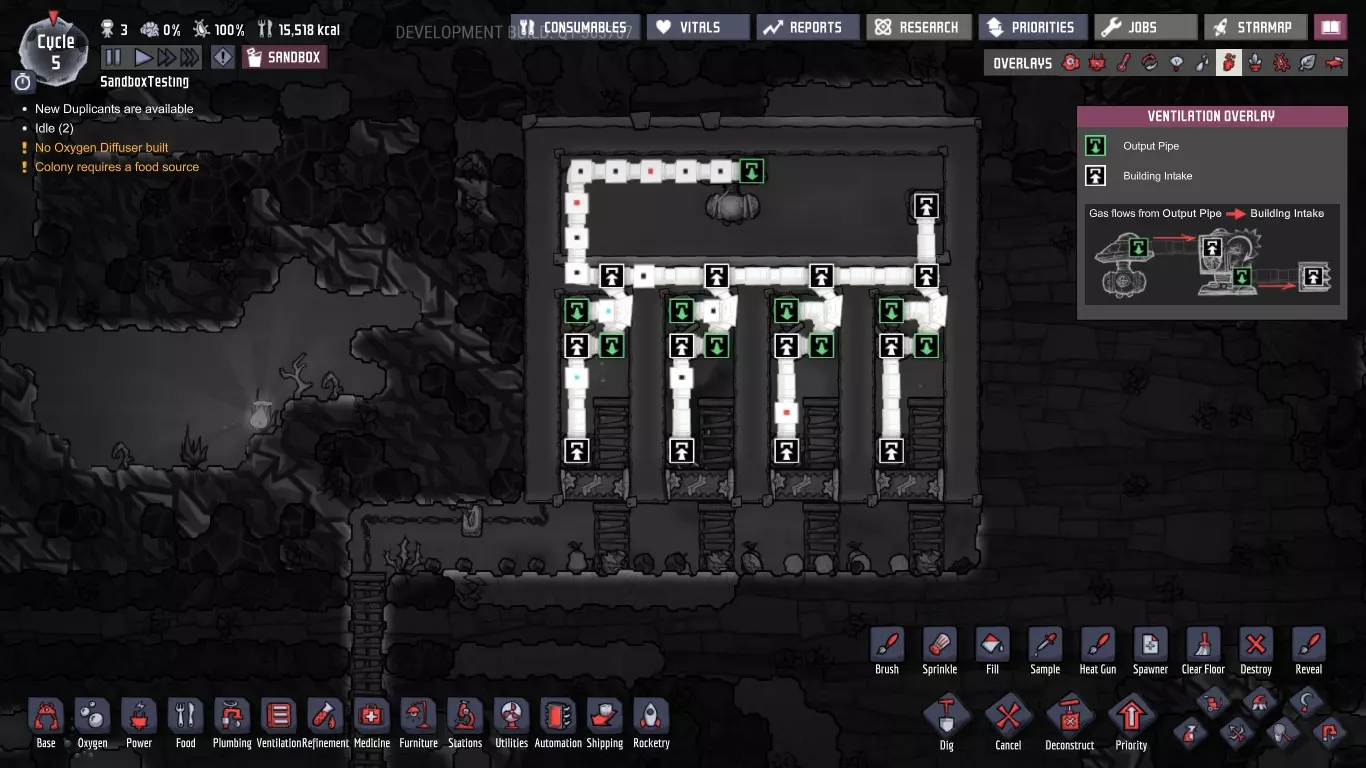

有个缺点：每次循环需要180升清水（大约对应174升污水），而且需要手动操作。人们一直尝试并仍在尝试将这个装置自动化，所以这种设计远非独一无二。 那么我们现在的方案是5个双口（44×12=528克/秒），功耗约400瓦，每次循环消耗72升清水（加上沙子，但沙子早就没人计算了）。为什么用水量这么少呢？因为水路是完全封闭的，只需补充损耗即可（每个循环约3%或6升水用于水族箱）。

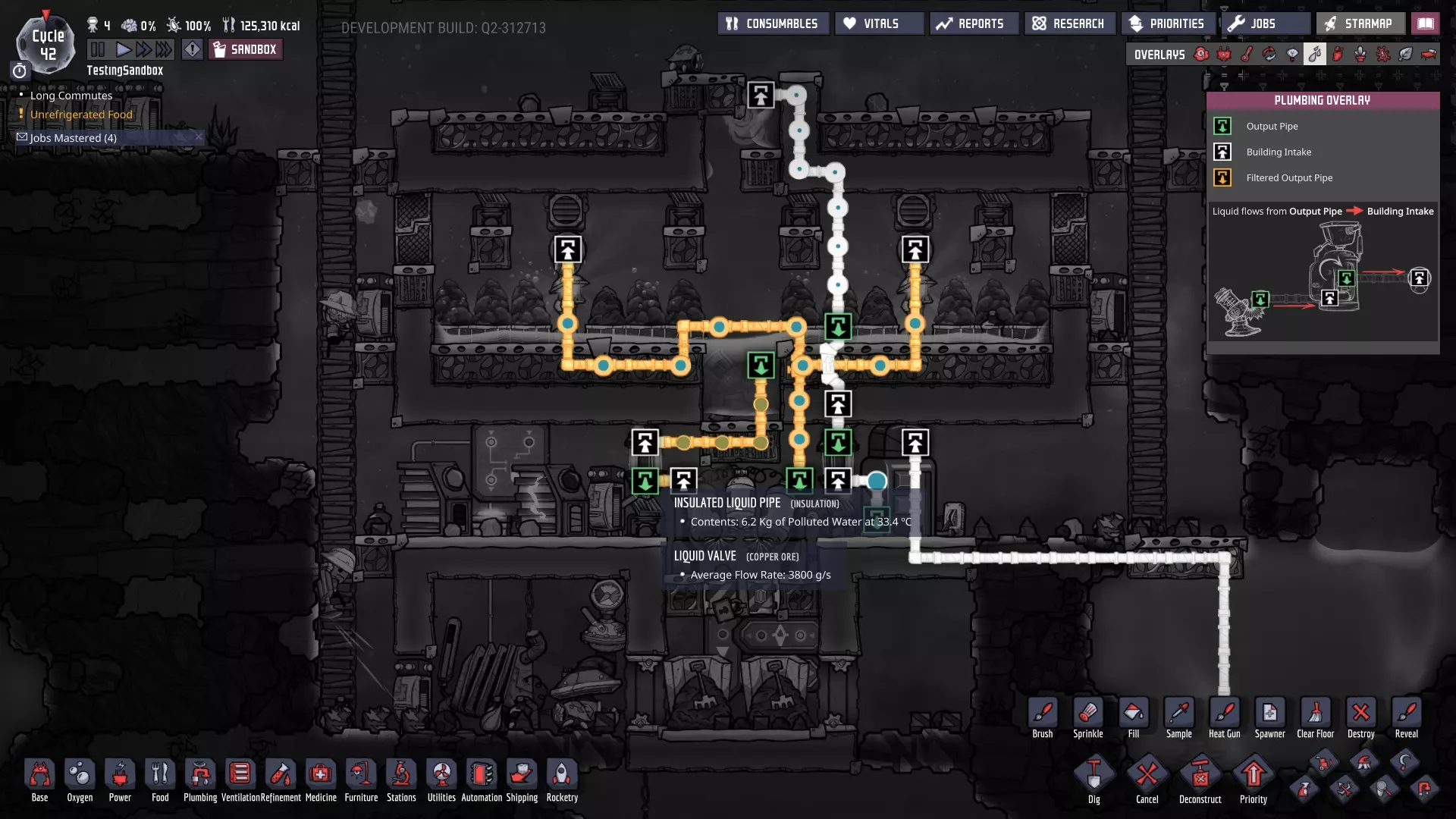

我们将水族箱三个一组（考虑灯具的光照范围）放置在多孔（机械）板上，这些多孔板（连同中央集水室）要用脏水（在没有净水设备的情况下，可以使用那些水族箱里的水）填充，大约每立方米250-400千克（直至所有多孔格都充满脏水），这一点可以在中央集水室查看，也就是说准备工作大约需要8。5吨水（脏水）或大约一个小湖泊（起始生物群系中通常有3个普通湖泊）。其余的水将在清理水族箱时获得（每个水族箱可储存多达360升水）。只需将水瓶倒在地上（顺便说一下，我们在反应堆运行时也会这样做，无需搬运水瓶）。将水泵安装到集水箱中，连接管道（最好是隔热管道，普通管道也可以，但要穿过脏水：30度的脏水可以起到冷却作用），将（左侧）阀门设置为约3300-3400（270×12再加上胶片的余量），然后拉动开关。 为安全起见，请关闭（右侧按钮）通往水族箱的供水，否则可能会发生水淹。我们立即说明为什么阀门要在净化器之前。我们输入的是最高温度为35摄氏度的脏水，输出的是40摄氏度的净水（在《幸福工厂》中这一设定已不再适用，但这样反而更好）。当然，最好不要让净水在管道中停留过久，以免加热空气。当净水流出后，如果水族箱没有提前吸收，它会冷却至30-32摄氏度并变回脏水（反应堆内部温度将保持在中间值，约35摄氏度）。 右侧通风口设置为120克/秒（10×12）。这是补给量。可以从几乎任何水源为她取水，比如厕所、间歇泉、湖泊等（甚至可以是脏水，只需将水族箱左侧阀门调至300级并留有余量即可）。在我的供水系统图中，附带了一个汞泵用于抽取氧气（这不是最好的解决方案：不仅氧气会泄漏，而且生活区的压力也很少降到2杜佩尔-大气压以下——不过这因人而异）。净水器下方的舱口是为了减轻我们那些笨蛋复制人的工作负担：每隔20-25秒，舱口就会打开，上面的所有东西（通常是脏土）都会掉到堆肥处（否则这些自作聪明的家伙们会捡起来，跑个几米，然后大喊“吃的！！！”——或者如果是从另一端使劲推的话，会喊别的——然后把东西一扔就跑掉）。关于操作再说几句。鱼缸必须手动清理。这是无法避免的（而且这还会削弱复制人的力量）。不过，现在不用再搬运水了，无论是干净水还是脏水：干净水会自动供应（如果水族箱正常运行，它会自行吸水），而脏水直接倒在地上就行（也就是排入集水区）。 附：这个结构最多可以扩展到18个水族箱（净水系统无法承受更多了：5000/270，加上脏水补给甚至会超过5千克），这几乎足够供7-8个居民使用（18×44/100=7.92）。92），但补水用水量将增加至108升/循环。 休眠水泵。

一种适用于例如从储气罐抽气（如图所示）的简单逻辑。它能够模拟一种特殊的泵运行方式：泵仅在达到特定压力时启动，并在达到真空状态（即抽完所有气体）时关闭。这样一来，一方面可以避免泵满负荷运行（很少有储气罐能输出500克/秒），另一方面可以排出热气体，从而节省保温成本。按逻辑接线。

主要元件是输入带有短接正反馈输出的I型网关。滤波器或缓冲器（两者无区别）设置为0，用于信号的单向传输。元件传感器设置为目标气体，压力传感器设置为“高于目标压力”。当我们所需气体的压力达到规定值时，压力传感器会发送“真”信号，该信号会取代来自元件传感器的“真”信号，从而启动泵（与门输出端设为“真”），并将与门转换为存储单元。此存储单元将重复元件传感器的信号（由于存在反馈，压力传感器的信号将被忽略）：只要室内存在所需气体，泵就会持续运行。要在混合气体环境中工作，只需将元素传感器更换为设定为“大于零”的压力传感器。 自动单向阀 这几乎是一项无可替代的工作，但由于它可以手动操作，因此被添加到了总集合中。其核心思路并不新颖，在游戏中目前没有其他方法可以测量较长的时间间隔（使用延迟线来实现并不规范，而且会消耗大量材料）。仅在实现方式上有所创新，不使用泵。 展示（并将被考虑）的是液体版本，但也可以改装为气体版本（而且有必要：游戏中不存在多余的液体，至少存在一种气体）。

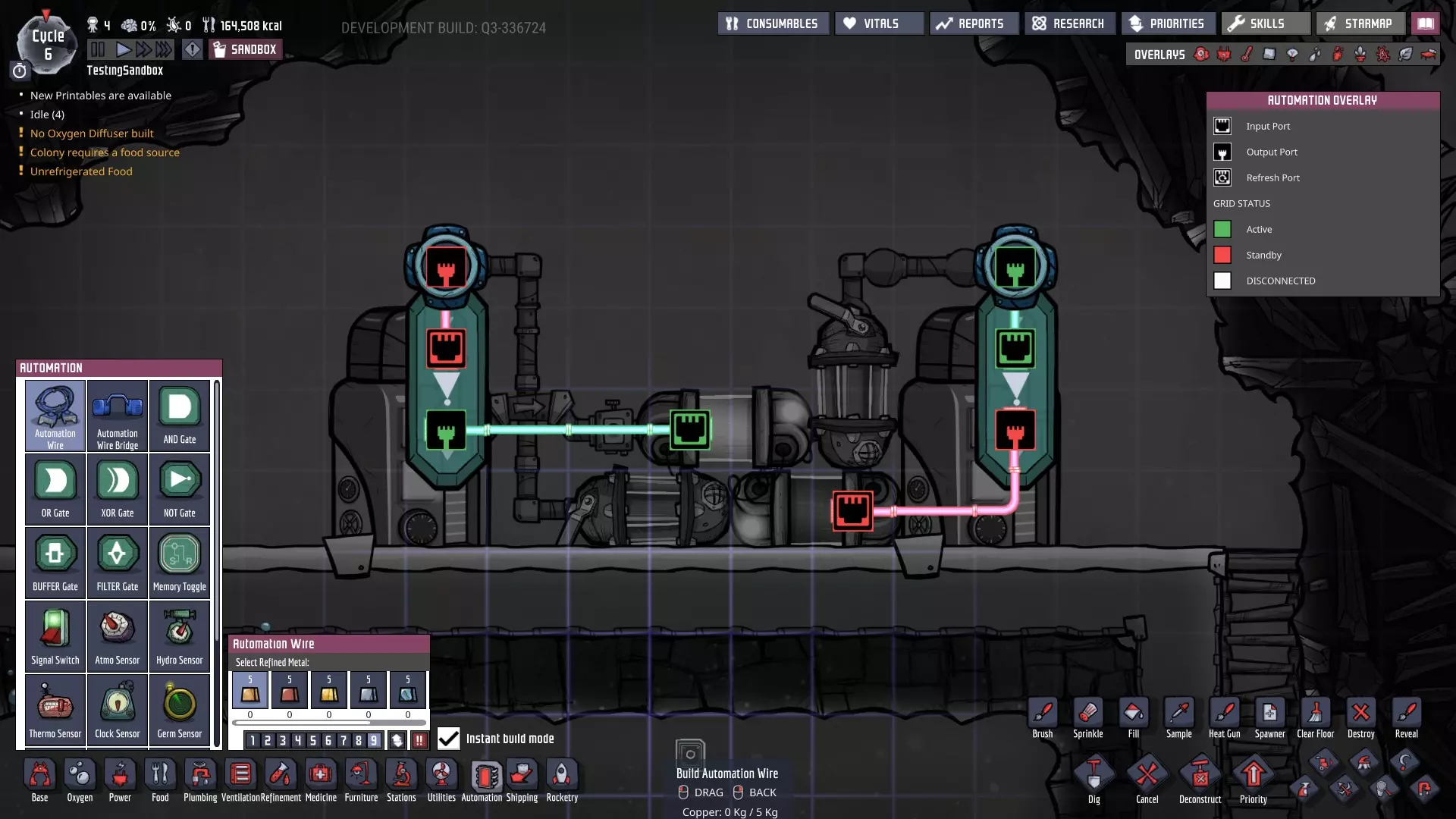

逻辑与管道的布局（示例）

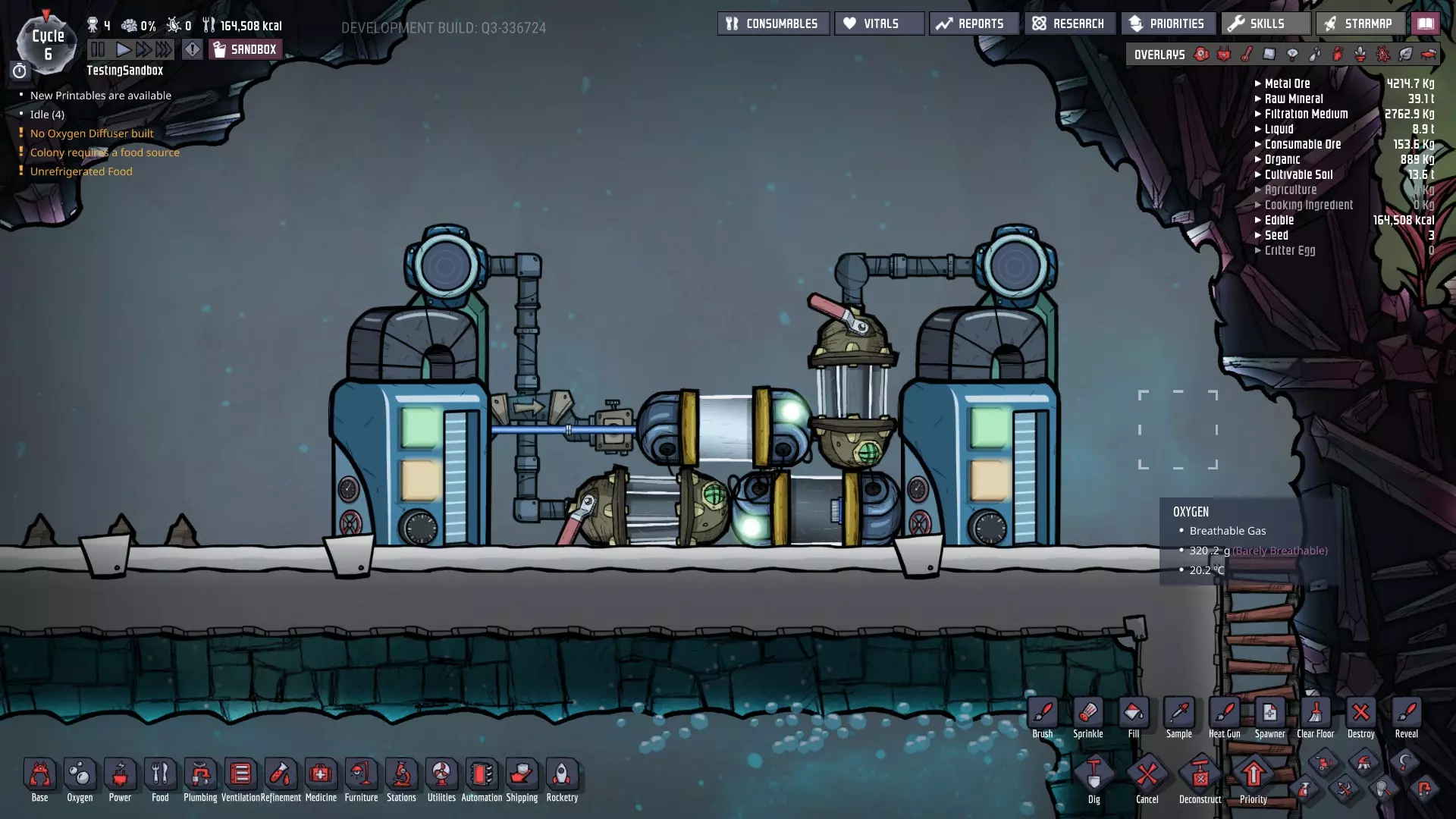

两个容器相互连接，使液体能够循环地从一个容器流到另一个容器。管道末端装有针对特定液体的元件传感器，这些传感器通过网关与容器出口的阀门不相连。因此，一个容器只会排空，而另一个容器只会注满。一旦液体耗尽，瓣阀就会“翻转”，两个容器便会互换位置。阀门用于调节流量，也就是瓣膜翻转前的工作时间。最简单的计算公式（不考虑管道流通时间）为：瓣膜内的液体量除以阀门的通流能力。每个“循环”都可以设置为自己的时间。 有时由于流量计算不准确，可能会出现多余的数据包（“小球”）。因此，最好在循环时间上增加一秒钟。要解除逻辑信号，需通过延迟零线（设置为最短时间的缓冲/过滤器，输入端连接至传感器线路）连接任意传感器线路。优点：操作简单，可通过阀门及液体抽排/注入进行灵活调节。缺点：即便是进行粗略设置（尤其是通过改变滴漏的填充量）也需要动些脑筋（涉及算术），最好将所有元件放置在相同的距离以获得更精准的计算（不过也可以进行测试运行），而且在“翻转”滴漏时，它会在短时间内（大约1秒用于重新计算液体的新路径，再加上液体通过管道的时间）“停止工作”（因此实际时间会稍长一些）（计算的）。 [存档] 油箱的空-满状态。 在“自动化更新”中，油箱会自行管理此状态，但为了记录历史，我们保留了该功能。此方案处于当前工作允许的边缘，但我们仍予以保留。 那么，这是一个相当常见的任务：将油箱完全加满，然后放空，再重新加满，整个过程无需“人工”参与，即完全自动化。 游戏论坛上有关于主要部分的描述，但这个想法早在那之前就已产生。因此，我们将把这件事视为自己的创作。

它的紧凑型版本是什么样的（示意图将在燃气下方显示，但同样也可以用于液体）。管道和自动化布局。

两个元素传感器均已设置为目标气体（遗憾的是，混合模式无法运行，但仍需处理）。当储罐为空时，上部传感器所在的回路不会有任何气体进入，所有气体都会被储罐吸入。一旦储罐注满，气体便会进入回路，传感器检测到气体后，会通过简单的逻辑关闭输入管道。此时，供给将仅来自储罐内的物质，由下部传感器进行监控。一旦所有储存的气体耗尽，它就会在逻辑电路中释放保持信号，从而打开进气管上的阀门。双储液器。

石器时代。在水/气储存设施中放置任意储罐，以实现空间的合理利用。也可以使用“箱子+装载”的组合，但在水中实现起来会稍显复杂。 有趣的是，我从未见过类似的东西。这就引出了一个问题：“你们能想出超级厉害的高科技方案，却想不到这种如此基础的方法吗？” 小技巧 一体式机器方案。 弯管小巷

一个众所周知的问题是，在楼梯上掉落东西，然后伴随着一声有趣的“哇哦”声砸到某人头上（而且“死亡之舞”又回来了：刚站稳，笨蛋就会冲下去捡掉落的东西）。我甚至不得不制作一个修复此问题的模组（虽然不是最理想的，但没有更好的了）。经过一番小小的头脑风暴，我想出了从根本上解决问题的工程方案（如果东西掉下去，就会掉得又远又深）——加长楼梯平台。该设计不会妨碍自然通风（即使使用普通地板而非多孔地板），且几乎不会降低原木的移动速度（无论是否使用长杆），但同时能防止已播种的种子掉落超过两层（使用长杆或跳跃时，原木不会掉落任何东西）。 无限气体储存库

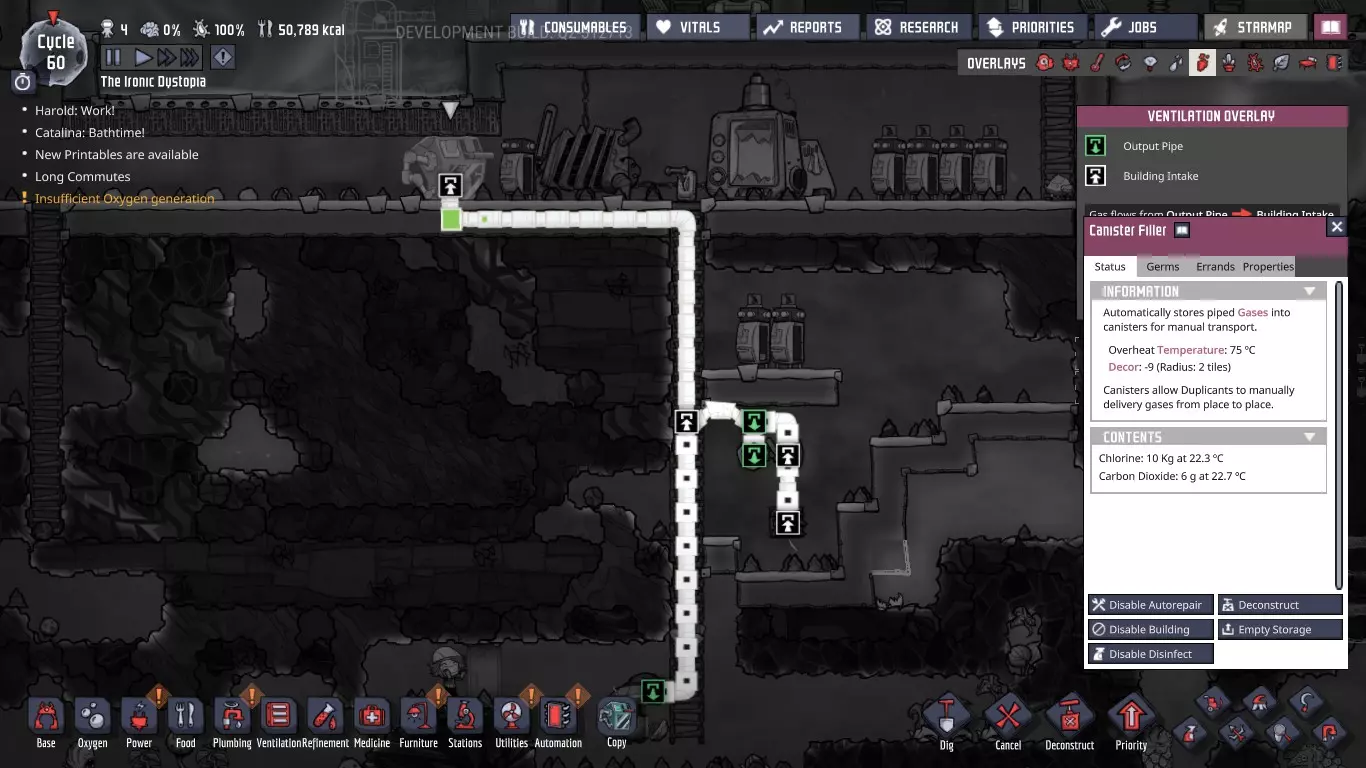

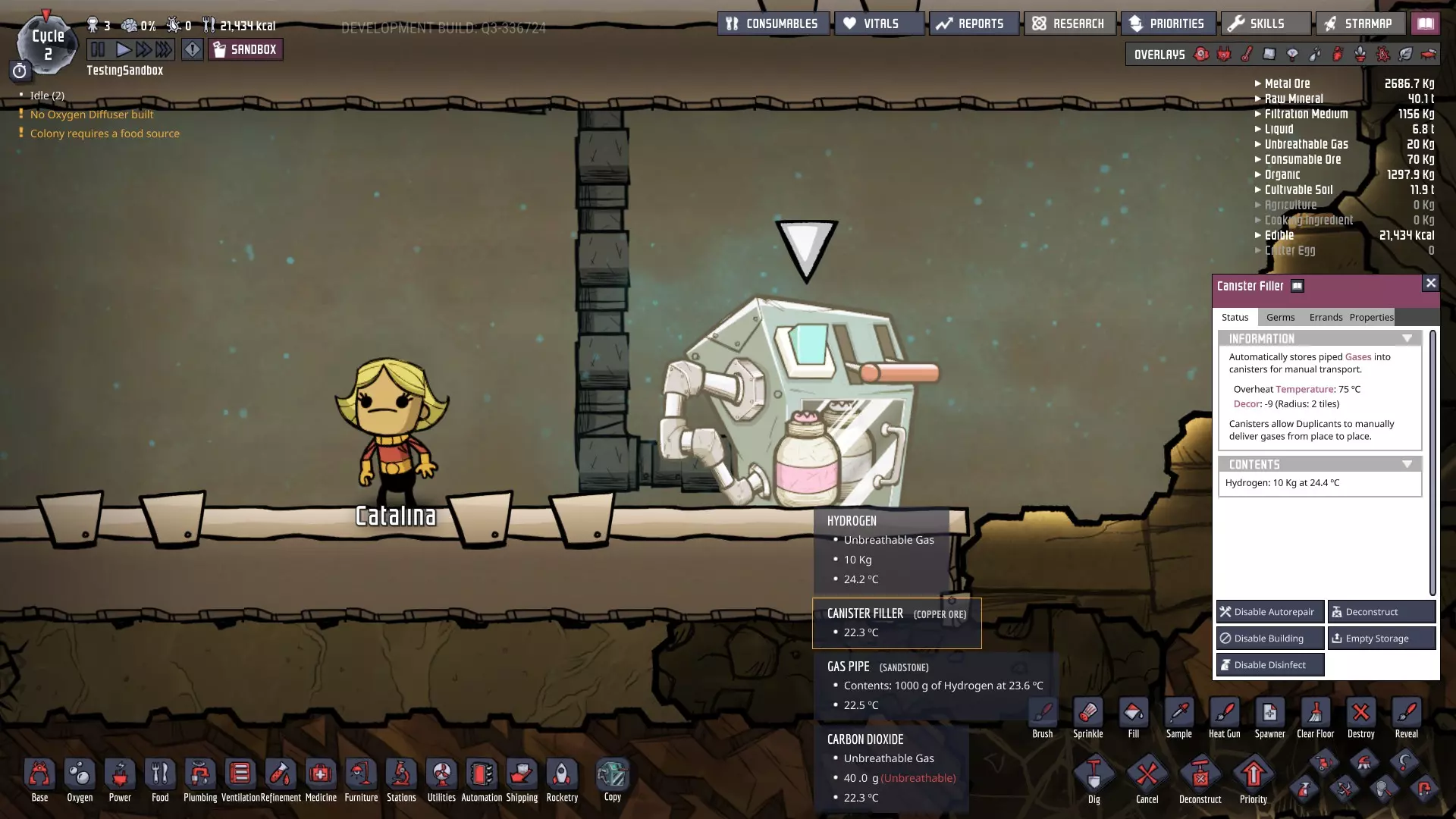

还记得那个你们几乎不用的装置吗？其实它很有用。一个“气瓶”能装10公斤气体，而且这样的气瓶可以有无数个。至于里面的混合气体也不用担心：当气瓶通过排空装置（可以设置哪些气体留下、哪些排出）放空时，那些家伙会用某种未知的魔法将不同气体分离开来。 水的冷却，也就是加冰的马提尼酒

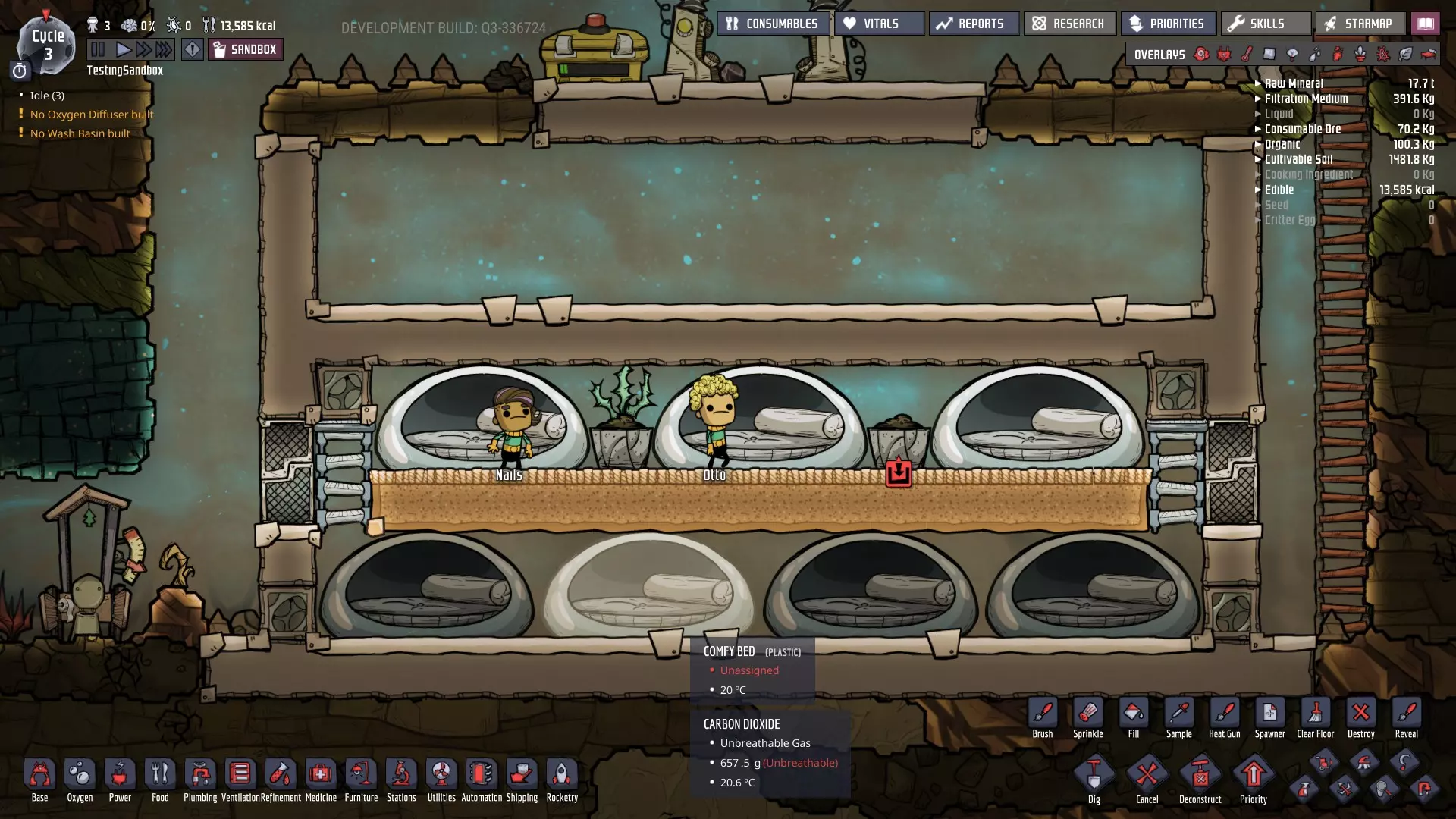

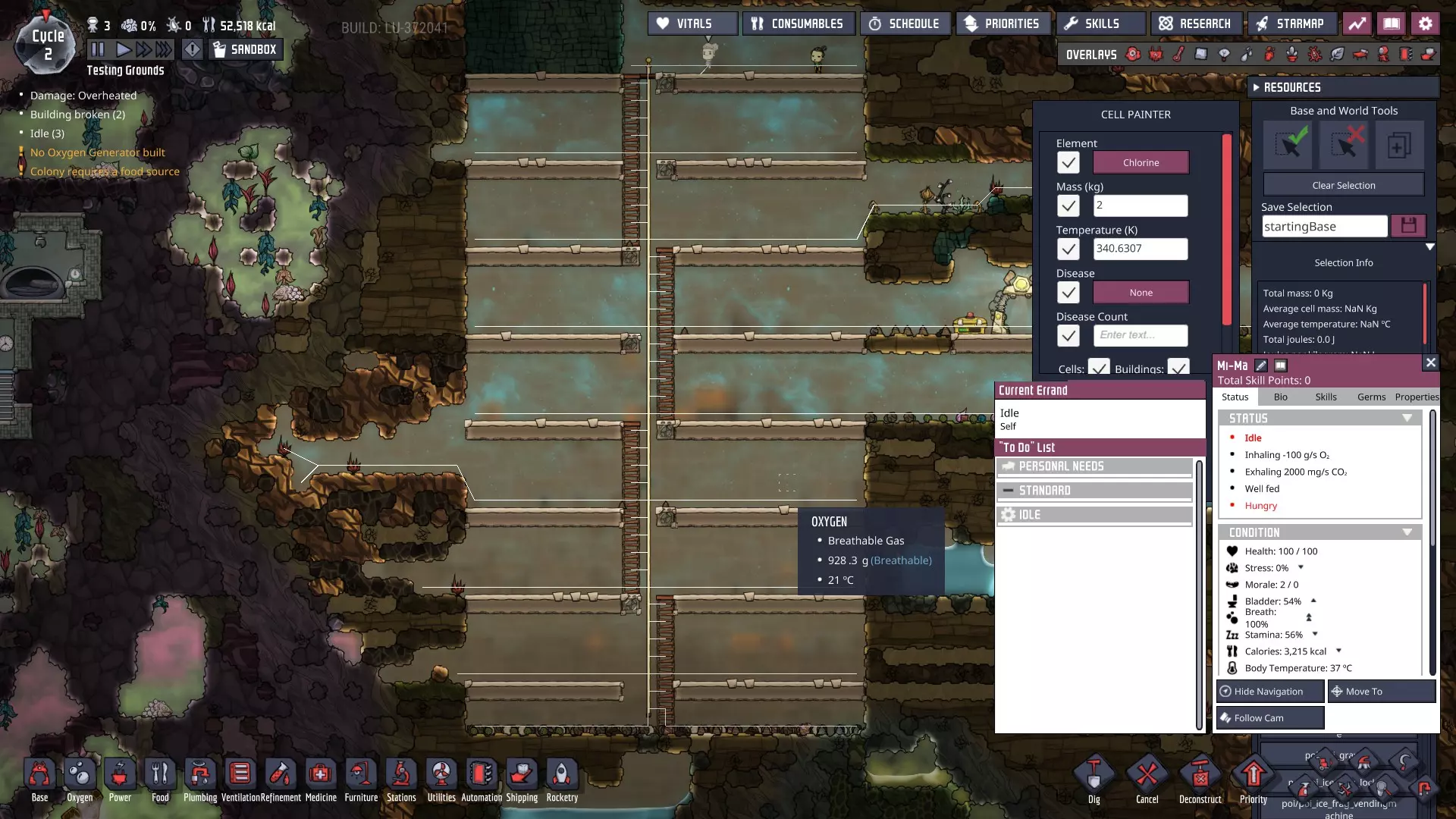

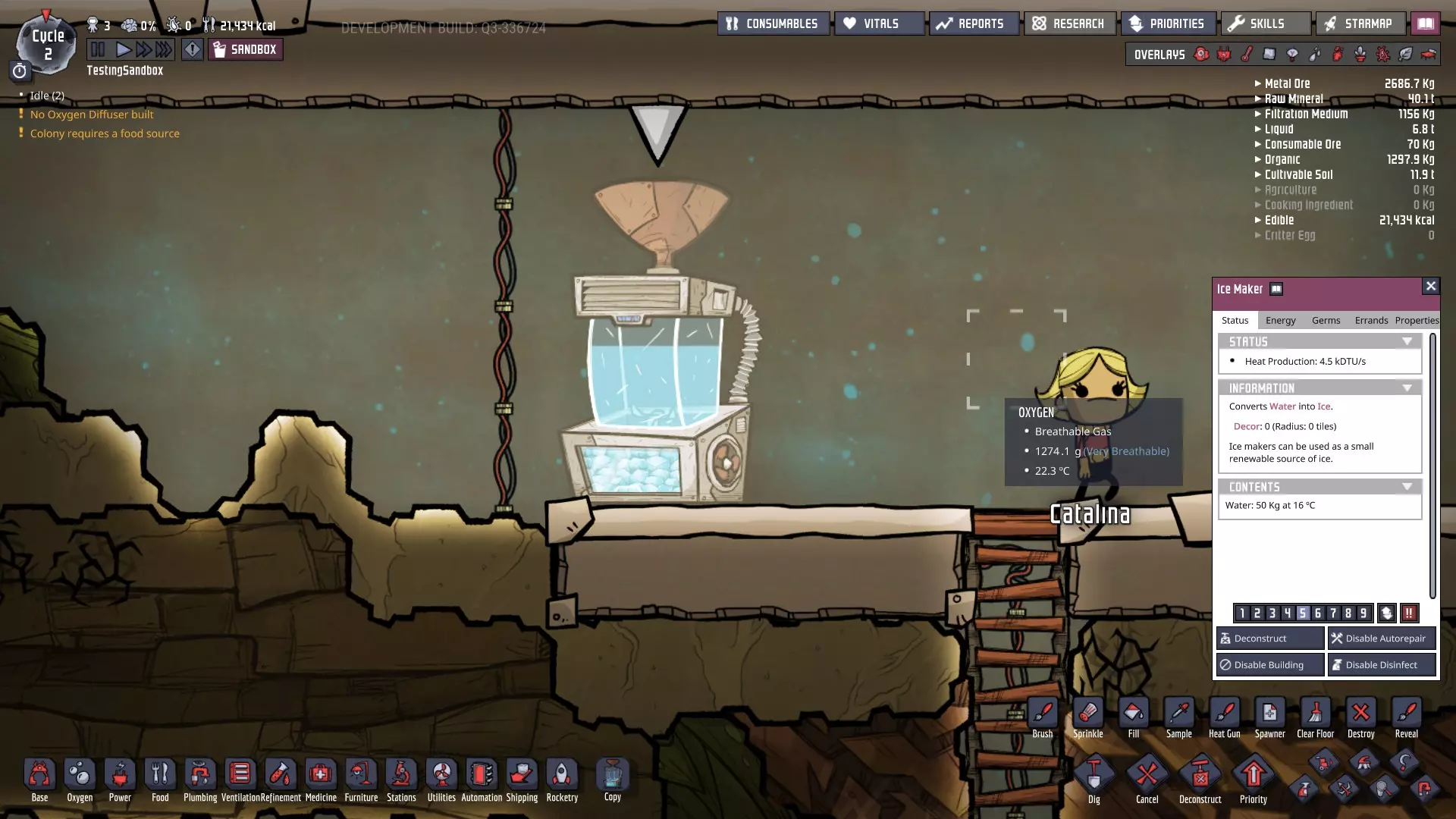

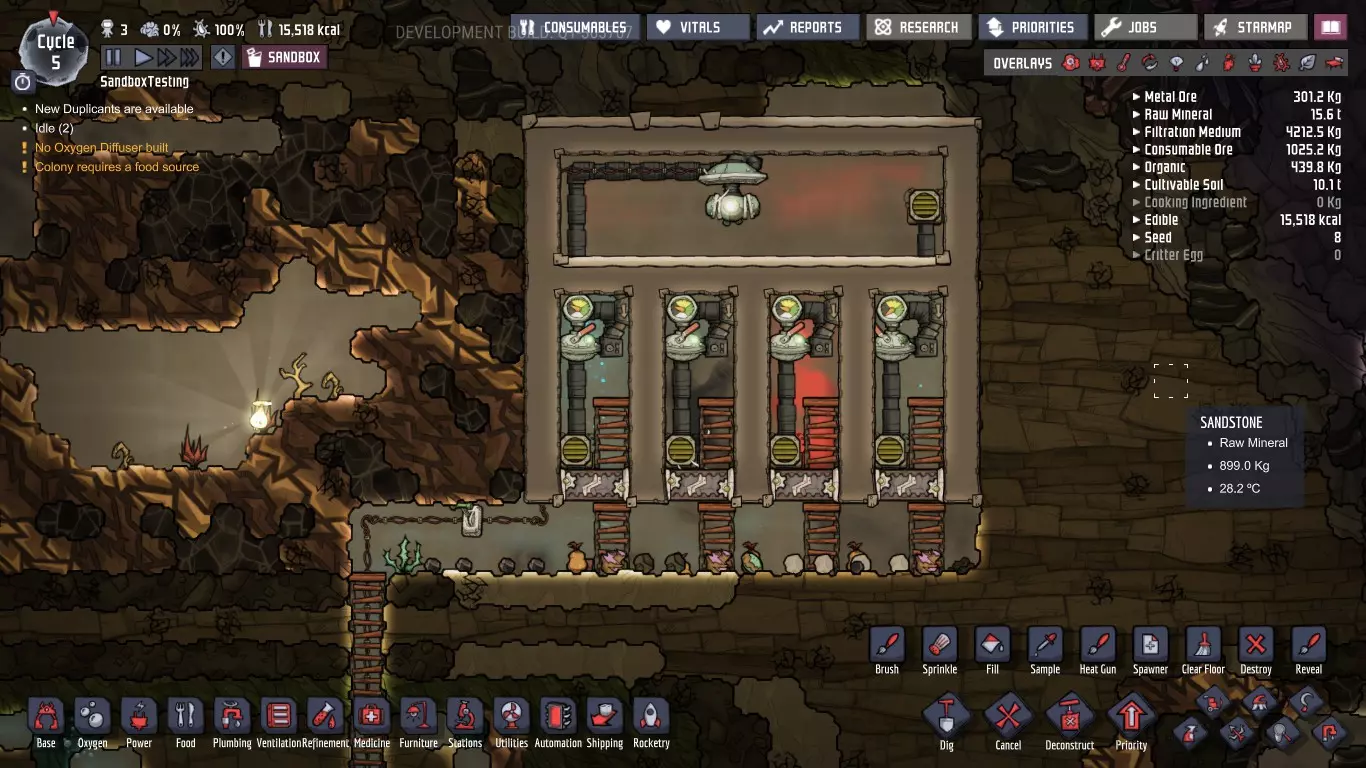

他也是个出了名的“局外人”，尽管并不当之无愧。你们可能会说他游手好闲，不务正业。那我们就来看看吧。 这个装置能冷却水（任何温度，哪怕是沸水），冷却速度约为0.65度/秒（摄氏度/开尔文刻度），或者用热量来表示的话，它每秒能处理近136千DTU的热量（能将水冷却至-20度），而自身仅释放4.5千DTU/秒的热量（在这种情况下，它不会过热：会一直运行到融化为止）。而得到的这块冰要融化成水，大约需要消耗2000 kDU，而这些水本身加热到20度时，消耗的能量会多一倍。更简单的计算：如果冰和水的质量相同，冰大约能使水降温10度，而冷水则能使剩余温度再降低一半。在我看来，这是一个非常好且便宜（尽管有点麻烦）的冷却方法。是的，要使用它需要动动脑筋，靠小聪明是行不通的，但尽管如此…… PS：在当前更新中，制冰机被削弱了（和其他很多东西一样；看来是遇到危机了，所以满脑子想的都是削减和删减），现在它每秒移除20 kDTU，释放16 kDTU（4 kDTU到空气中，其余的回到自身），但（目前）方案仍在可接受的水平运行。 非竞赛内容 不符合本文概念，但也不值得单独成文的想法和方案。紧凑型卧室 有位朋友（记不清是在这里还是官方论坛了）发现了卧室的一个特点（最小尺寸为12格，规格为4×4）。之后便自然而然地开始研究。 最终成功在64格（最大尺寸）内放置了7张床，且未违反相关标准。

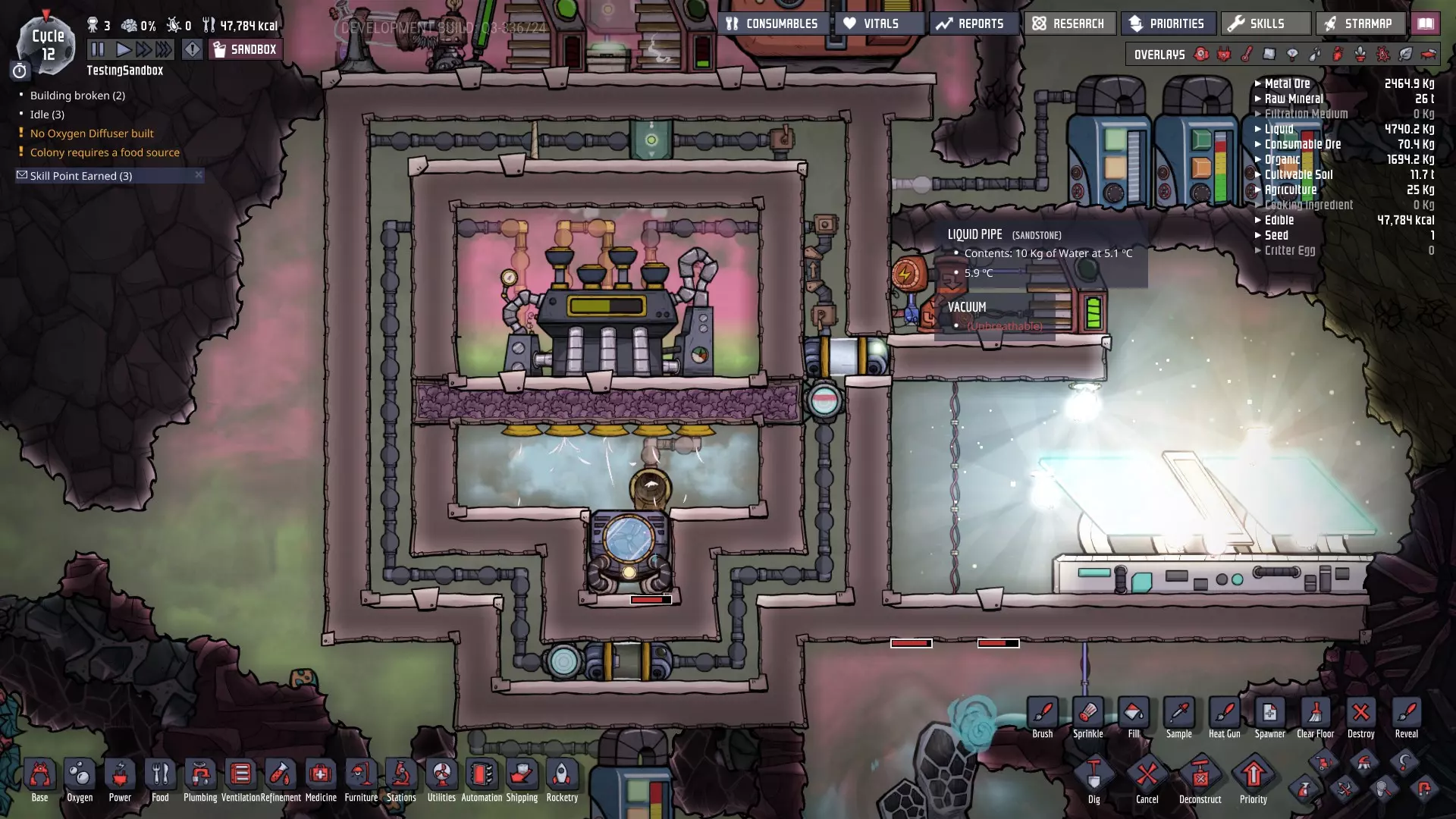

这种设计的缺点在于空气流通问题，下层座位的朋友们只能眼巴巴地，还得做些“体操”活动活动。水冷散热器

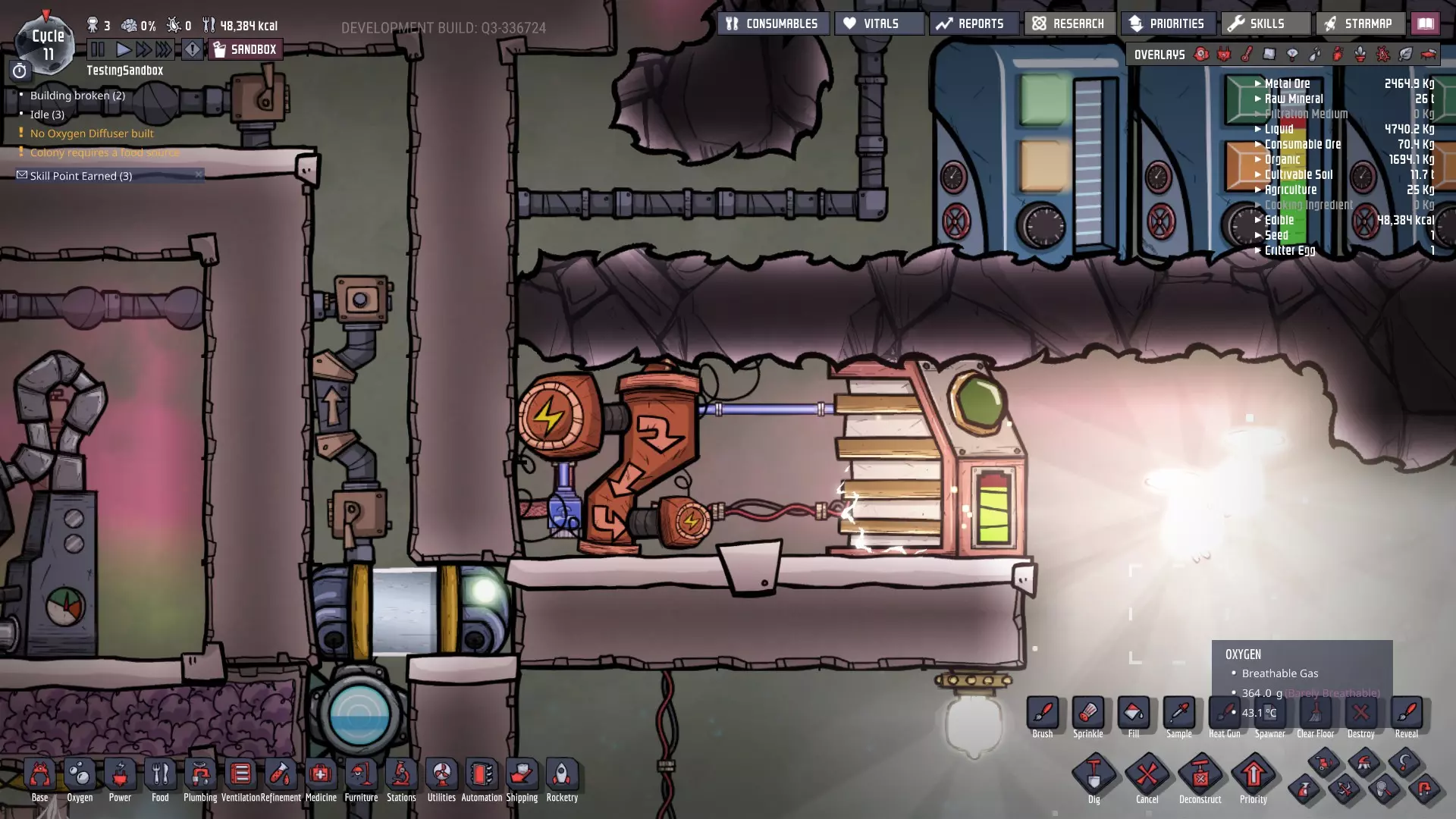

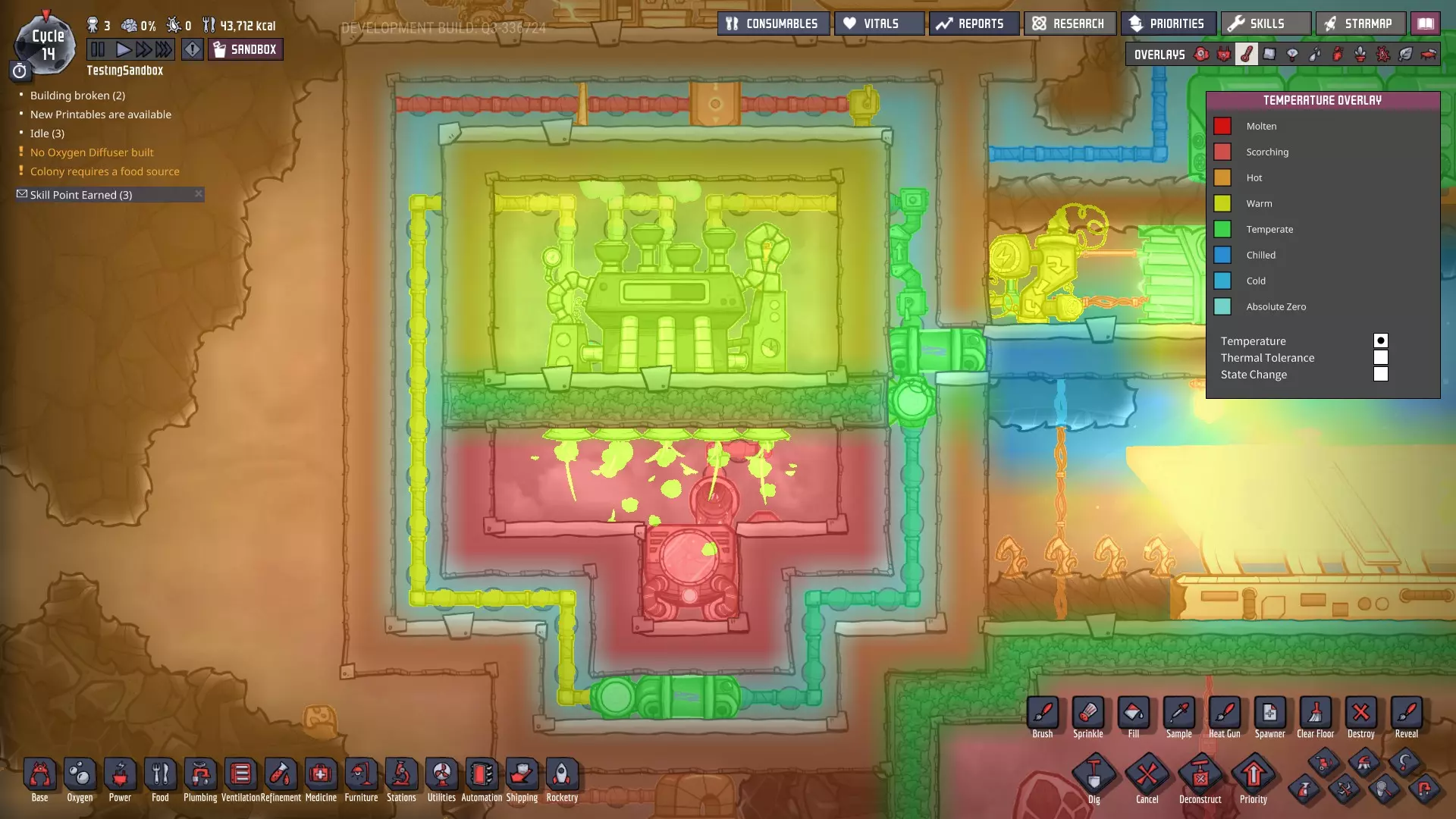

一种相当常见的涡轮机与温度调节器组合方案。它耗电非常厉害（即使在满负荷运行时也是如此），但当需要冷水时（而且总是需要冷水），就不得不做出牺牲。 管道的大致布局和加热图（运行约10个循环后）。

通过桥梁输送热水。带有温度传感器的上部阀门（普通逻辑过滤器）用于排出足够冷的水（如果需要，几乎可以在冰点温度排水），下部是保护系统：如果管道中的水温低于15°C（且水温会下降14°C），阀门将打开并关闭“风扇”（“亲爱的，去暖和一下吧”）。涡轮机采用回热式冷却，其本身由冷却水冷却。管道铺设在保温层（“保温套”）内部，这样就不用费心处理隔热问题了。涡轮机所在的房间充满了氢气和氯气的混合气体（原则上可以使用任意气体组合，前提是“轻质气体”具有较高的热传导率（用于冷却），而“重质气体”具有较低的热传导率（用于隔热））。蒸汽最高温度为160-170°C（理论值，测试中达到155°C），在当前涡轮机（850瓦）下可产生约550-600瓦（测试输出约480瓦）。钢制或类似材质的调温器，也可以使用汞合金：在带风扇的坑中倒入石油/燃油（几瓶），然后通过花岗岩热塑板将这滩液体与蒸汽连接（测试过黄金和花岗岩，未发现差异，因此无需使用稀缺材料）。电力效率会下降，蒸汽温度不超过150°C，但不需要稀有材料。 一点补充说明。涡轮机大约可以处理877。6千瓦热量（入口为200℃蒸汽，出口为95℃水），但输出功率为2千瓦（旧款）和850瓦（新款）。也就是说，其热效率（假设工作原理相同）约为0.23%（旧款）和0.097%（新款），即能将0.23%和0.097%的热能转化为电能。 结论 目前就到这里。锅炉里时常会冒出疯狂的想法，但还需要“将其付诸实践”并进行调试，这可不是件快事。一如既往，欢迎大家提出相关的评论、想法和意见。
