添加自定义道具

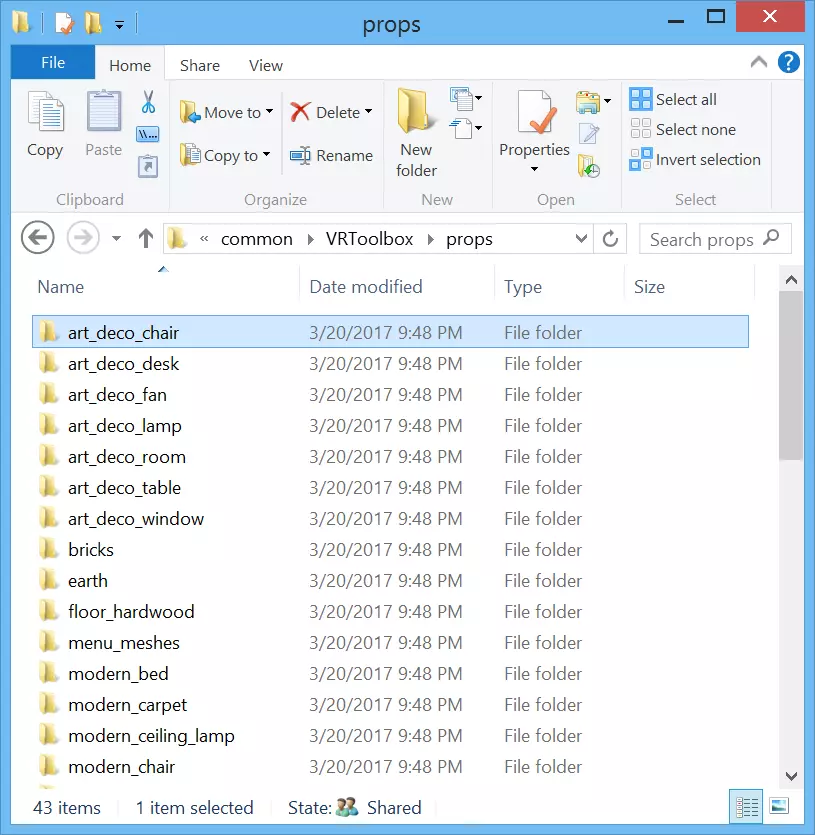

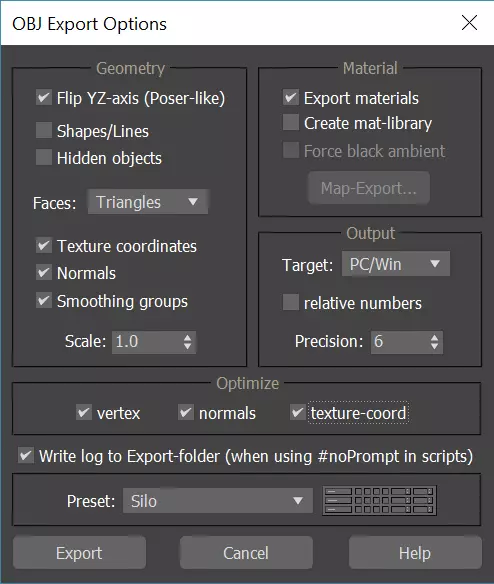

本指南介绍如何将3D对象文件导入VR Toolbox，并可选择通过Steam创意工坊与社区分享。 简介 本指南将引导你制作自己的道具，你可以私下使用或通过Steam创意工坊与社区分享。你制作的道具将在应用内可见，并且可以像应用自带的其他道具一样进行操作。 道具 道具位于应用安装文件夹内的名为“props”的文件夹中。在那里你可以找到我们包含的示例对象。例如，让我们进一步了解art_deco_fan。进入其目录。一个道具包含以下文件： .obj和.mtl文件：这些是3D对象和材质定义文件。 纹理：通常为dds、jpg或png格式。 描述文件。json：告知引擎文件位置及渲染方式。注意：示例文件位于未压缩文件夹中，方便访问。对于您的道具，可将其压缩为.zip文件夹以节省空间，VR Toolbox仍能读取。 3D物体 VR Toolbox支持多种行业标准道具格式。不过，建议使用.obj和.mtl文件，因其为文本格式，若显示异常便于调试。 Obj文件及相关材质可直接从您喜爱的任意3D建模软件导出。 确保网格模型为完整圆形，无开放孔洞，避免用户看到模型内部。道具在VR Toolbox中可完全旋转/自旋，因此需确保每个角度都美观。 材质mtl文件是一种标准材质文件，但其中某些声明的解读方式较为特殊。 newmtl 吊扇 Ns 15 Ka 0.2 0.2 0.2 Kd 0.8 0.8 0.8 Ks 0.3 0.3 0.3 Ke 0.5 0.2 0.35 illum 2 map_Kd 吊扇_d.dds map_Kn 吊扇_n.dds map_Ks 吊扇_s.dds newmtl用于创建材质并定义其名称。 Ka、Kd和Ks分别用于调整计算出的环境光、漫反射光和高光颜色。以上述示例来说，环境光亮度最高可达总亮度的20%，而即便物体旁有非常明亮的光源，漫反射光也会保持在80%的亮度。 VR Toolbox将Ke用作备用颜色，当漫反射纹理从磁盘加载时，物体会以此颜色进行绘制。因此，对于上述风扇示例，当风扇纹理加载时，风扇将显示为统一的棕色，其RGB值为[0.5 0.4 0.3]。为获得最佳效果，请使用漫反射纹理的平均颜色。 map_Kd和map_Kn分别定义了材质使用的漫反射纹理和法线纹理文件。对于高光纹理，可将高光信息存储在法线纹理的alpha通道中，或者使用【map_Ks】作为完整的RGB高光反射贴图。 有关更多选项，请查阅mtl文件类型的相关资料！ 每个物体理想情况下应至少拥有一张漫反射纹理。VR Toolbox支持多种可选纹理： 替代漫反射纹理： 文件名称应与材质文件中的漫反射纹理名称相似，但需在文件名末尾添加“_alt”，以便VR Toolbox能够识别。 法线纹理： 用于表面凹凸映射。 高光纹理： 用于改变物体表面的反射率，例如用于表现闪亮的金属等。 法线纹理与高光纹理的组合： 法线纹理和高光纹理可以合并为一个四通道纹理，其中RGB值代表法线，Alpha通道代表单通道高光。这种设置在需要高光贴图时能提高渲染效率。 你也可以使用仅含法线的RGB纹理，以及单独的仅含高光的RGB纹理。这使你能够以全RGB模式调整物体的反射率，且仅产生极小的渲染开销。 * 如果模型材质未指定法线纹理和高光纹理，VR Toolbox将尝试自动搜索它们。其文件名是在漫反射纹理文件名后分别添加_normal和_specular生成的。 支持的纹理格式包括：dds、png和jpg。 dds文件在渲染方面效率最高，并且支持离线生成的mipmap，这有助于节省应用中道具加载/重新加载的时间。你可以使用第三方应用（如“AMD Compress”或“DDSExportTool”）将png和jpg转换为dds格式。转换前请确保启用mipmap生成功能。 *无法使用第三方应用生成你的。DDS纹理？还是转换大量纹理文件太麻烦？或是难以将法线/高光的DDS文件合并到4个通道中？VR Toolbox: 360 Desktop可以自动为你完成所有这些操作！更多信息请见本文后面的VR Toolbox道具纹理转换模式部分。这对节省你的工作流程时间非常重要！ description.json description.json是VR Toolbox可读取的文件，用于告知程序如何解读对象，例如在【添加道具】菜单中的放置位置。 以下是示例文件的内容： { "type" : "basicprop", "object" : "OverHead_fan.obj", "title" : "装饰艺术风格吊扇", "description" : "一个装饰艺术风格的吊扇", "visibility" : "public", "preview" : "preview.jpg", "scale" : 0.75, "rotation" : [0 90 0], "metadata" : "transparency:off", "tags" : ["styles|art deco", "architecture|fans"] } 此文件遵循标准JSON语法，因此每个字符串都需要用双引号括起来。另请注意，最后一行末尾没有逗号。声明的顺序无关紧要。 description.json声明： tags：用于告知VR Toolbox该道具在【添加道具】菜单中的位置。例如，上述风扇会出现在两个位置。 flags：用于告知VR引擎对模型应用哪些渲染效果。标志列表用逗号分隔，例如："no_cull,no_ao"。no_cull表示应用不应对此道具执行背面剔除。no_ao表示道具不应投射环境阴影。"flags"："no_cull,no_ao"， 灯光：附加到对象的灯光列表。例如： "lights"：[{"pos"：[0.0, -0.6, 0.0]，"color"：[1.0, 1.0, 1.0]}] 缩放：在VR Toolbox中，一个距离单位为1米。如果你的对象使用其他单位，请使用缩放声明来重新调整其大小。 旋转：这是一个由3个角度数值组成的字符串，例如"0 90 0"。 元数据：附加选项：可在光源模型上切换环境光遮蔽阴影投射，如示例文件（及上文）所示。 预览图：用于Steam创意工坊中道具缩略图和标题图的图片。 内置道具 了解VR Toolbox如何读取对象并填充【添加道具】菜单的最简单方法是浏览现有的道具。在Steam中右键点击【VR Toolbox】，选择属性->本地文件->浏览。然后进入props文件夹，你就能看到应用中的所有道具了。

VR Toolbox会在启动时扫描此目录。你的自定义道具需要放置在此处，若指定正确，它们将在【添加道具】菜单中可用。请查看此文件夹及其内容。 VR Toolbox的道具纹理转换模式 此替代模式会获取道具文件夹中的png/jpg文件，将其转换为带mipmap的.dds纹理文件，并将map_Ke的值输出到新的.txt文件中。 此模式只能通过命令行运行程序并附加“-c”来启用。仅在你准备好将（已测试的）.png或.jpg文件转换为.dds文件时运行一次。 一旦VR Toolbox以【转换】模式启动，它加载的每个png或jpg纹理都将被转换为dds格式。因此，请通过控制器的选择菜单和预览轮导航至你的道具。预览模型需要一点时间才能显示。在此期间，VR Toolbox会完成转换。将其放置到场景中。 请注意，这不会以任何方式更改原始模型，只会生成.dds文件。之后，你需要手动编辑材质以使用新的.dds文件。 Steam创意工坊 当你对自己的道具感到满意后，可以将其发布到Steam创意工坊，供他人使用。 操作方法：在VR Toolbox应用的【自定义道具】选项卡中，点击【上传】，并将应用指向你的description.json文件。之后，该道具将在Steam创意工坊中可用。 至少需要在description.json中指定以下声明，道具才能作为工坊物品使用：类型、对象、标题、描述、元数据、可见性和预览图。你需要在此处接受Steam创意工坊条款。 分享你的道具 如果你希望以文件形式而非通过Steam创意工坊分发道具，只需将它们压缩成zip文件即可。 以下是zip文件结构示例： props/my_prop_1/description.json props/my_prop_1/prop1.obj props/my_prop_1/prop1.mtl props/my_prop_1/texture.dds props/my_prop_2/description.json props/my_prop_2/prop2.obj props/my_prop_2/prop2.mtl props/my_prop_2/texture.dds 当VR Toolbox运行时，如果你将此文件拖放到该程序上，道具将被添加到【添加道具】菜单中，并且可以像其他任何道具一样生成。 如果zip文件包含以.room结尾的文件，房间将自动打开。 最后，你可以将.zip文件重命名为。如果您愿意，可以使用VR Toolbox。 若遇到问题 道具问题通常分为以下3类： A) 道具预览界面轮盘中显示有道具空位，但看不到物体： 物体文件问题 - 确保.obj和.mtl文件有效。在导入VR Toolbox前，确保这些文件能在第三方模型查看器（如MeshLab或Open 3D Model Viewer，两者均为免费开源软件）中正常加载。 描述文件（description.json）问题导致道具无法在VR Toolbox中显示。引擎找不到指定的物体文件，可能是description.json存在语法错误。请仔细检查该文件，查看是否有遗漏的引号、逗号等。如果问题仍未解决，可以在Steam社区讨论区发布文件内容，我们会提供帮助。B) 道具显示但呈黑色 - 问题出在对象文件上 - 3D建模软件的导出设置不正确。OBJ文件必须包含模型的清晰网格、UV、法线、切线和副切线。不能有悬浮顶点，网格中不能有乱线。 *在3DS Max中，模型名称必须与OBJ文件名匹配。材质名称必须与MTL文件第一行的名称匹配。使用Maya时，名称似乎无关紧要。 *在3DS Max中，当OBJ导出对话框中的“创建材质库”选项处于激活状态时，模型也会出现黑色显示的情况。 C) 道具显示但表面仅显示备用的“Ke”颜色值，而非预期的材质及其纹理。 问题出在。mtl文件 - 纹理未定义或材质无法找到一个/所有指定的纹理。 道具渲染不正确 如果道具过大（甚至可能大到完全看不见），请确保使用缩放声明进行适当缩放。尝试使用0.01的缩放值。VR Toolbox的默认道具是以米为单位创建和导出的。 如果道具默认方向不正确，可在其description.txt文件中使用旋转声明来调整方向。 如果道具着色出现问题，可使用渲染调试热键CTRL+SHIFT+F9来循环切换其材质和渲染组件。这些选项也可在应用的【DEV】选项卡中找到，同时还能查看几何线框选项。以下是不同的着色可视化效果： 完整渲染 漫反射材质 法线材质 高光材质 漫反射光 高光光 环境光遮蔽 显示纹理UV补丁 显示占位颜色（Ke备用颜色值） 如果道具网格和纹理正常工作，但网格中的光照法线方向颠倒： 这是网格轴心方向的问题—— *3DS Max特有的情况； 1)确保重置轴心方向（从正视图观察；+Z轴向上，+X轴向右，+Y轴为屏幕深度） 2)然后使用以下设置导出obj文件：

最初发布时间：2016年 更新时间：2017年7月13日 - 内容扩展并增加了更多细节。 更新时间：2018年8月6日 - 在【道具渲染错误】部分新增了渲染调试可视化选项。
