一份帮助创建房间和基地空调系统的简明指南。我将介绍几种不同的房间冷却系统。 大气空调单元 在本节中，我将概述大气空调单元的设置和操作。这是一个相当简单的系统，可用于冷却房间或气体。

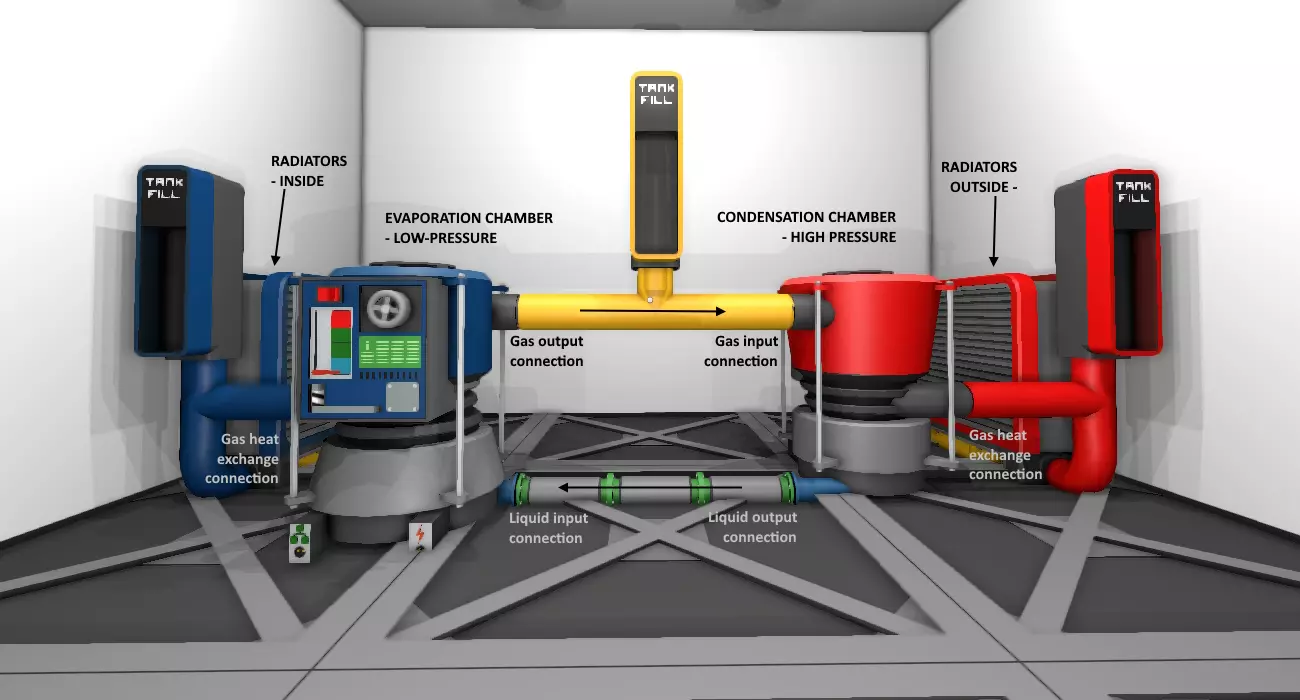

这里的设置非常简单。空调装置会从输入端吸入气体，然后将其输送到输出端，同时通过将热量排入废气来冷却气体。空调装置本身就是一个泵，因此你无需将气体泵入其中，它会自行吸入气体。同样，它也会将气体从另一端泵出。在上方的图片中，我使用了一对被动通风口来吸入房间空气并将其排回房间。该装置没有任何压力调节功能，因此如果连接到管道网络，只要有气体可吸入，它就会持续将气体泵入管道。 你需要将散热器放置在你想要冷却的房间外部。在这个演示中，我使用了中型散热器，但管道散热器也同样适用。你需要为废弃管路充入气体。用于此目的的最佳气体是污染物。 空调机组内置恒温器，可让你设定希望气体达到的温度。该机组会根据需要自动关闭和重新启动，以达到并维持所需温度。 墙壁冷却器 墙壁冷却器的设置与大气控制单元几乎相同。唯一的区别是墙壁冷却器没有气体输入和输出端口。它直接对房间内的气体进行操作，通过其正面吸收热量，并将热量排入相连的废弃管道中。墙壁冷却器没有内置恒温器，只要开启就会持续运行，直到通过电源开关或数据信号命令其关闭。 蒸发-冷凝室 在本节中，我将介绍蒸发室和冷凝室的使用方法。这是我在火星上验证过的一种可行配置。 这里有一张简易的设置示意图供参考，我对各部分进行了颜色编码。
系统包含三个独立且互不交换气体的气体网络和一个液体网络。这三个气体网络分别是内部散热器网络、外部散热器网络以及交换网络。机器不会吸入任何散热器网络中的气体，仅传递热能。我在每个网络上都放置了储罐单元，用于在管道中充入污染物。不要在液体管道中填充任何物质，机器开始运行后会自行使用。在我的测试中，我使用了污染物作为具有最高热传递率的气体。 工作原理：蒸发室会吸收热量并将其传递给内部气体。随后，低压热气将通过气体管道进入冷凝室，并在高压下聚集。高压气体在冷却时会凝结成液体，同时将热量传递到外部散热器。随后，冷却后的液体将通过液体管道从冷凝室流向蒸发室，在那里被加热重新变成气体，从而完成循环。在实际操作中，你可能会发现大部分冷却后的气体仍以气态形式通过液体管道返回。只要压力不超过6000千帕，这种情况是没问题的，否则会使液体管道面临损坏风险。 设备安置：首先，确定你想要放置这两个装置的位置。在我的测试中，我将蒸发室放置在需要冷却的房间内，而冷凝室则放在房间外。目前尚不清楚这是否是系统正常工作的必要条件，也不确定它们是否可以同时放在室内或室外。将蒸发室的气体输出接口连接到冷凝室的气体输入接口。这条管道是蒸发室的热气向冷凝室传递热量的通道。 将冷凝室的液体输出接口连接到蒸发室的液体输入接口。这是将冷液体或气体送回蒸发室的回流管路。 你需要通过连接两台机器的管道为它们提供用于热传递介质的气体。在上方的演示图中，我在管路上放置了一个气罐储存单元。我使用装满污染物的气罐为系统充能。完全为机器充能大约需要5个压力为5千帕的气罐。室内散热器 在你想要冷却的房间内部放置一个散热器。我在图片和测试中使用的是中型散热器，但管道散热器也应该适用。将其连接到蒸发室的【气体热交换接口】。这个散热器将用于吸收房间内的热量，从而降低房间温度。该网络需要通入气体才能运行。在上面的演示图片中，我在管路上安装了一个罐式储存单元。我使用装满污染物的气罐为系统充能。我用一个气罐就为散热器完成了充能。一旦管路中有了气体，你可以移除罐式储存单元，也可以将其留在原位。 室外散热器 在房间外部放置另一个散热器。这个散热器是你用来散发从房间吸收的热量的装置。该散热器与冷凝室的【气体热交换接口】相连。在我上方的演示图中，我在管路上放置了一个气罐存储单元。我使用装满污染物的气罐为那里的系统充能。我用了一个气罐为散热器充能。一旦管路中有气体，你可以移除气罐存储单元，也可以将其留在原位。 你可以在管路中使用不同的气体，但要知道每种气体的热传递特性差异很大，而我们这里的目标是将热量从一个区域转移到另一个区域。 一切搭建完成并供应气体后，你就可以开始设置机器了。我将蒸发室的压力设置为约100千帕，冷凝室的压力设置为约4000千帕。设置好压力后，就可以启动机器了。 这两台机器都没有内置恒温器，它们会持续运行并传递热量，直到通过开关或数据端口的指令关闭。 恒温器逻辑电路 除了大气空调机外，你需要一个恒温器电路来控制你的空调设备；否则，它们会一直不停地运行，可能导致房间温度比你想要的低很多。 这是我用过的一个简单电路。

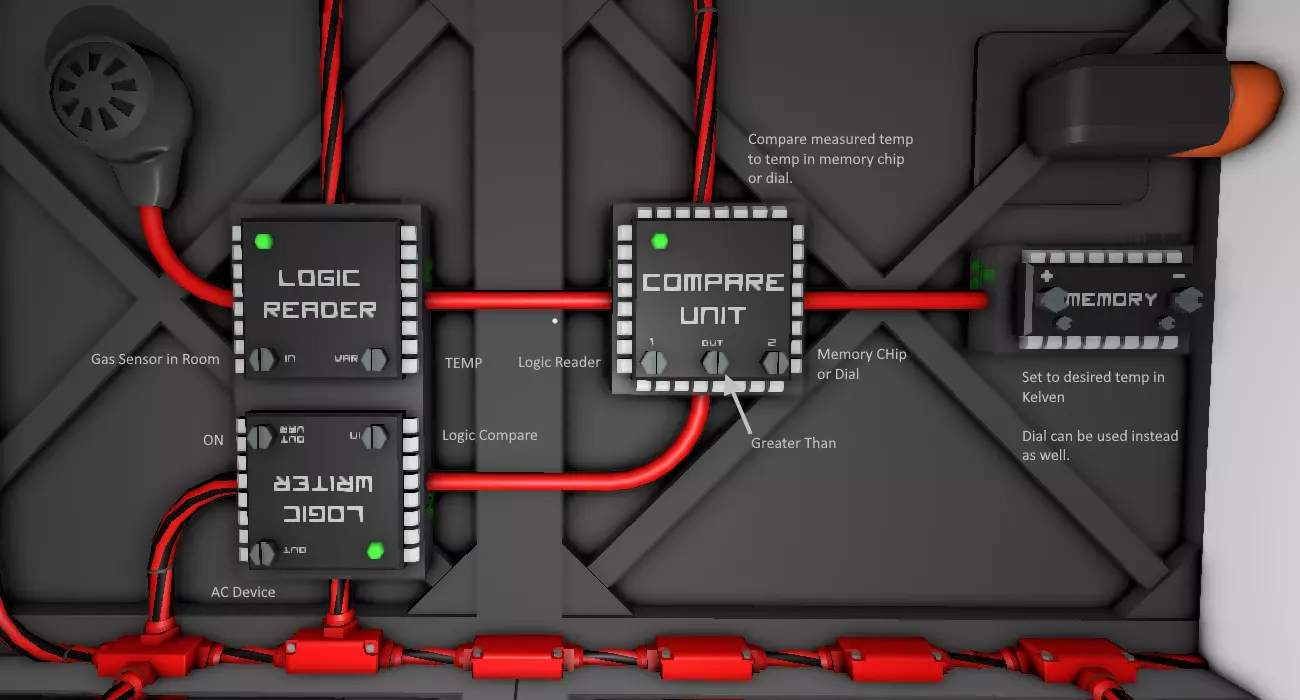

注意：气体传感器以开尔文为单位读取温度，并且此电路没有配备转换为摄氏度的转换电路。我使用游戏外的其他工具进行转换，以确定需要设置的期望温度值。 在构建电路时，请务必为组件命名，使其具有明确含义，以便在对芯片编程时能够找到正确的部件。在我的示意图中，我对所有线路进行了连接，使每个输入和输出都只有一个选项，但逻辑写入器的输出除外。这并非必需，在实际操作中也很少这样做。 气体传感器： 显然，这是我们读取房间内气体温度的装置。它需要放置在我们要冷却的房间中。电路的其余部分可以放置在任何方便的位置。 逻辑读取器： 一种逻辑输入/输出芯片。 用于从气体传感器读取数据。将输入设置为气体传感器，并将变量设置为温度。 目标温度变量： 内存芯片或开关旋钮 用于存储我们所需的温度数值，这里我使用了内存电路，但也可以使用旋钮，以便日后根据需要轻松调整。 比较单元： 一种逻辑数学芯片。 用于将测量到的温度与我们存储的变量进行比较。将输入1设置为逻辑读取器，输入2设置为用于存储目标温度的内存芯片或旋钮。将输出设置为大于。在此配置下，若测得温度高于目标温度，该装置将输出变量【1】；否则输出【0】。 逻辑写入器： 一种逻辑输入/输出电路。 我们用它向机器写入数据。在本案例中，用于控制空调设备的电源状态。将输入设置为逻辑比较芯片。将输出设置为空调系统所用的特定机器：壁式冷却器或蒸发室。将输出变量设置为电源。如果冷却系统中有多个需要开关的设备，可在此处使用第二个逻辑写入器。例如，蒸发室和冷凝室都属于该冷却系统。多个逻辑芯片可从单个源芯片获取数据。逻辑读取器的输出端必须连接到被控设备的数据端口。部分设备的数据端口与电源端口共用，而其他设备则拥有独立的电源端口和数据端口。
