一个用于检测下游传送带是否堵塞并丢弃多余输入以保持上游传送带流动的逻辑电路。该电路能准确检测传送带是否堵塞，不会随机丢弃物品。 逻辑电路 该电路使用3个传送带读取器、2个与门、1个非门和1个传送带过滤器。 首先，输入传送带被分流为3/4和1/4两条传送带。1/4的传送带上安装有3个传送带读取器。当输出传送带未堵塞且物品正常流动时，3个传送带读取器中最多只有2个会同时被触发。当传送带堵塞时，3个传送带读取器会全部被触发。 为了检测3个传送带读取器全部被触发的情况，通过2个与门的级联对所有3个传送带读取器的输出信号执行逻辑与运算。与门的输出随后被非门取反。得到的信号控制着传送带过滤器。

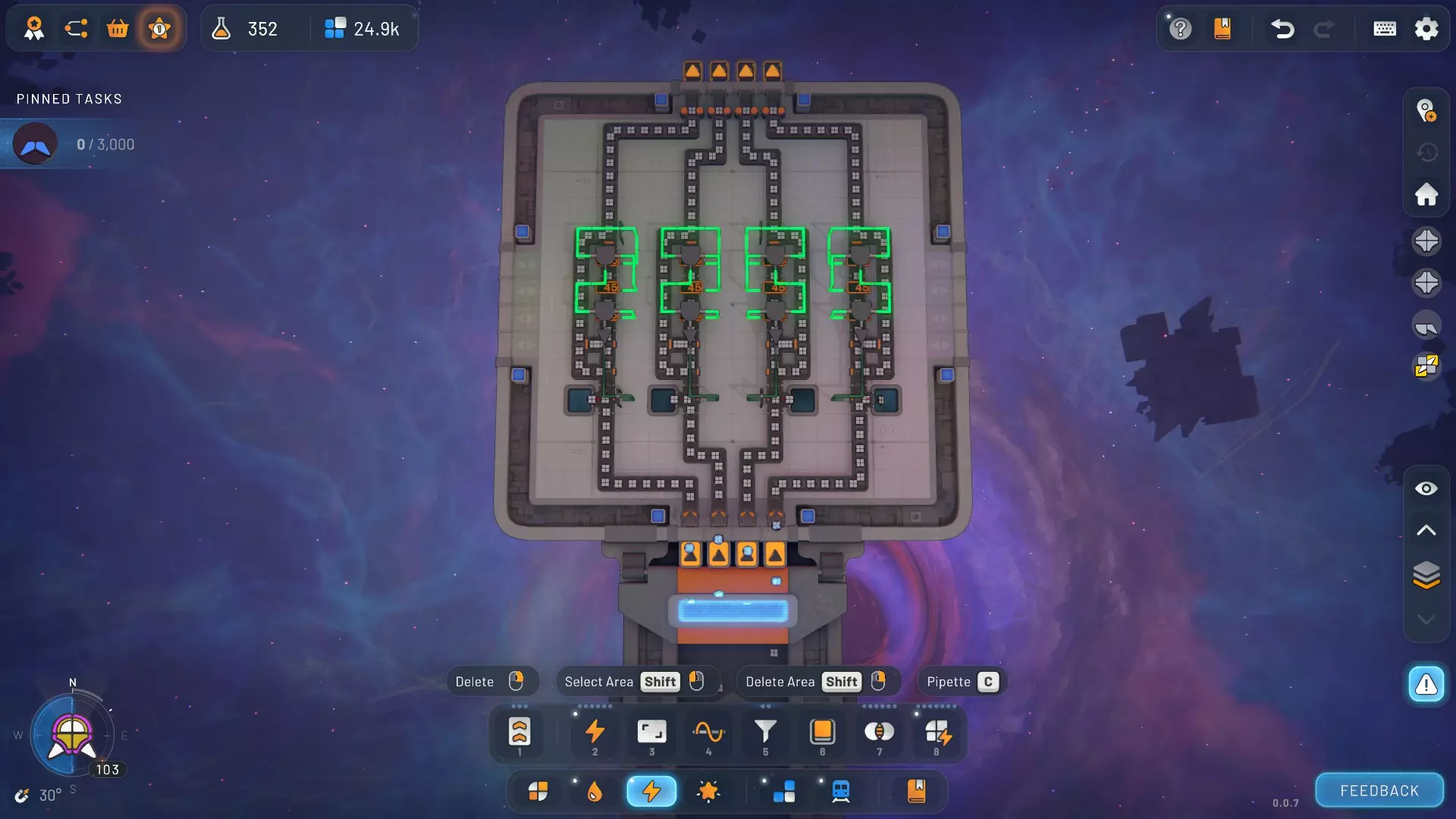

1x1方块蓝图 这是一个紧凑型1x1方块蓝图，第一层有4条输入传送带。
