一份带蓝图的分步指南，用于构建可扩展的MAM（万能制造机），它可以生产任何随机的操作器形状。 简介 在本指南中，我将详细介绍MAM每个模块的设计并解释其功能。每个模块的蓝图可在其对应章节以及指南末尾找到。 当提及形状时，我将使用与游戏相同的符号和顺序。一个形状由多个图层组成，每个图层包含四个部件，部件有类型和颜色之分。第一个部件“Cu------”位于右上角，第二个部件“--Cu----”位于右下角，其余部件按顺时针方向排列。 此MAM是在游戏的0.0.9-rc7版本中构建的。如果你想查看成品并自行了解其功能，或者只是想复制MAM，本指南底部有几个不同尺寸的完整MAM蓝图。 设计注意事项 MAM仅接受基础形状（1层，所有四个部件未着色且类型相同）和基础颜色（红、绿、蓝）作为输入，并在现场生产出其他所有物品。 MAM将按生产线进行组织。每条生产线接收一整条传送带的每种基础形状，并输出一整条传送带的所需形状的单个图层。多层形状每层需要一条生产线。 MAM从一端接收输入，并在另一端输出所需形状。它可以向侧面无限扩展。限制条件 虽然此MAM可以生成所有随机的操作器形状，但它并非通用型MAM。 它无法在晶体层下方生成间隙或引脚。 它无法在同一层内生成不同颜色的晶体。 MAM

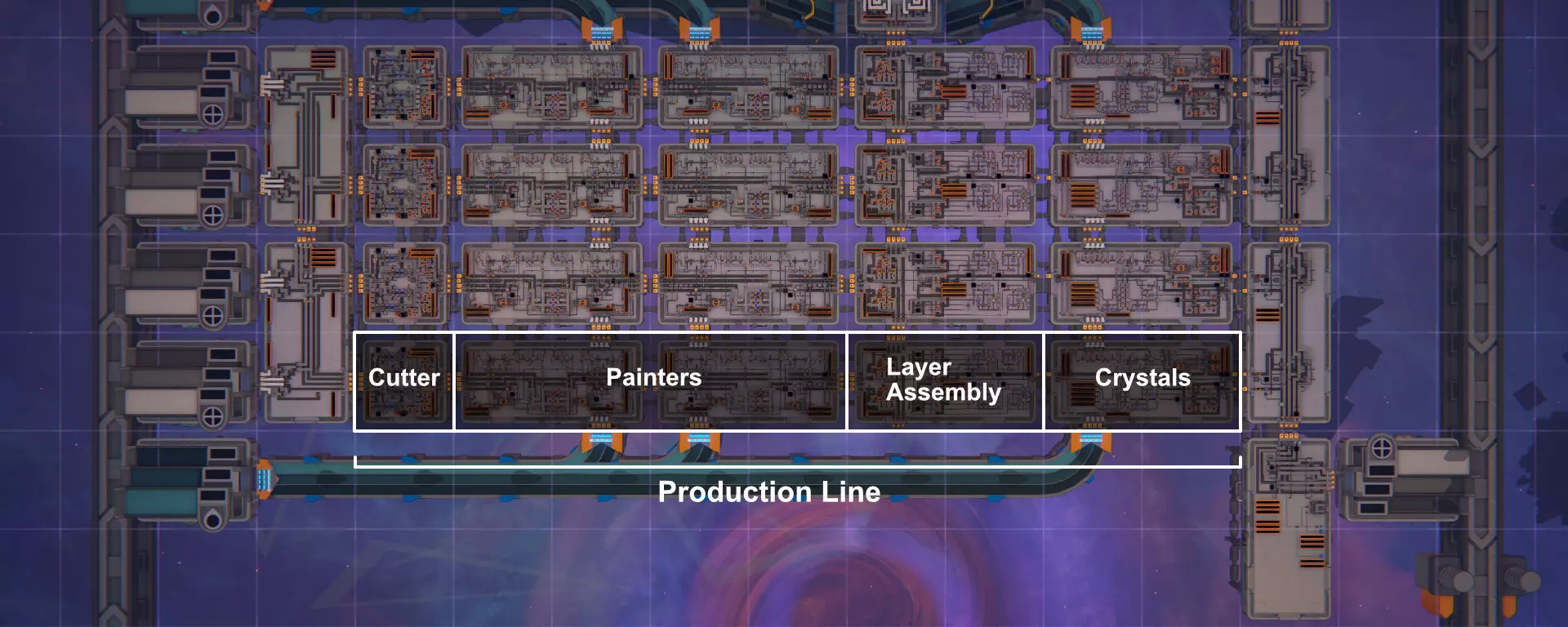

上图展示了MAM及其构建模块的布局。形状通过MAM从上到下输送。主要构建模块是生产线，底部的平台是控制基础设施，同时负责成品形状的输出。其余标记的平台是支持基础设施，用于为生产线供应资源。MAM可以向右无限扩展。 1. 生产线

MAM的基础构建模块。每条生产线生成所需形状的一个图层。相邻的生产线协同工作以组装多层形状。 1.1. 切割器

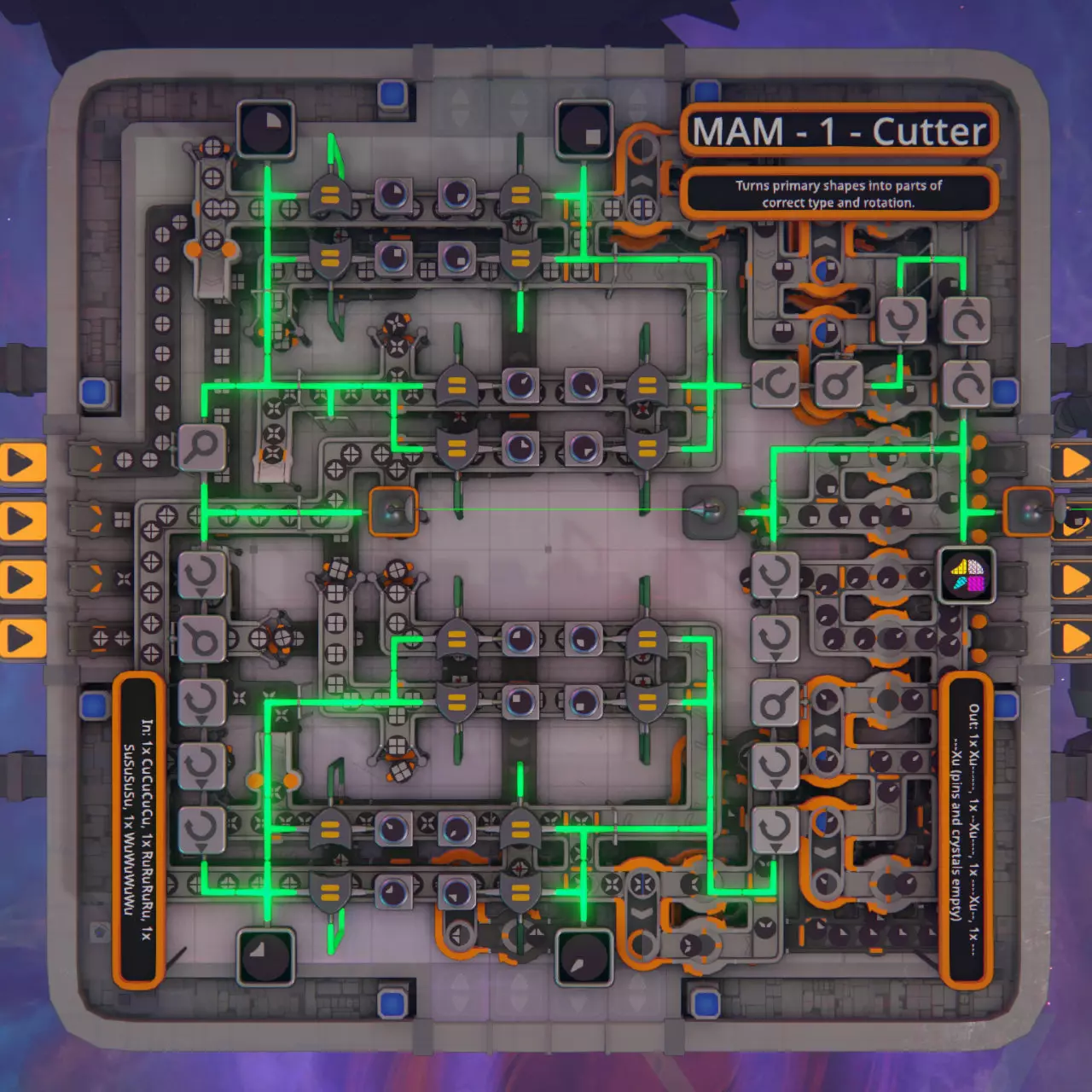

第一步是获取基础形状，并根据需要将它们切割成零件。 切割模块需要每条基础形状的传送带作为输入，并输出四条包含正确类型和旋转方向的单个零件的传送带。一个线路信号提供一层形状模板，该模板决定每个零件的生产类型。模板中的间隙、销钉或晶体将导致该零件出现间隙。 形状分析器的工作原理

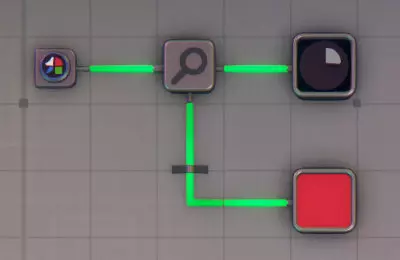

首先，模块需要确定每个部件所需的类型（如果有的话）。形状分析器将形状作为输入信号，并具有两个输出信号。其右侧的输出信号会显示输入最底层第一个部件的类型，而底部的输出信号则显示同一部件的颜色。 筛选传送带

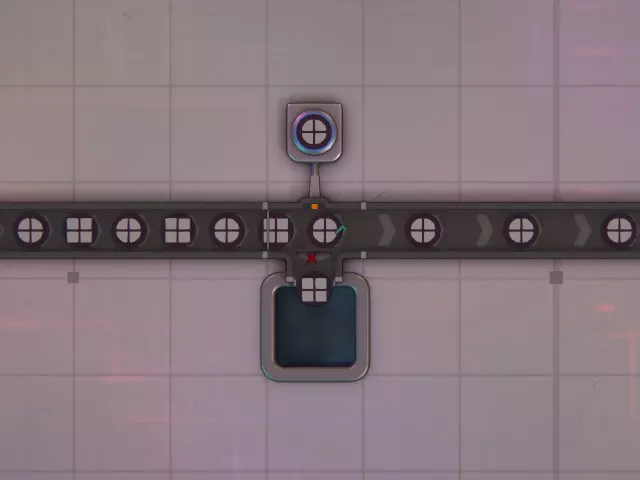

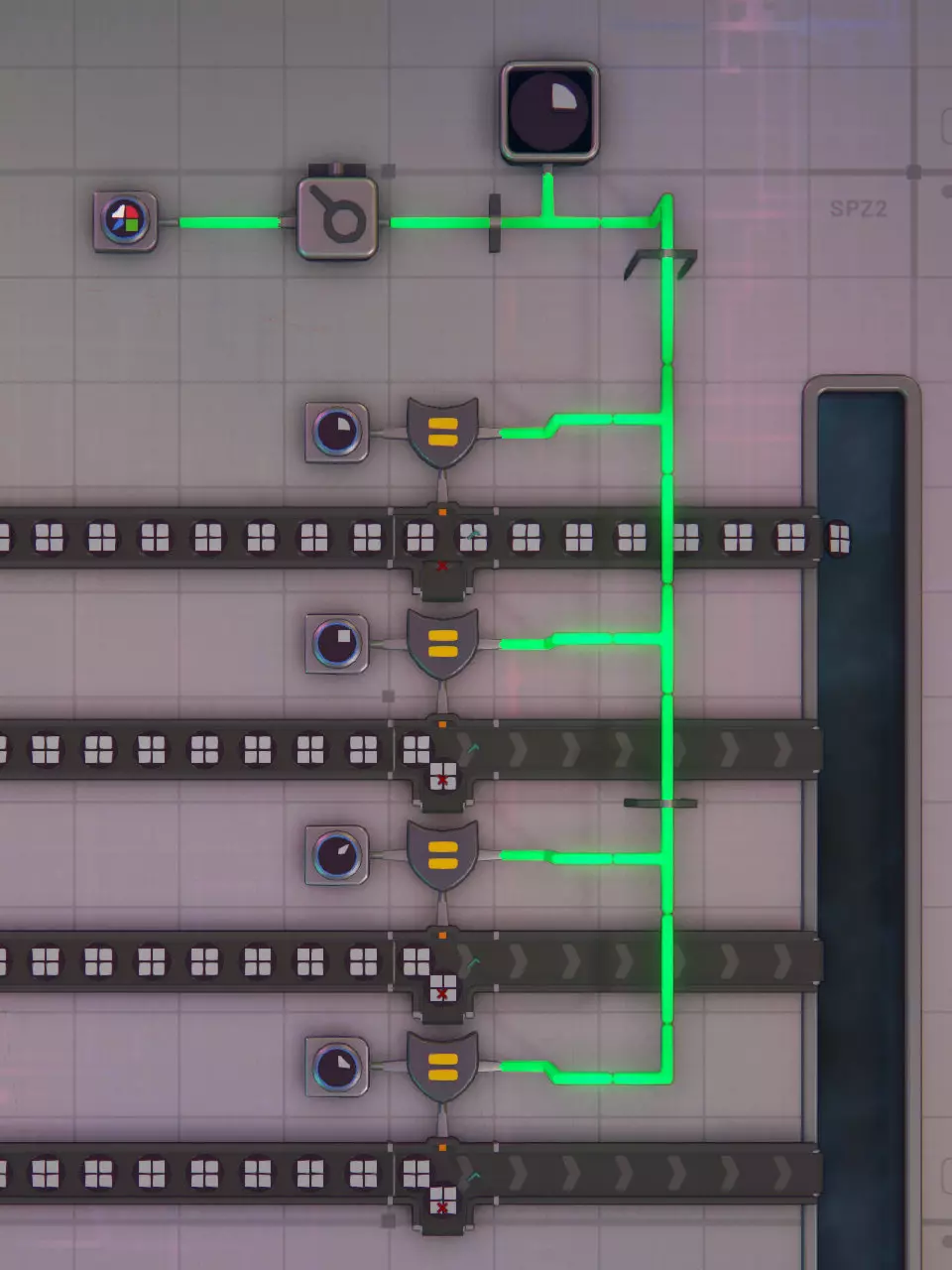

在这种情况下，只需要类型信号。它会与信号生成器设置的静态信号进行比较。如果匹配，比较结果会输出布尔值“1”（真）；如果不匹配，则输出“0”（假）。当信号为“1”时，传送带过滤器允许形状通过；当信号为“0”时，会将形状分流到侧面。由于侧面没有连接任何路径，传送带会一直卡住，直到信号发生变化。 假设输入传送带已正确排序，该电路不会检查传送带上实际的物品。根据图片中信号生成器的设置，从上到下的传送带应依次运送圆形、正方形、星形，最后是菱形。 分割成部分

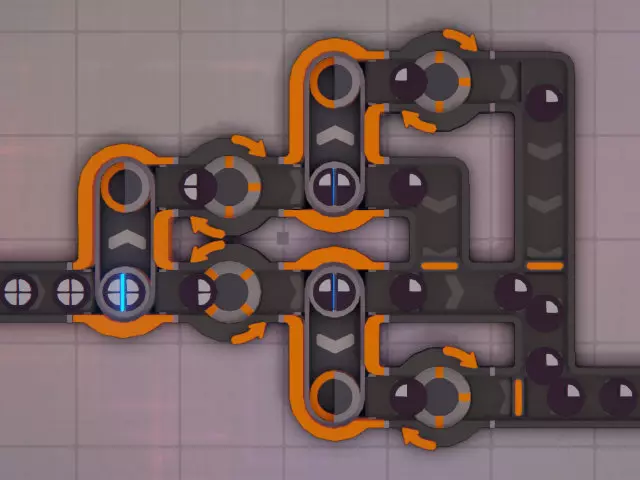

现在已选择所需形状，接下来需要将其切割成多个部分，并将这些部分旋转到正确位置。使用切割器而非半破坏器时，1个输入形状会变成4个部分，因此只需消耗输入传送带的四分之一，就能完全填满第一条输出传送带。 Getting All Four Quarters

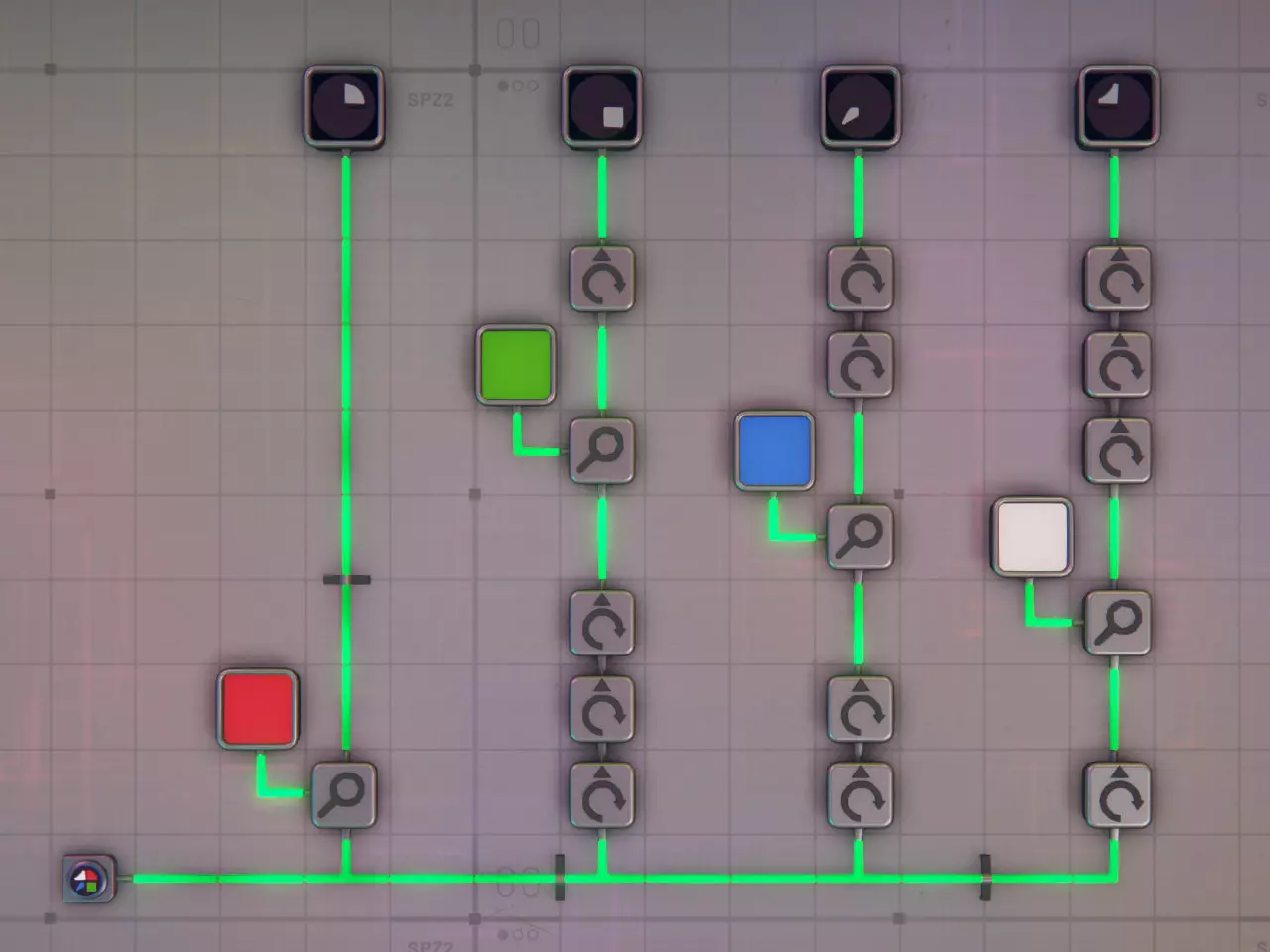

现在需要为该层的其余三个部分重复整个流程。通过在输入信号上使用模拟旋转器，分析器可以输出其他三个部分的类型和颜色。 如果输出信号的旋转很重要，分析器的输出需要通过额外的模拟旋转器进行处理，以完成一整圈360°旋转，如旁边的图像所示。 请注意，只有一个模拟旋转器可实现顺时针90°旋转。因此，如果分析器从第一部分“Cu------”开始，旋转一次后将输出第四部分“------Cu”。要得到第二部分“--Cu----”，输入信号必须旋转三次。由于仅使用输入传送带的四分之一来填充一条输出传送带，因此在使用包含四个相同部分的模板时，一条输入传送带刚好足以填满所有四条输出传送带。 1.2. 涂装机

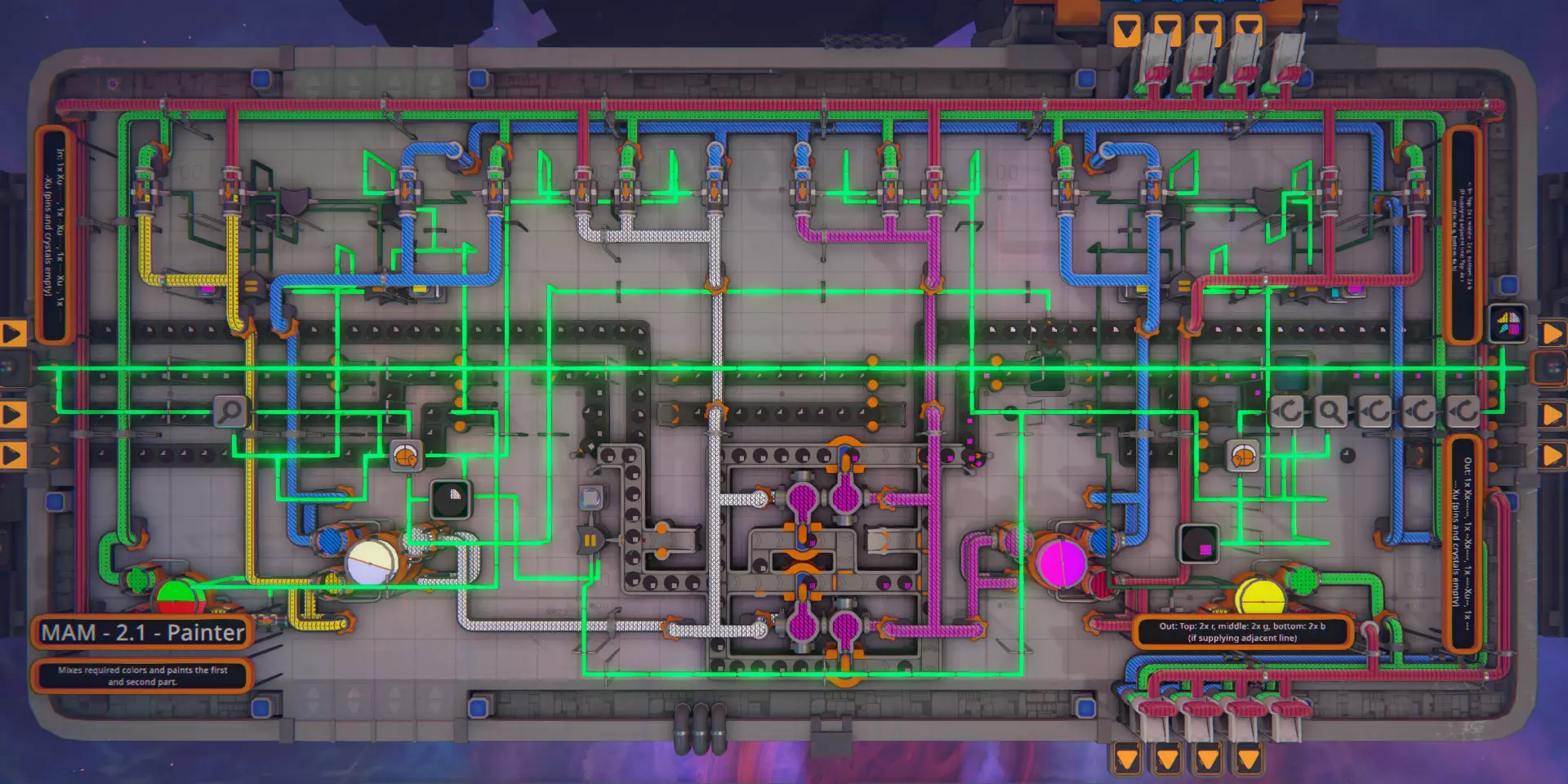

下一步是对部件进行涂装。由于其尺寸，涂装模块被拆分为两个1x2的平台。每个平台可将四个部件中的两个涂成七种可用颜色中的任意一种。 基础色（红、绿、蓝）从侧面输入。每个涂装平台每种基础色需要2个输入（如果要向相邻的生产线提供基础色，则需要4个）。颜色可根据需要进行混合。每个部件可以被涂成不同的颜色。 一个线路信号提供一层形状模板，用于确定部件的涂装颜色。该线路信号会被中继到切割模块。 涂装模块工作原理：颜色混合器

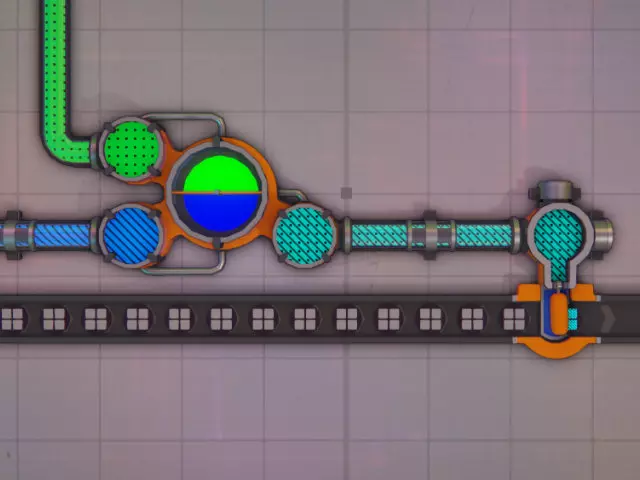

由于仅提供三种原色，因此需要现场调配间色和复色。每个调色器有两个输入端和一个输出端，它会消耗各0.5单位的输入材料来生成1单位的输出材料。一个调色器可以为两名画家供料。每条传送带需要四名画家，因此需要两个调色器。 管道闸门 最简单的设置是每条传送带每种颜色配备两个调色器（白色需要三个），这样每条传送带总共需要9个调色器。不过，借助管道闸门，可以将调色器的输入端切换为不同颜色。通过这种方式，每条传送带仅需三个调色器就能调配出所有可用颜色。要生成所有二次色，装置需要能够提供以下输入组合： 输入1 输入2 输出 红色 绿色 黄色 红色 蓝色 品红色 绿色 蓝色 青色 黄色 蓝色 白色 对于白色，任何二次色都可以与对应的原色混合，此处随机选择了黄色和蓝色。输入颜色的选择唯一影响的是每种原色的消耗量：生成1单位白色时，黄色与蓝色的组合会消耗½单位蓝色，但仅消耗¼单位红色和¼单位绿色。

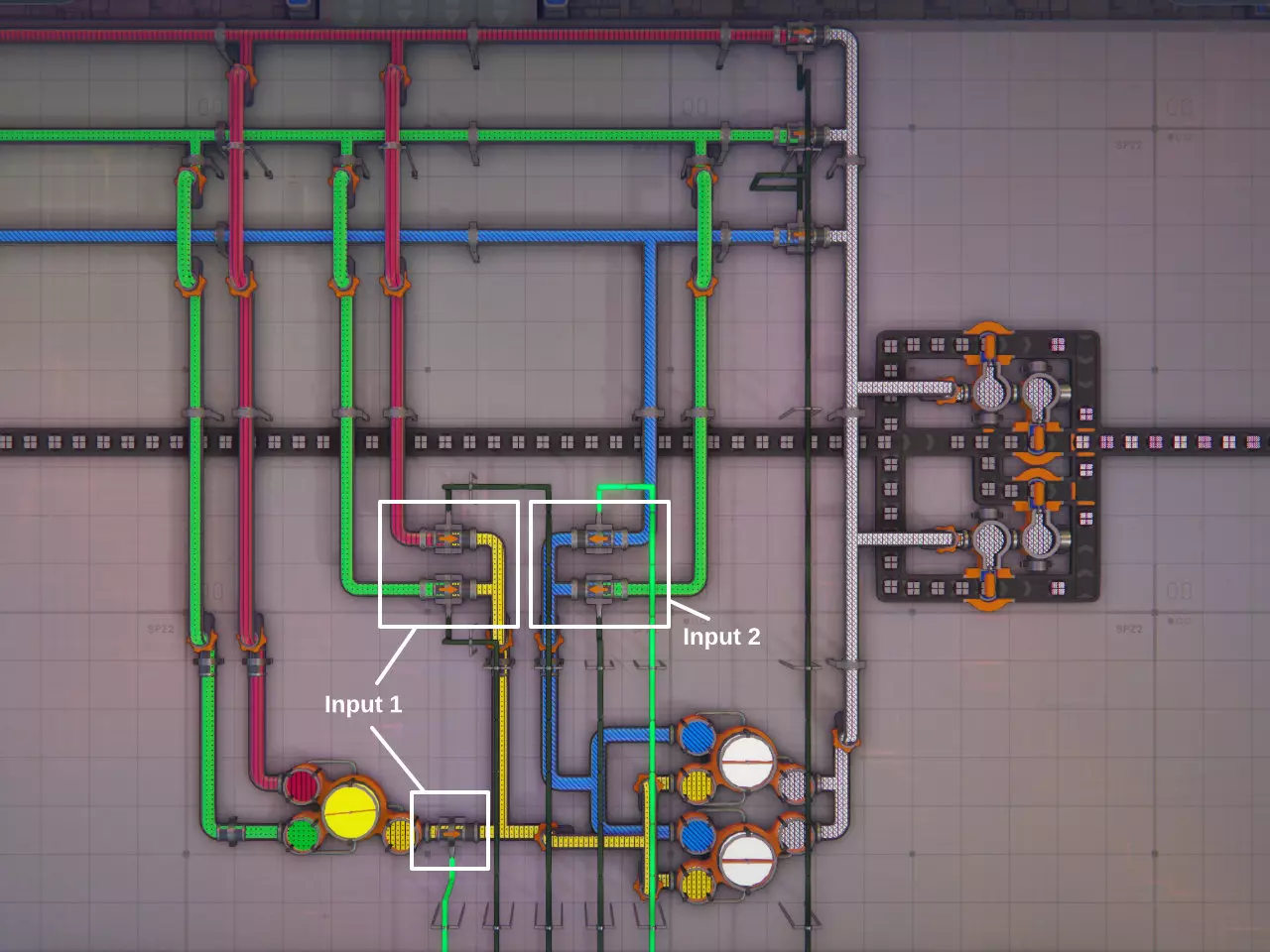

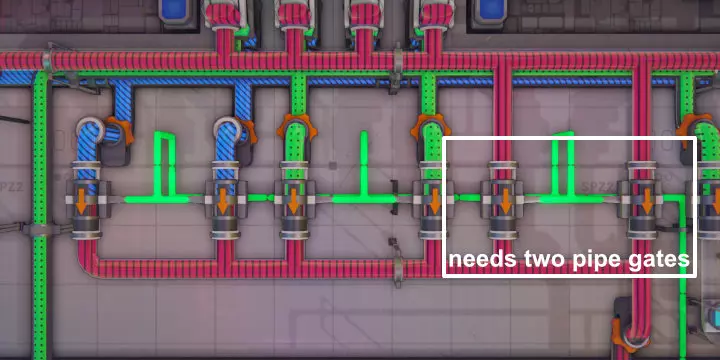

左侧图片展示了涂装模块中使用的管道设置。控制混合器输入需要五个管道闸门，另外还需要三个闸门来让原色也能流向涂装器。 如果颜色混合器的两个输入都提供相同的颜色，其输出也会是该颜色，因此通过混合器向涂装器供应原色的替代设置也是可行的。 需要注意的是，当输入改变时，如果颜色混合器的所有内部储罐都处于满状态，混合器将无法排空储罐，从而堵塞管道。由于无法像传送带那样将管道中的物料排到空间中，我发现防止管道堵塞的唯一可靠方法是用涂装器消耗掉剩余的颜色。随后将所有产生的颜色错误部件分拣出来并丢弃。

通过向皮带过滤器提供形状信号可以轻松实现这一点。任何通过过滤器的形状都会与该信号进行比较，匹配的形状会被放行，不同的则会被分流到侧面。这会同时检查类型和颜色。 控制电路

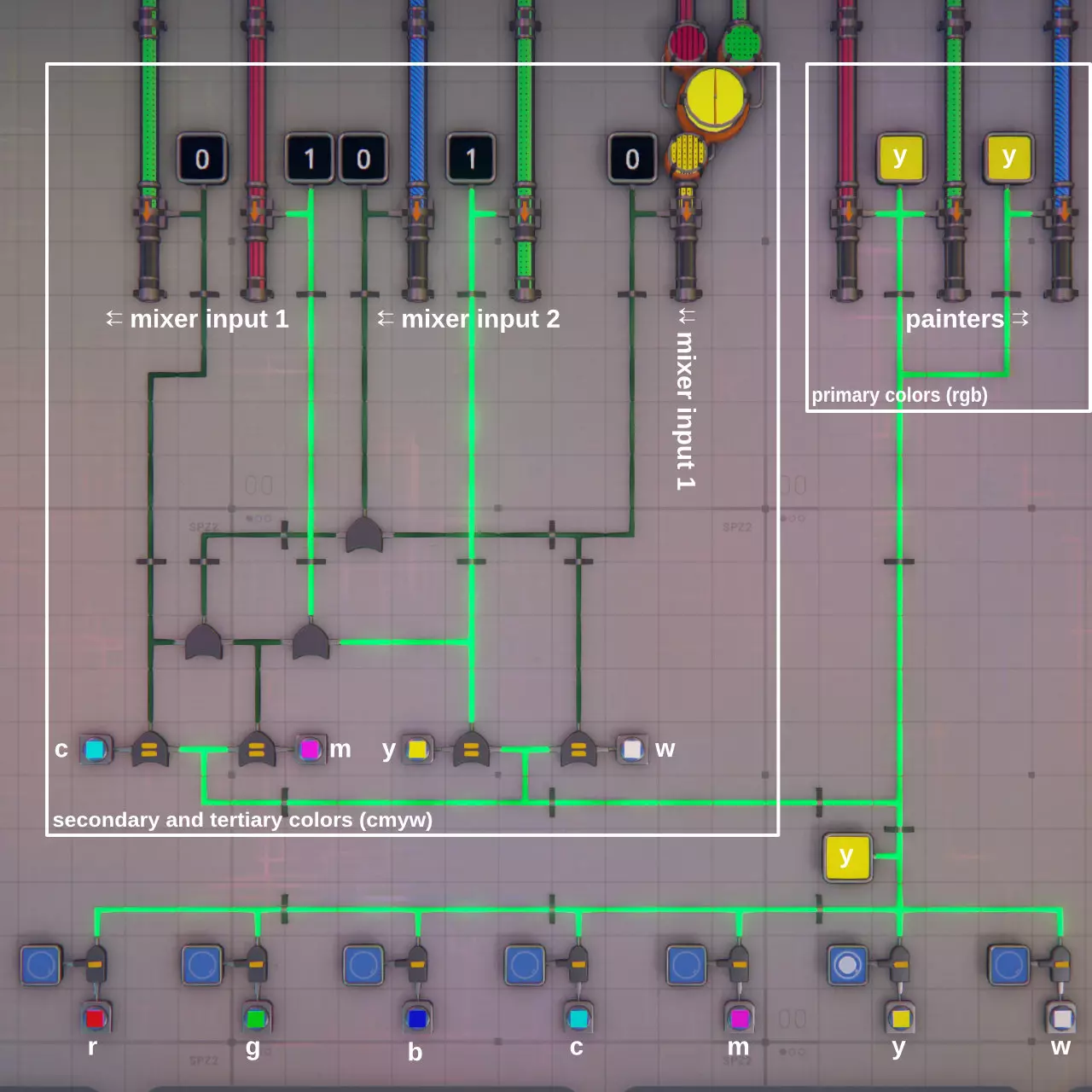

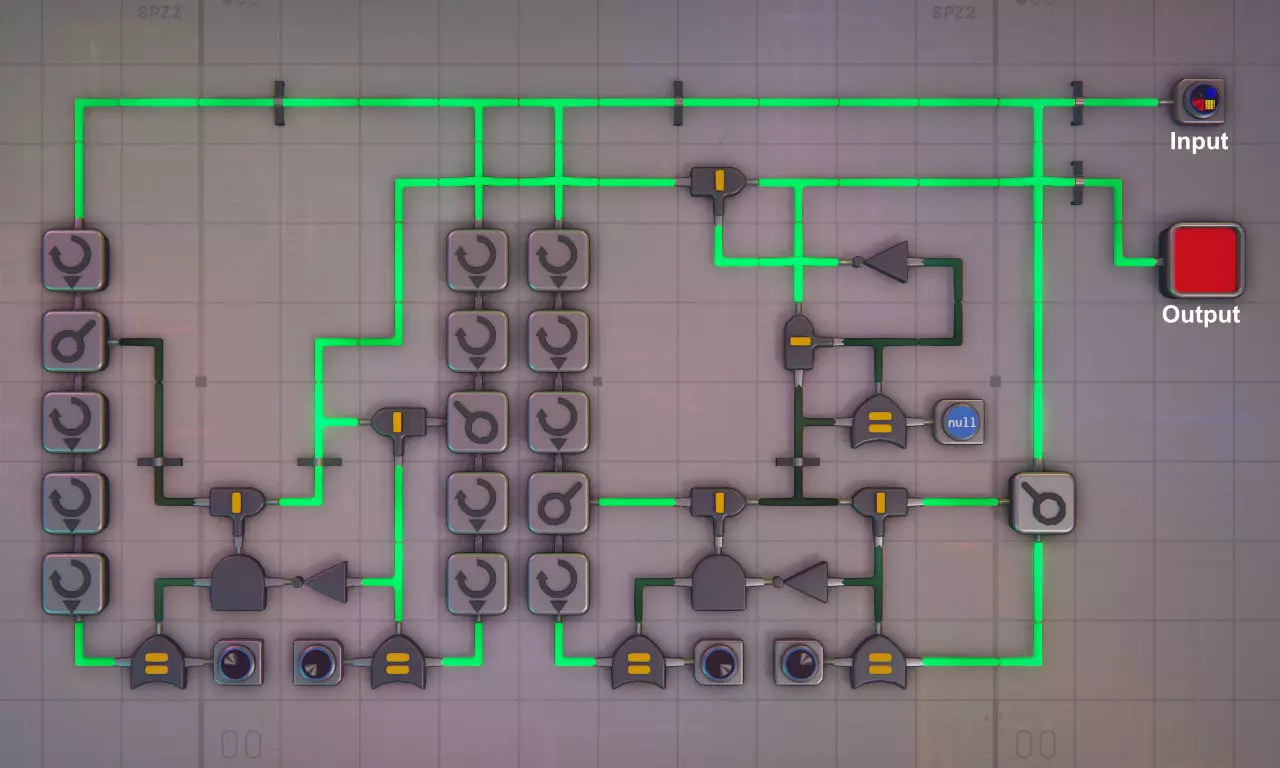

左侧图像展示了管道闸门的控制电路。底部的按钮和信号发生器仅用于为电路提供测试信号。目前，给出的是黄色的“color-y”信号。 右侧的三种原色最为简单。如果管道闸门接收到颜色信号，它将只允许该颜色通过。因此，未改变的颜色信号会传送到管道闸门，当管道中的颜色与信号匹配时，闸门允许流体通过。当前信号为黄色，所以所有三个管道闸门均处于关闭状态。 左侧是为混合器供电并生成二次色和三次色的电路。它向管道闸门发送“1”（真）或“0”（假）信号。管道闸门在接收到“1”信号时打开，接收到“0”信号时关闭。前四次比较会检查输入信号是否与任何次要或 tertiary 颜色（原词：tertiary colors）相等。如果是，比较器会输出“1”信号；如果不是，则输出“0”。此输出信号现在会传送到对应原色的管道门。在图片中，请求的是黄色，因此输入1的红色和输入2的绿色被开启。 游戏对“0”信号和无信号的处理方式不同。尽管线路不会亮起，但在游戏中，“0”是一个实际的信号。因此，如果同一线路中同时传入“1”和“0”信号，“1”不会覆盖“0”，而是线路会因信号冲突而产生错误。因此，如果多条线路通向同一个管道闸门，它们不能直接合并，而必须通过或门进行组合。 最后一个注意事项：管道闸门的吞吐量与流体发射器/接收器相同，也就是说非常小。一个管道闸门刚好能为四个喷漆器供色，因此在这种设置下一个闸门就足够了。如果需要更高的吞吐量，则必须使用多个管道闸门。 重新路由未喷漆部件：最后需要一种方法，将不应喷漆的部件绕过喷漆器进行路由。此时可以进行另一个比较，即与“color-u”未喷漆信号进行比较，由该信号控制传送带过滤器来实现这一功能。 1.3. 图层组装

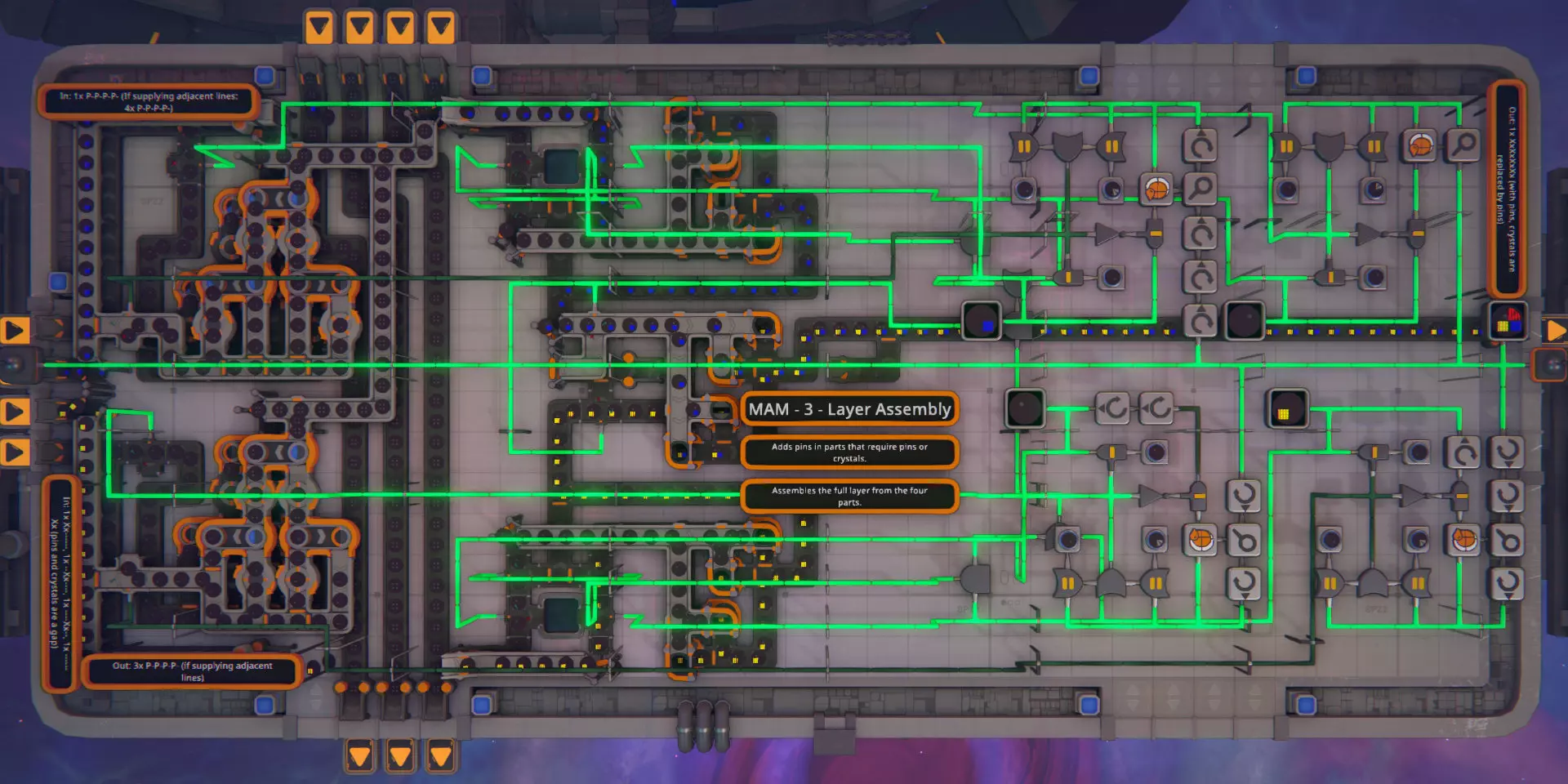

下一步，在模板形状中，用插针替换原有的插针或晶体。然后将四个部分组合起来，形成完整的图层。 晶体被插针替换后，就可以生产完全由晶体组成的图层。晶体制造器不会在提供的形状上添加新图层，但会填充插针，因此顶层的插针会被转化为晶体，而仅由空隙组成的顶层则会被忽略。 图层组装机从侧面接收“P-P-P-P-”这种1层全插针形状作为输入。它自身会消耗1条传送带，但可接受4条。剩余的3条传送带会提供给相邻的生产线。 电线信号提供一个单层形状模板。相同的电线信号会中继到绘画模块。无法识别内容，已删除。

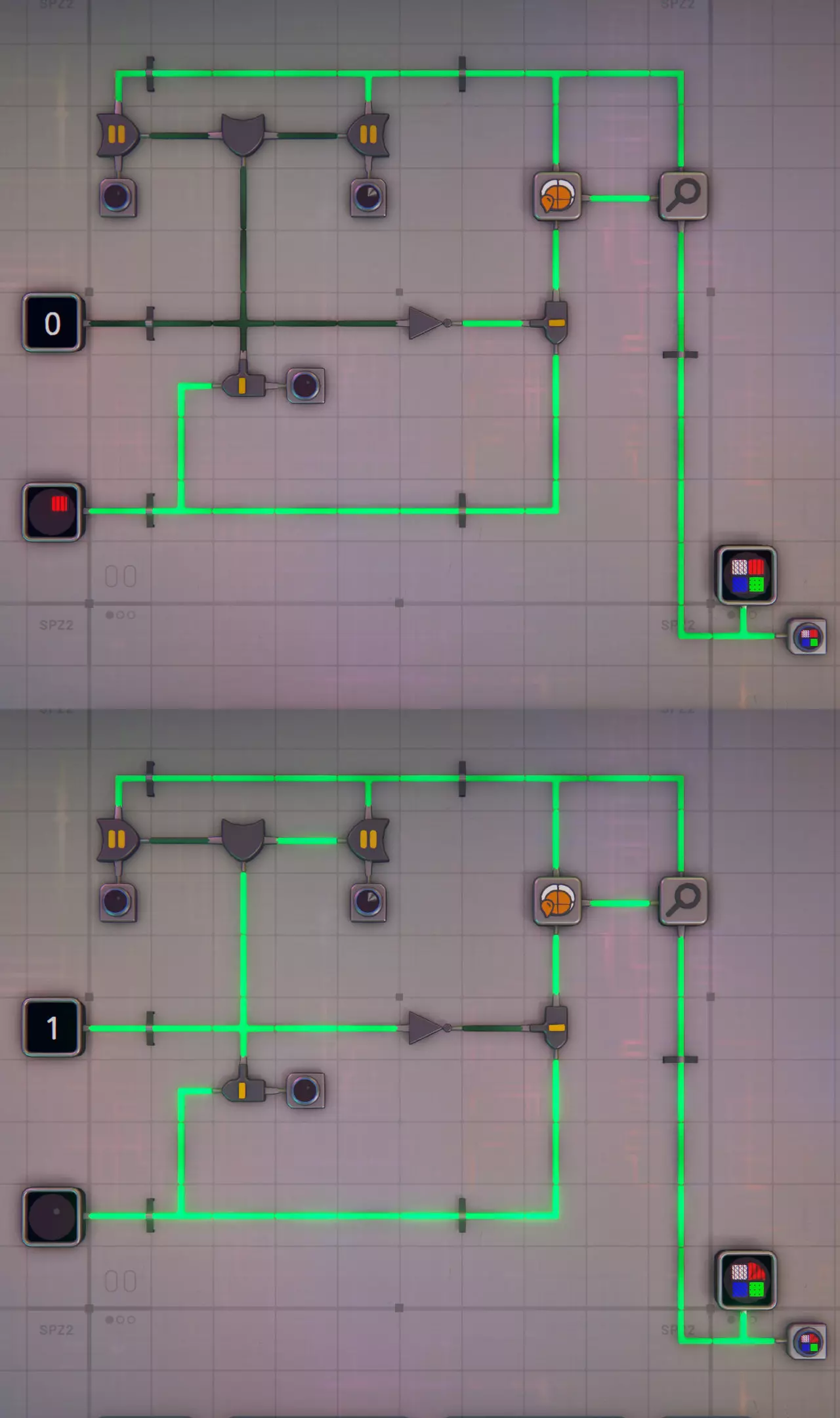

与之前的模块类似，形状模板的四个部分均由形状分析器进行检查。该电路有两个输出。第一个输出是布尔值，若该部件是引脚或晶体则为真“1”，否则为假“0”。此输出用于控制该部件的引脚输送。 第二个输出中，电路会返回经过正确旋转和着色的部件，但晶体会被替换为引脚。 旁边的图片展示了该电路。上半部分中，被分析的模板部件是一个红色正方形。它既不是引脚也不是晶体，因此第一个输出为假“0”。第二个输出是未改变的红色正方形“Rr------”。形状分析器会分别输出未着色的类型和颜色，因此要恢复未更改的部分，必须通过模拟绘制器将两者重新组合。 在图像的下半部分，红色正方形已被更改为红色晶体。现在，第一个输出为真“1”，第二个输出已更改为引脚“P-------”。 请注意，引脚没有颜色，因此如果形状分析器检测到引脚，它将不会输出颜色信号。如果模拟绘制器没有同时获得类型和颜色输入，它也不会输出任何信号。因此，引脚信号要么像这里一样绕过绘制器，要么必须向绘制器提供颜色信号。 此电路为四个部分中的每一个都进行了复制。添加引脚 对于四个部件中的每一个，控制电路发出的布尔信号将决定是否需要替换引脚。切割模块采用与上述切割器类似的布局，用于切割单层全引脚形状，然后将引脚插入传送带。 组装四个部件 首先，根据电路的第二个输出来检查部件，不符合模板的部件将被丢弃。这一步在组装前进行，因为在生产变更的情况下，丢弃单个部件而非整个层，在某些情况下可以让传送带更快清空。 然后，三组堆叠器将部件组装起来。首先将部件1和2、部件3和4分别组合，然后将得到的半层再次组合成一个完整的层。如果模板中有零件空缺，那么对应的传送带就会是空的。仅单侧输入的堆叠器会阻塞传送带，因此在这种情况下，另一条传送带必须绕过堆叠器。 方便的是，如果某个零件为空缺，控制电路的输出2将不会有信号。因此，将组合的两个零件的输出2通过与门发送即可解决问题。对于最后一组堆叠器，需要检查【（零件1或零件2）与（零件3或零件4）】是否有信号，因此还需要额外使用两个或门。

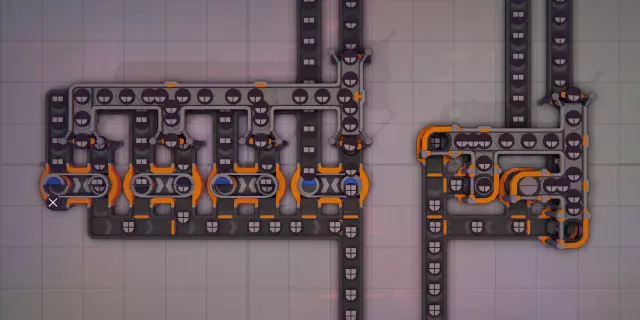

交换器可以代替堆叠器来组合零件。堆叠器虽然更紧凑，但会占用两层空间。交换器只有一层高，并且可以相互叠放。 1.4. 水晶生成器

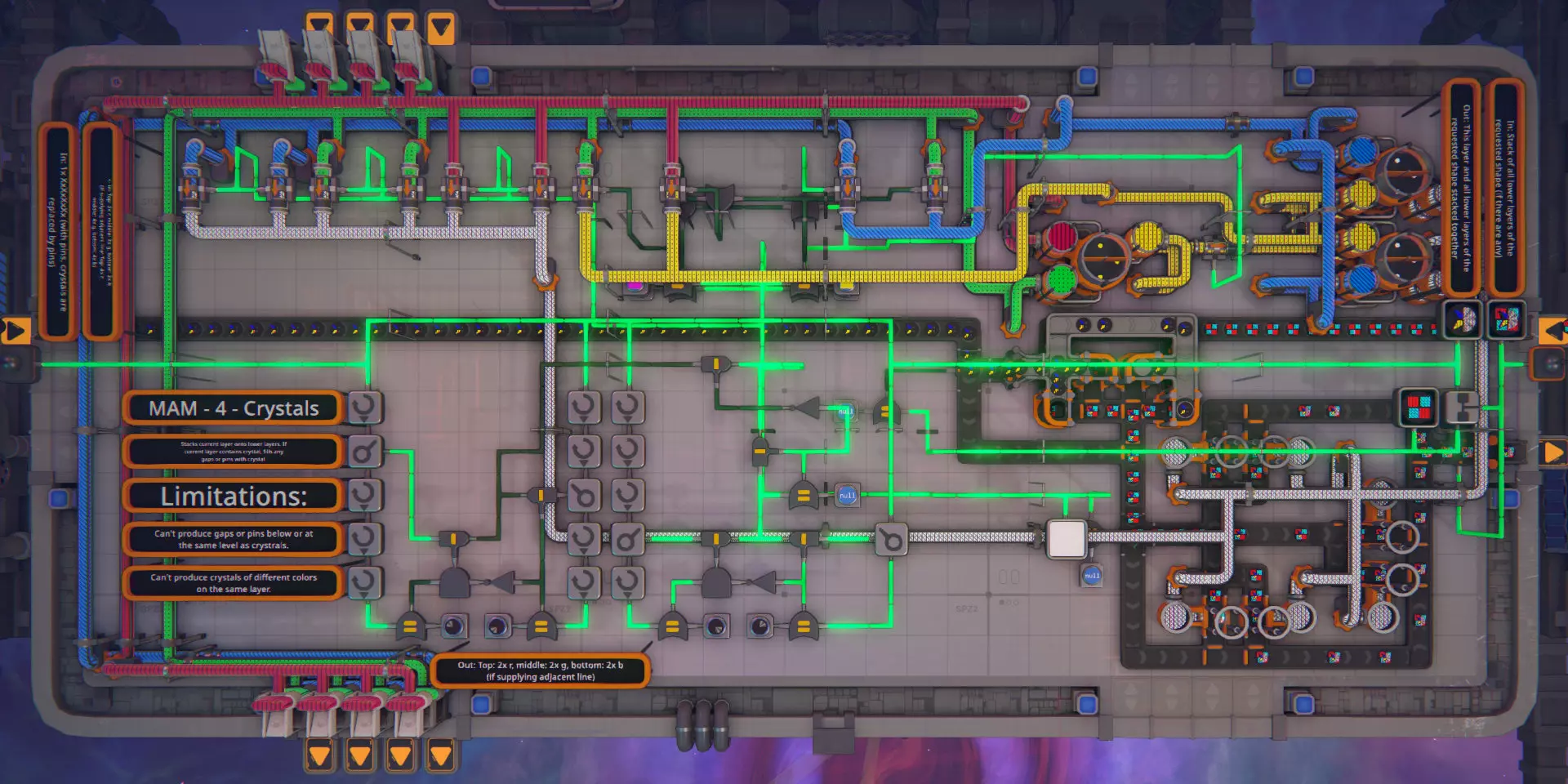

到目前为止，每个模块仅处理单个图层作为其模板形状。最后一步是将当前图层堆叠到完整模板形状的下方图层（如有）上。然后在形状离开生产线并发送到线路控制器之前生成晶体。 颜色从侧面输入。晶体模块每种原色需要2个输入（如果要向相邻生产线提供原色，则需要4个）。颜色会根据需要进行混合。 有线信号提供该生产线正在处理的当前图层以及所有下方图层（如有）的形状模板。只有当前图层会作为模板中继到生产线中的前一个模块。 限制：每层只能生成一种颜色的晶体。如果生成了晶体，此层及所有下层上的任何引脚或间隙都会被晶体填充。如果请求的是无支撑形状，晶体模块将无法生成正确形状，产品会被视为 defective 并丢弃。 蓝图晶体模块 工作原理 堆叠层 在将图层发送到晶体生成器之前，它会堆叠在模板形状的下层之上。必须在为当前层生成任何晶体之前完成此操作，因为晶体如果被堆叠器掉落会破碎。物品可以掉落在晶体上，因此下层中已存在的任何晶体都是安全的。如果没有下层或当前层是最底层，则以与上述层组件类似的方式绕开堆叠器。 选择颜色

制作晶体 首先，控制电路会检查是否有部件应设定为晶体。若存在此类部件，电路还会为晶体选择颜色。其工作机制为按顺序检查部件，并选取第一个发现的晶体颜色。不同颜色的晶体不会导致电路故障，但额外的颜色将被忽略，且会生成错误的形状。

颜色的现场混合方式与上方的绘画模块相同。请注意，晶体生成器比绘画器消耗更多颜料，因此一条传送带需要四个混合器而非两个。此外，一个流体收集器只能为三个晶体生成器供能。由于每条传送带需要六个生成器，因此每种基色需要两个流体收集器。管道闸门的吞吐量与流体收集器相同，因此对于基色，闸门也必须加倍以避免瓶颈。由于颜色混合器仅使用每种输入的½单位来生成1单位的输出，因此每个颜色只需一个管道闸门的混合器设置即可正常工作。 如果不应生成晶体，则形状会绕过晶体生成器进行传送。否则，它们会通过生成器，任何间隙或销钉都用晶体填充。 在进行最终检查以确保组装出正确形状后，该形状会离开生产线并被送往线路控制器。 2. 控制基础设施 这些模块控制生产，并决定将哪个生产模板发送到哪条线路，以组装多层形状，并确保所有线路始终得到优化利用。额外的子控制器允许在需要小批量多种形状的情况下，将MAM的部分切换到不同产品。 由于模板形状的每一层都需要使用一条生产线，因此四条（困难难度为五条）线路是所需的最低数量。拥有8条生产线的MAM（制造与组装模块）可以生产1条5层形状传送带、2条4层或3层形状传送带、4条2层形状传送带以及8条1层形状传送带。如果生产线数量是模板形状层数的倍数，所有生产线都能被充分利用，否则会有部分生产线闲置。因此，12条、20条、48条和60条生产线的MAM效率最高。MAM本身的布局设计使其适合采用8的倍数的生产线数量。 所有控制模块还会将成品形状输送至出口。它们的容量为8条传送带，因此除非从不生产1层形状，否则每8条生产线后都需要一个出口火车站。 2.1. 主控制器

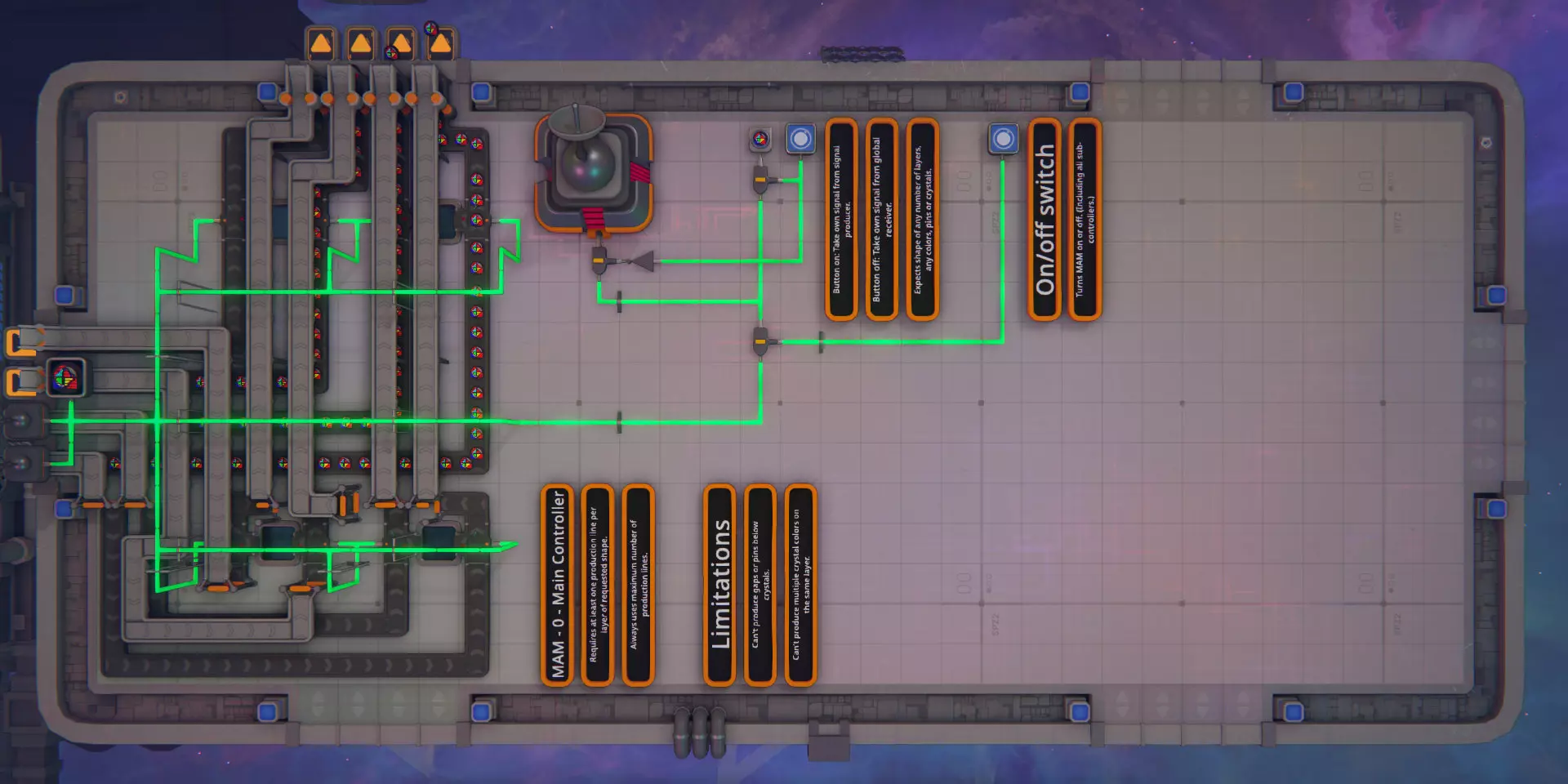

主控制器有两种运行模式。其接线实际上相当简单。它要么从全局线路接收器获取形状模板，要么允许通过信号生成器手动输入模板。一个按钮可在这两种模式之间切换。 第二个按钮用于开关整个MAM。 控制信号：会向后续的线路控制器发送两个线路信号。对于主控制器，这两个信号是相同的，包含通过上述两种方法之一设置的形状模板。 导出：控制器平台同时作为导出火车站。形状会经过检查，有缺陷的形状会被丢弃，然后才会被送入火车装载器。它最多可处理八条形状传送带。线控器

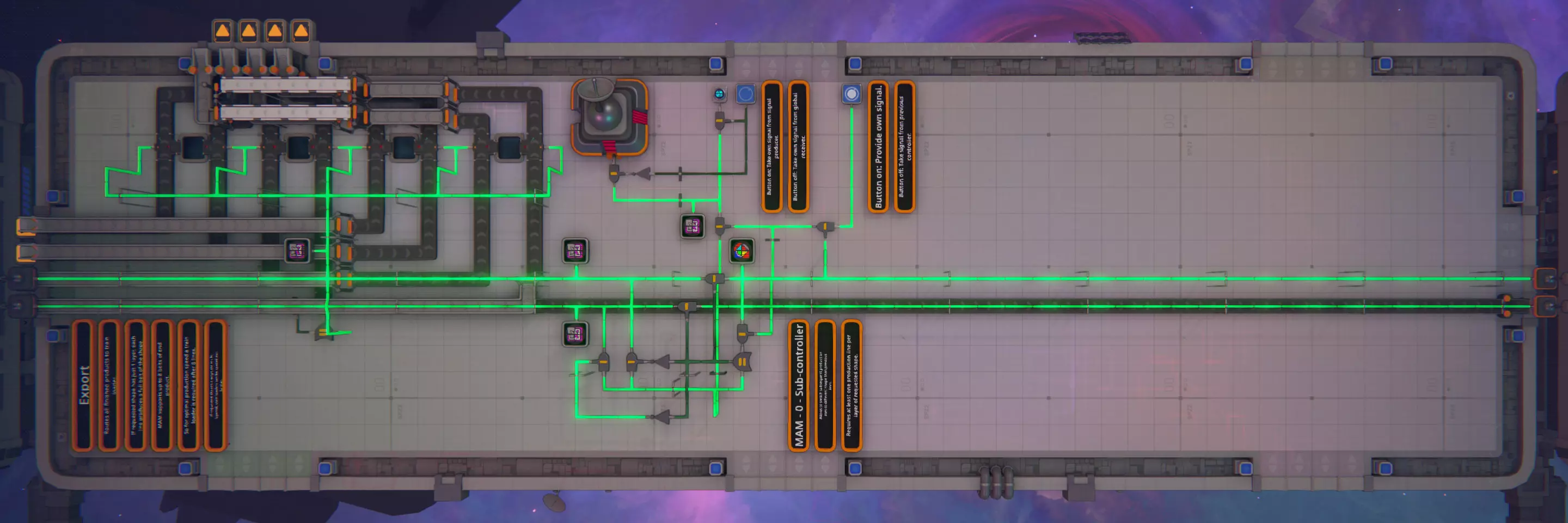

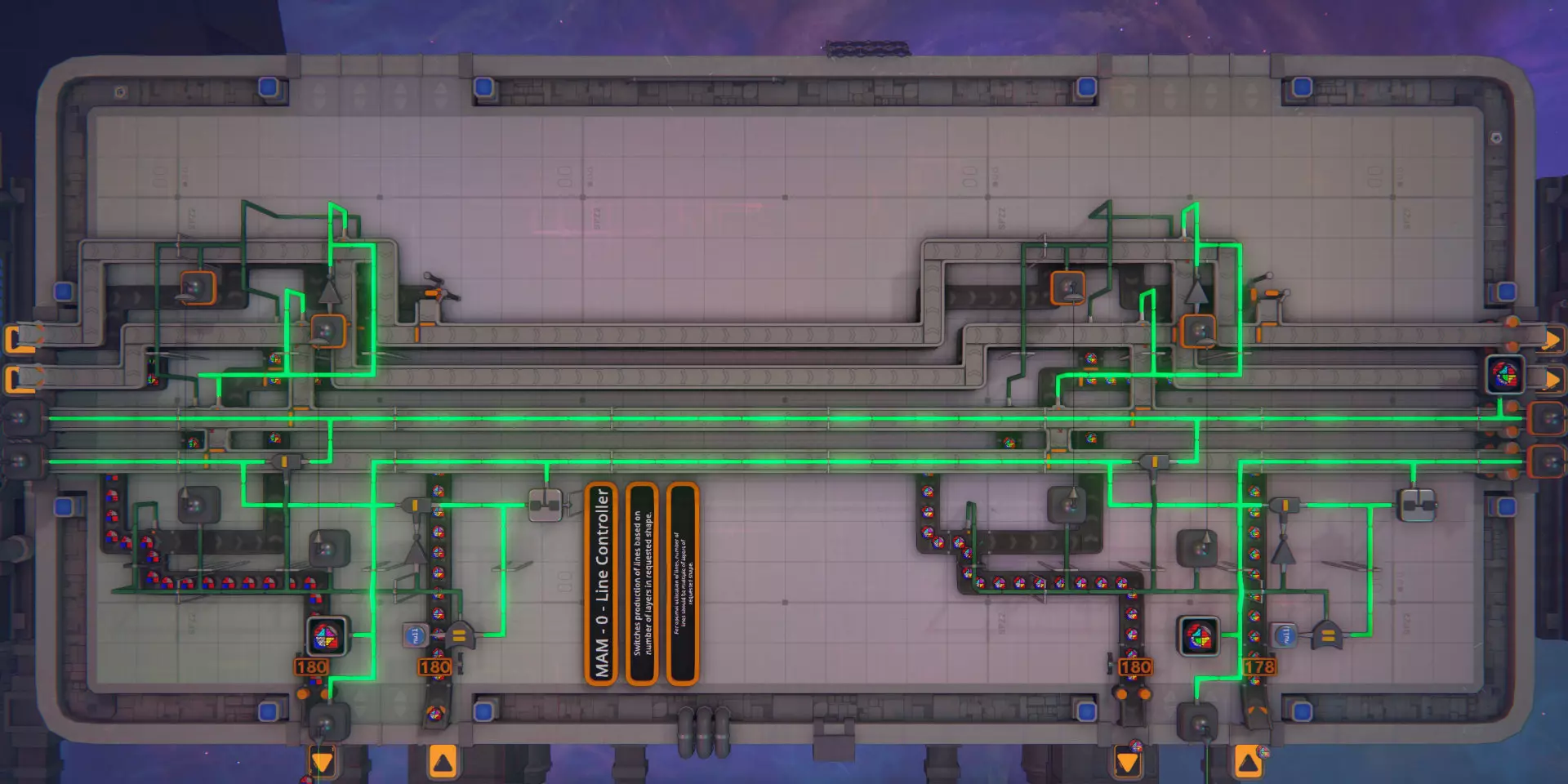

每个线路控制器管理两条生产线。它从前一个控制器接收两个线路信号。第一个是完整形状模板，第二个模板每次经过一条生产线时，其最上层会被移除并分配给该生产线。当第二个模板中不再有剩余层时，它将被第一个线路中的完整形状模板替换，此过程重复进行。 线路控制器从其两条生产线各接收一条形状传送带。它将未完成的形状路由到生产链中的下一条生产线，并将成品放置到出口传送带上。它可以处理8条成品形状传送带。 子控制器（可选）

子控制器是为了让大型MAM（模块化装配工厂）更加灵活而添加的组件。它的功能与主控制器基本相同，配备有全局线路接收器和用于输入形状模板的信号生成器。通过一个按钮可以开关子控制器，并让其接管所有后续生产线的控制权。 3. 支持性基础设施 3.1. 引脚生产

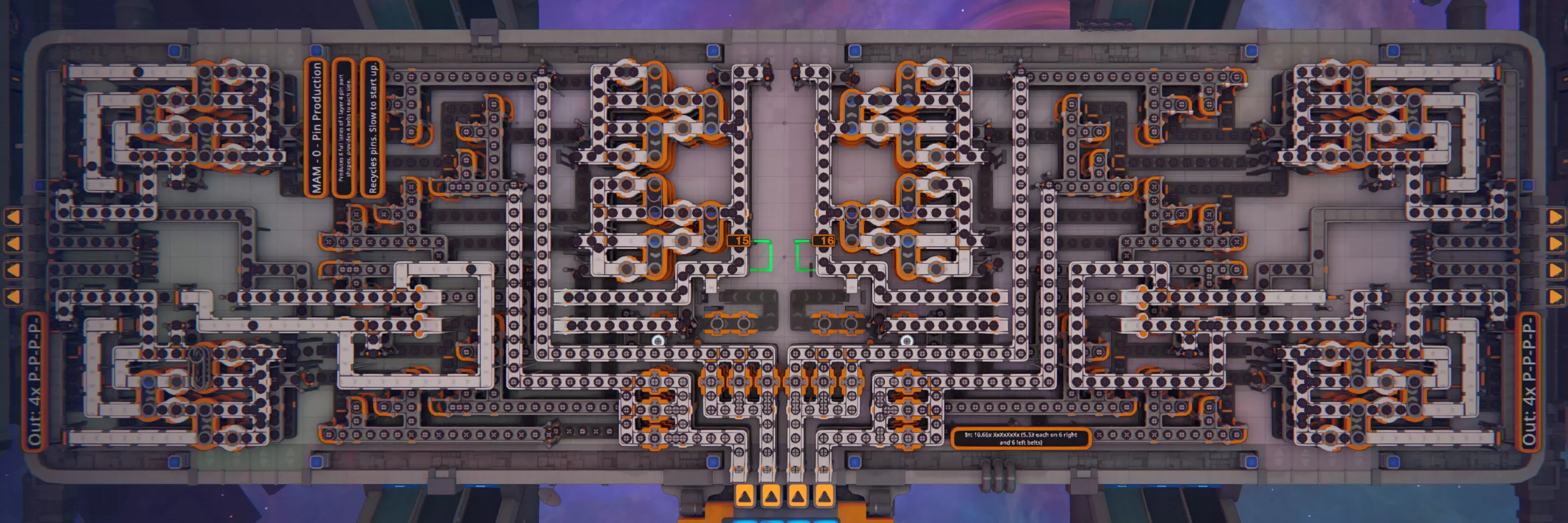

这是唯一的通知支持模块。它可安装在1x3的平台上，配备12条输入传送带，能够接收任何由四个部分组成的单层形状。该模块会生成8条满载单层全销形状“P-P-P-P-”的传送带，并从两侧各输出4条。 其生成销形状的过程如下：向一个形状添加销，直至超过层数限制，此时形状的最上层部分会被移除。最终得到一个仅由销组成的4层形状“P-P-P-P-:P-P-P-P-:P-P-P-P-:P-P-P-P-”，随后该形状会被切割成四个部分“P-------:P-------:P-------:P-------”。 另一种不同的形状会通过单个销推送器，在销层上方形成某种随机形状，然后堆叠到前一步骤生成的某个销塔顶部。最终形成的形状再次超出层数限制，原始形状被删除，剩下的三个销钉落到最底层，形成一个带有一个销钉塔和三个单个销钉的形状【P-P-P-P-:P-------:P-------:P-------】。 此形状通过一组交换器处理后，生成三个【P-P-P-P-】形状和一个【P-P-P-P-:P-P-P-P-:P-P-P-P-:P-P-P-P-】形状。前者被输送至生产线，后者则回收用于下一批次生产。 这种销钉生成器能将4部分的输入形状按4:3的比例转换为4个销钉形状。若输入形状的部件较少，其转换比例会更低。 3.2. 分配器

从火车卸载机接收基础形状，并向每条生产线分配每种形状的一条传送带。服务四个火车卸载机和四条生产线。具备一些基本的传送带平衡功能。不进行形状分类，依赖火车将基础形状输送到正确的卸载机。由两个1x2平台组成。3.3. 出口火车站

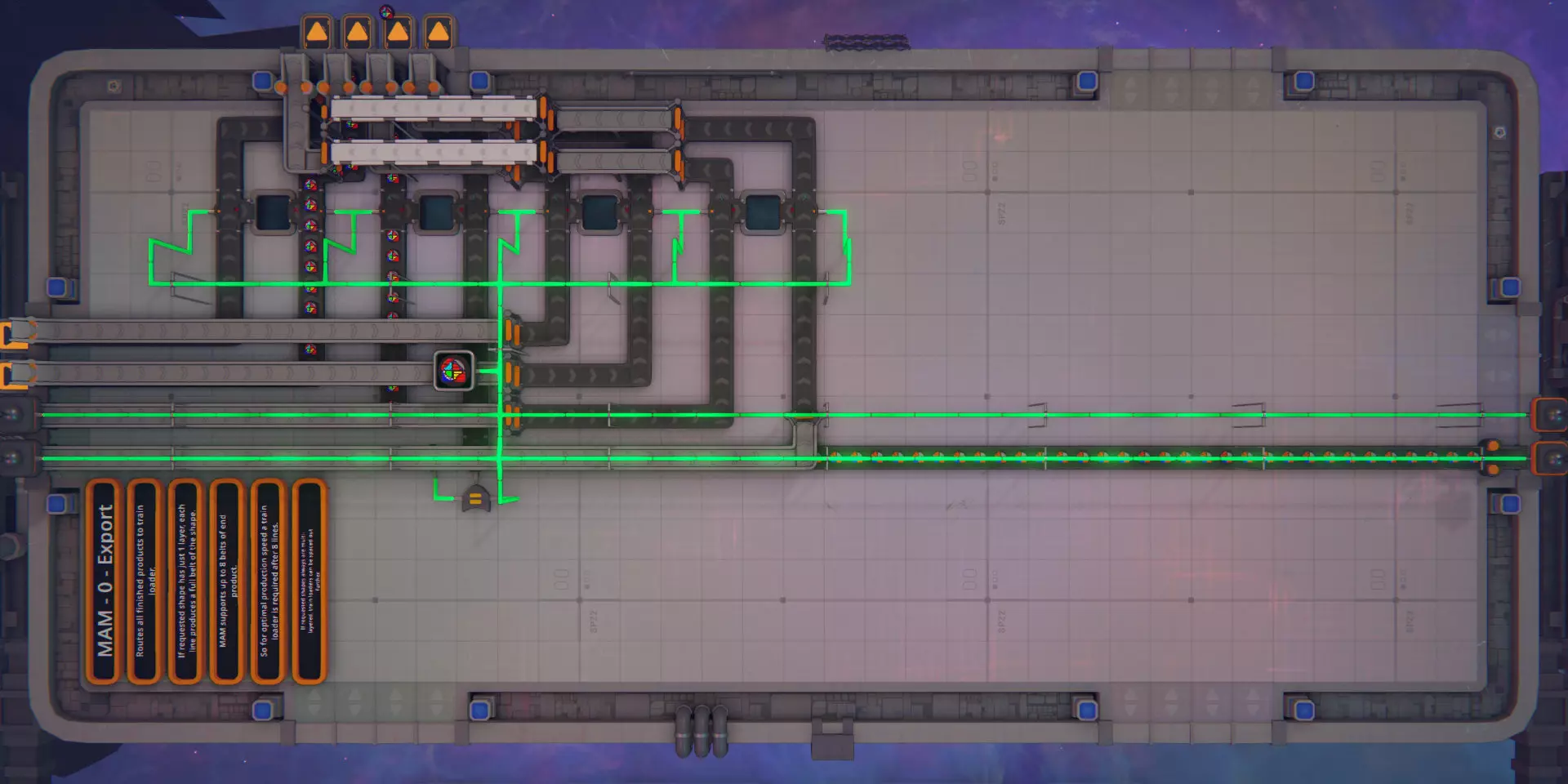

它最多可处理八条传送带。在将形状送入火车装载器之前，会对其进行检查并剔除有缺陷的形状。 蓝图 1. 完整的MAM设置 由于蓝图尺寸较大，无法使用社区蓝图分享平台分享完整的MAM设置。以下是替代的文档链接内容。只需复制文本文档中的内容并粘贴到游戏中： MAM 4条生产线 这是经济型选项，刚好足以生产四层结构的形状。 如果要扩展此版本，请注意那些从侧面导入和导出资源的模块，可能需要根据它们在MAM中的新位置切换其侧面导入和导出方向。 MAM 8条生产线 标准尺寸。任何更大的MAM基本上都是这种结构的多个副本。如果将这种8线设置用作扩展MAM的基础蓝图，所有侧面输入和输出都将已正确对齐。 需要第二个输出火车站。复制或粘贴该结构时，游戏开始出现明显的卡顿。 以下蓝图在复制时会导致游戏冻结几秒钟，请自行承担风险使用。 子控制器使其能够作为一个32线MAM生产相同形状，或作为两个16线MAM生产两种不同形状。与32线路版本类似，该版本每16条生产线配备一个子控制器，使其能够同时组装最多三种不同形状。 2. 独立模块 这些与上文各章节中的蓝图相同，全部集中在此处。 切割器 绘画器 层组装器 晶体模块 主控制器 线路控制器 子控制器 引脚生产器 分配器 导出器
