Blender FBX 骨架

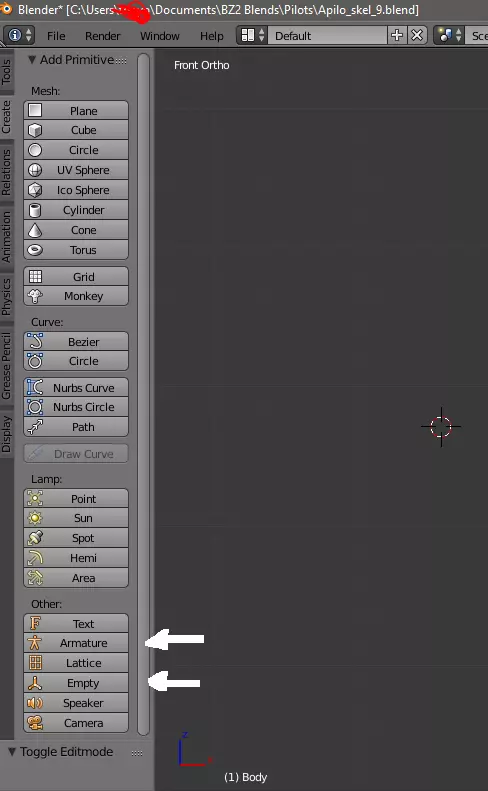

这是一份关于在Blender中使FBX骨架正常工作的小型指南，适用于飞行员、可弯曲舰船和步行机甲。 开始使用 《战区：战斗指挥官》采用的骨架系统与XSI的工作方式非常接近，同时使用了新的FBX格式。编写本指南是为了展示一种基本方法，不仅介绍Blender的骨架和父子关系如何运作，还说明如何将它们导入BZCC，前提是游戏不会排斥Blender制作的FBX文件。本指南假设你至少为原版BZ2或BZCC制作过一次舰船模型。 第一步，导入你的模型。第二步，创建一个空物体。

这是你的根节点。没有它，CC会拒绝一切，什么都不会加载，而这就是用来“绕过”该规则的方法。将其位置设置为XYZ轴的0,0,0。如果3D光标已在该位置，此操作可自动完成。如果不在，空物体将生成在3D光标的位置。你可以通过点击栏下方的位置设置器或顶部的工具箱来修正位置。接下来，导入所有模型和部件，并将它们全部父级化到空物体上，方法是右键点击所有要作为子级的道具，然后选择最后一个要选择的父级部件，按下CTRL+P。选择保持偏移（除非你知道自己在做什么）。正确完成父级化后，在大纲视图中会显示为这样：

当你在此处时，点击眼睑按钮以处理你的灯光、相机和不需要的物品（或选中它们并按H键）。如果包含这些内容，游戏可能会崩溃。如果它们被隐藏，在导出时会被排除。将它们设为不可选中也可行，因为程序无法选中它们。 骨架 接下来添加一个骨架。其创建规则与空物体相同，因此除非你已将光标设置在所需位置，否则请将其设置为0 0 0，然后从那里放置/定位。如果你需要将光标放在道具内部以在那里设置骨骼，可以使用工具箱（T键）上提供的滑块来移动它。

X轴控制左右方向。Y轴控制前后方向。Z轴控制上下方向。 接下来是耗时但重要的步骤：顶点分组。对需要骨骼驱动变形的模型进入编辑模式，操作如下。你可以按TAB键在物体模式和编辑模式之间按需切换。

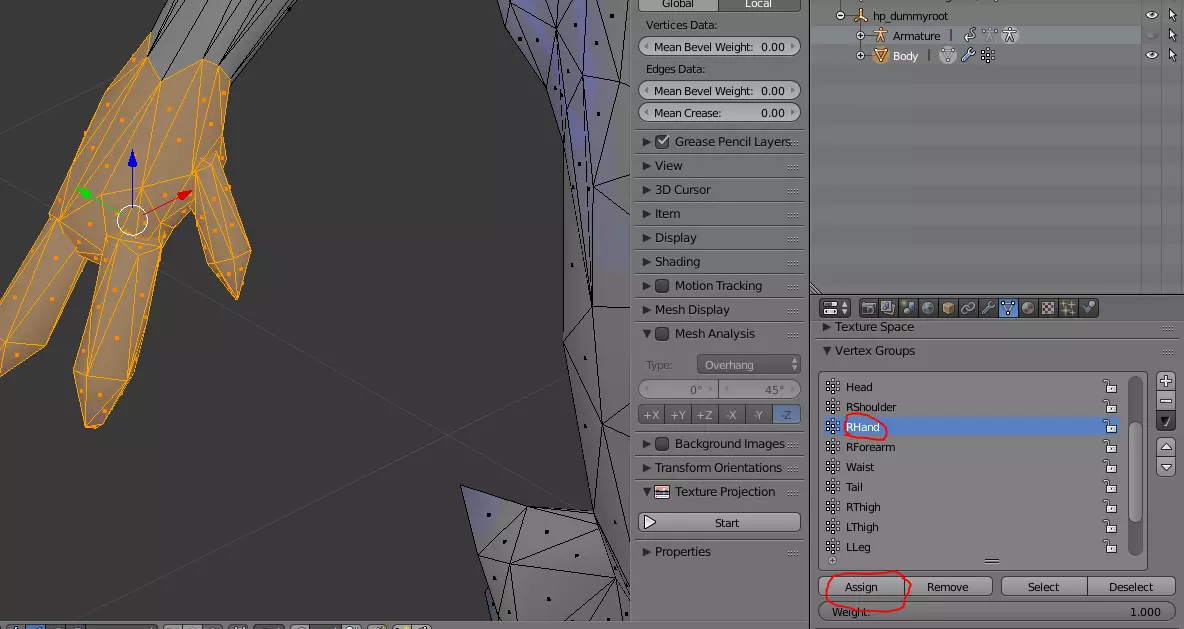

现在你可以选择模型的顶点、线条和面（选择取决于你，但我发现面是最容易的）。接下来在属性选项卡中，进入模型的顶点属性。再次确认这是针对所选模型的操作。这些信息对于非《战斗区域：战斗指挥官》的建模也有帮助。按住Shift键并右键点击，选择所有你想要分组的面，这些面将随骨骼弯曲。按住Ctrl+Shift+右键点击也可能有帮助。如果不小心选中了某个面，保持按住Shift键并取消选择它。选好后，避免在工作区右键点击，否则你将不得不重新选择所有面。如果发生这种情况，Ctrl+Z可能会节省你的时间。前往该区域，点击加号创建一个新组。双击名为“group”的新组，设置你自己的名称。当你确定了要为某个小组设置的区域后，点击【分配】。之后，你可以点击【选择】或【取消选择】（这些按钮位于【分配】按钮的右侧）来即时选择已分配的区域。这非常、非常有用。以下是相关截图：

对所有需要操作骨骼的部分执行此操作。接下来，点击修改器选项卡，为模型添加一个新的修改器，命名为“骨架”。目前它还不会有任何作用，所以我们先不管它。

骨骼 接下来是骨骼部分。虽然繁琐，但必不可少。使用你的3D光标及其位置。如果你已经创建了骨架，将其移动到0 0 0坐标处。将骨骼放置在任意位置，准备好后，像处理模型那样切换到【编辑模式】。创建更多骨骼时，使用Shift+A添加。如果不在编辑模式下，会弹出一个创建物体的选项卡。为避免创建两个完全独立的物体，请不要这样做。这部分操作需要精确，骨骼必须处于【精确位置】。

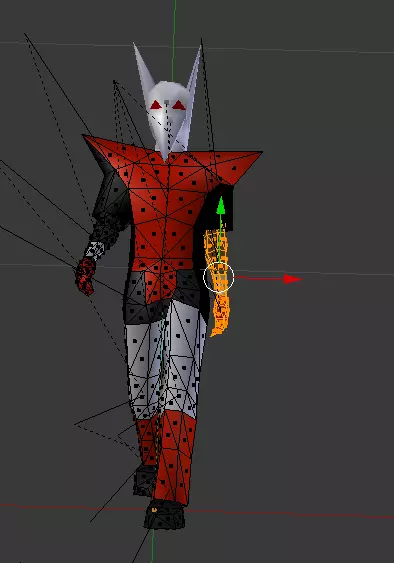

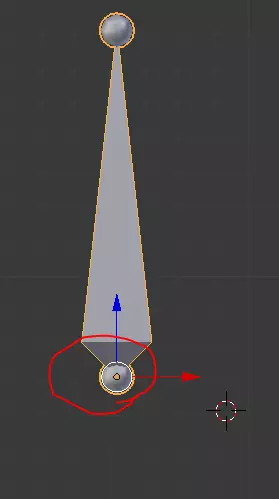

这是骨骼原点的位置。该部分是骨骼的头部。 这是弯曲发生的确切位置。将你创建的所有骨骼的原点放置在它们所需的位置。接下来，你需要给骨骼命名，名称必须与它将要操控的组完全相同，不允许有任何细微的差异。通过在中心创建一根单独的骨骼（例如人体的腰部）来确定你的核心点。这是你的父骨骼。分配父子层级关系，不进行连接（例如：手部父级为手臂，手臂父级为肩膀，肩膀父级为躯干——你懂的）。不连接骨骼只是我喜欢的做法。如果需要，你也可以进行连接。完成后，你的模型可能会看起来像这样（对于类人模型而言）。必须有一个头部，并且头部也需要有对应的骨骼和顶点组。相信我。否则会使模型出现异常。此点及其他相关点在ODF中声明时会发生弯曲。 确保你已在【编辑模式】中添加骨骼并将其放置在所需位置，否则它们可能会在【姿态模式】中被意外摆出姿势，而该模式无法设置骨骼原点。 姿态设置 在《战斗区域：战斗指挥官》中，对于飞行员和载具而言，存在一个或多个炮塔部件。头部、颈部、手臂、脊柱等均是如此。这些都在ODF中定义。如果你制作过飞船，就会知道和飞船一样，飞行员模型也需要一个视点。创建一个骨骼并将其命名为【HP_EYEPOINT】，这就是你的视点。无需使用立方体之类的物体，因为它们无论如何都不会随头部移动。你可以添加武器点和装备点，但需遵循与【HP_EYEPOINT】相同的规则，将其设置为头部骨骼/旋转部件的子级。武器也可以绑定到骨骼上，但现在，让我们专注于让你的第一个骨架和模型正常工作。原点需要位于合理的位置。这里有一个例子。手部骨骼并非位于手掌中央，而是定位在手腕处。这样可以像正常人类手腕一样弯曲手部。你不能将原点放在手掌中央，否则手部会扭曲变形，变得怪异。因此，确保骨骼上的原点处于合理位置。接下来，进入属性面板，点击回到我们之前所在的修改器选项卡。将此模型设置为由你正在制作的骨架进行弯曲。从编辑模式切换到【姿态模式】。点击任意骨骼并随意移动，确保只保留你需要的顶点、边和面，这样在移动手部时面部就不会出现拉伸。如果一切正常，就可以进行弯曲和摆姿势了。打开你的工具箱找到这个工具。

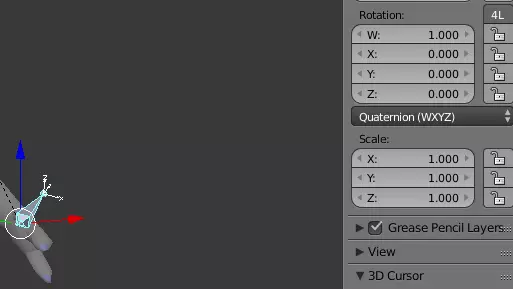

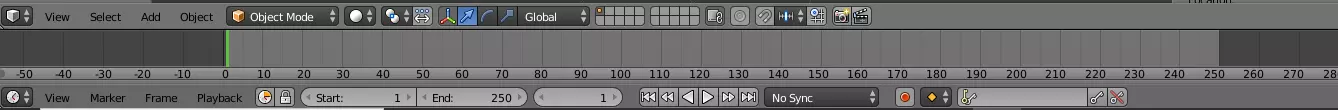

（忽略缩放。XSI无法利用缩放功能，战斗指挥官可能也不支持该功能。）以下是旋转方法。你可以使用这些功能在插槽上移动骨骼，而不是直接拖动骨骼。根据需要进行旋转和摆姿势。我将用红色大字写下接下来的部分。 不要将“W”设置为1.0以外的任何值。 否则会扭曲模型并拉伸其面（在游戏中。此问题不会在Blender中显现，因此任何错误都不会被指出，也不会在程序中直观显示。） “R”可以围绕枢轴旋转骨骼，但这也会改变W欧拉方向，因此在此也提醒你注意。 指南底部有更多示例以提供额外说明。 动画制作 接下来是动画制作部分。当你准备好后，看向屏幕底部。这里是你进行动画制作的区域。首先，你需要多少帧？通常32帧就足够了。将标有“end”的方框设置为32。现在你已分配了32帧的动画。这里没有示例，因为这需要你自己完成，但我会给出操作位置的截图。

以下内容为可选步骤。 如果你计划进行更多动画制作并希望实现无缝循环，强烈建议完成以下小步骤：点击文件，进入用户偏好设置，这将打开设置窗口。 进入编辑选项卡，找到【新建F曲线】的下拉菜单。点击插值方式并将其设置为“线性”。默认情况下，Blender会对接近结束的帧进行平滑处理，使其逐渐停止，而非在某一帧上瞬时停止，也就是动画开始后，接近结束时会减速直至停止。将插值方式设为线性后，此效果将被关闭，从而使动画制作更适合【BZCC】。这会确保当动画接近结束（例如第28帧左右）时，Blender不会让接近结束部分的所有内容减速停止，进而实现无缝循环。它能让你在接近结束时实现任何想要的效果。请注意：Blender 仍然会自动补全帧。如果你在第1帧将手臂完全伸展，在第32帧将手臂完全收至身体一侧，Blender 会自动使用中间所有未手动设置的帧，并创建平滑过渡。这样操作可以实现无缝循环，避免在接近结束时出现停顿。 当你摆好姿势后，按“I”键并点击“旋转”。这样，你在底部选择的帧就创建了一个姿势。如果想要删除该姿势，前往工具箱顶部，右键点击姿势（已设置的帧显示为黄色，Blender 自动过渡的帧显示为绿色，无关键帧动画的帧无颜色），然后点击“删除关键帧”。如果你点击“清除关键帧”，该部件/肢体/骨骼的全部32帧动画都将被删除。制作动画需要耐心。你可以按ALT+A来开始和停止播放。如果你的键盘有暂停音乐的按键，该按键也能激活和停止播放。 导出 接下来，完成所有操作后，将骨架设置为名为“hp_dummyroot”的空物体的子物体，同时包含所有模型部件和基础模型。然后进行导出和测试。如果出现错误，应该能够定位到问题所在。保持冷静，再次阅读或查看相关内容。这是可以解决的。此时你应该处于物体模式，并且已选中与模型相关的所有内容（包括空物体）。Blender只会导出你选中的内容。导出时不能处于姿态模式或编辑模式。你必须处于物体模式并选中所有内容。 现在开始导出。确保第一个表格完全按照此设置。否则，你的模型可能会损坏、拉伸、变得像星球一样大，甚至导致游戏崩溃。 几何选项卡中的所有内容都可以取消勾选。

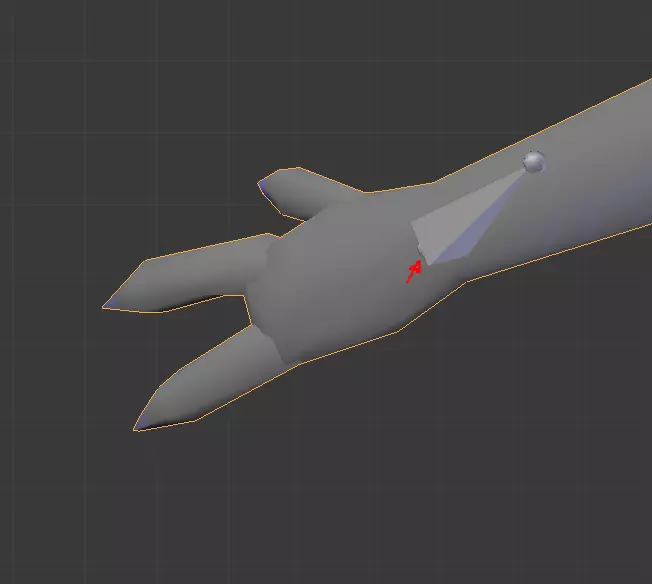

在骨架选项卡中，所有选项都可以取消勾选。该选项卡中有两个下拉框，用于调整模型的轴。除非骨骼的旋转或变换出现问题，否则可以将其保持默认设置，这些下拉框可能有助于解决相关问题。目前保持默认即可，将下拉轴设置保留为默认值。 除顶部的复选框外，其他所有选项都可以取消勾选。 动画部分中，除“烘焙动画”外，其他所有选项都可以取消勾选。（这些选项可能会对模型产生影响，但在游戏中似乎不会显示，并且会增加文件大小。） 导出FBX文件。为Blender项目创建备份保存，这是值得的。对于步行机甲和后裔舰船，它们都需要多个FBX文件，分别用于前进、后退、变形、死亡、无人操控以及行走等动作。按相同方式进行导出，唯一的区别在于其自身的关键帧动画。如果所有FBX文件之间存在哪怕最细微的差异，都可能导致崩溃或无法加载。另请注意，除非所有部件都存在，否则模型可能无法进行动画处理。即使你有“_Skel”FBX文件，也可能无济于事。 附加信息 以下是针对像赛昂族舰船那样可弯曲舰船的更简便流程。首先，导入模型。创建一个骨架。调整骨架姿势，将模型及其部件以及骨架设置为空物体的子物体。按照你的喜好调整姿势并弯曲它们。这里有个关键点：舰船仅使用三个帧。在第一帧，为该帧设置关键帧，并将模型姿势调整为向左转向的样子。在第三帧，执行相同操作，但将其调整为向右转向。第二帧应保持不变。此帧是模型静止时的状态。你需要为3-6个不同的FBX文件制作动画，所有文件都遵循相同流程。其中一个用于飞船前进、后退或静止闲置的状态。所有这些都将使用3帧技巧。你可以将关键帧2设置为始终回到0，但这样会使飞船在每次转向前都必须回到0，看起来有点生硬…… 以下是一些小发现和额外帮助。 关于原点和旋转部分，这里有额外的截图和说明。 注意骨骼核心（Blender中称为“头部”），此处用红色标出，它不在手部中心。相反，这是将原点设置在手腕处，以便围绕该点旋转所有顶点、面和边。看看你自己的手，把它转一圈。你手腕周围的那部分就是个很好的例子。手腕以外的所有部分都是从手腕的关节处旋转的。

关于骨骼问题，我想指出，《战区：战斗指挥官》似乎没有考虑到骨骼尾部的位置，甚至可能根本没有对其进行计算或利用。另一点需要注意的是，当骨骼被设置为父子关系时，《战区：战斗指挥官》似乎并不关心它们是否相互连接。我上面展示的最终结果示例，就很好地说明了《战区：战斗指挥官》以一种奇怪的方式忽略骨骼尾部的情况。还有一点需要注意，Blender似乎不太兼容其他程序制作的FBX文件。这是Blender导入其他程序（根据十六进制编辑器提供的原始数据，这个文件来自Maya）制作的文件时的截图。Blender还会弹出一个全屏大小的错误日志，如截图所示，甚至无法从文件中提取出模型。有一个名为【Noesis】的程序，可以接收该FBX文件并以Blender能够解析的方式导出。不要图省事直接将其按原样导回《战斗区域：战斗指挥官》，否则游戏会崩溃或无法加载。 将模型导入为其他文件类型，例如全部保存为.OBJ或.DAE格式，也可能可行。遗憾的是，我尚未找到任何后门方法或使其正常工作的途径，因此导入其他程序创建的FBX可能会出现问题。你最好先尝试导入，若失败则使用【Noesis】。 问答 问：我的模型无法弯曲。A：模型只有在拥有相应的骨骼和顶点组时才会弯曲。此外，如果你将模型导入《战区：战斗指挥官》（BZCC）时没有姿势或动画，那么模型永远不会弯曲，因为你从未让Blender“确认”为该帧写入姿势。 Q：我的模型发生了拉伸，现在变得一团糟，无法辨认。 A：可能有多种原因。 1.第一页上的“EXPERIMENTAL! Apply Transform”（实验性！应用变换）是否被选中？（此处向上数第三张图片有该选项的截图） 2.你是否不小心将错误的多边形分配到了错误的顶点组？ 3.模型的根骨骼是否也发生了扭曲？ 4.确保模型上的所有顶点都已分配到顶点组。如果没有，无父级的顶点将永远不会移动，除非它们被设置了父级。 5.可能是你的模型权重问题。我也遇到过这种情况。在姿态模式下，选择所有骨骼，点击底部动画时间轴上方的标签，该标签应显示“编辑”“姿态”或“物体”。在该下拉菜单中，有三个独立的按钮。点击“权重绘制”。在左侧工具箱中，向下滚动并点击“全部归一化”。尝试再次导出。 问：我的载具视野不正常。 答：我太了解这个问题了。这是我在骨架页面调整轴时遇到的情况。尝试将主坐标轴设置为Y轴，次坐标轴设置为Z轴。如果你能正常上下看，但视野与前方呈90度侧向偏差，退出并在姿态模式下将视点旋转1或-1，具体取决于实际情况。 问：其他问题 答：我会尽力提供帮助。最后的话 我成功解决了这个问题，感觉很棒！我没有麻烦其他人寻求帮助！虽然我对Blender的导入导出功能以及FBX格式并非完全了解，但我对Blender有足够的认识，也知道这个骨架技巧的运作方式。或许这能帮助你更深入地了解Blender。它在Steam上是免费的。如果你在尝试过程中气得想砸键盘，像我之前多次做的那样通过“运行”窗口启动《战区：战斗指挥官》，请不要放弃。休息一下，再回来耐心尝试。如果你仍然遇到问题，我可以尝试提供帮助。 特别感谢那些帮助我并给予我动力的人！~ 这可能会发生变化。很有可能。也许吧。
