我看到很多新玩家询问如何使用线路，所以决定尝试提供一些帮助。首先说明一下，我并非线路方面的专家，但在研究了他人制作的蓝图约30小时后，对线路有了不错的基础了解。 我会尝试不断更新这些有用的信息。本文所用图片来自《Shapez 2》社区中一个名为MaM（万能制造机）的蓝图。 如果你们需要本指南中演示的线路蓝图，可以告诉我。不过，在《Shapez 2》中，最好的方式通常是亲自尝试，观察事物的运作方式，并将失败视为通往成功的必经之路。 这是一份仍在完善中的指南，随着我学到更多知识，我会持续更新，并分享一些我制作的可能有用的电路和循环。目前我不会发布蓝图，一旦开始制作，我会将其上传至官方【Shapez】蓝图库，并发布相关链接供大家免费下载。 线路基础 基本说明 最好先解释清楚每个部分的功能，这样更容易展示其作用。 再次说明，我绝不是什么专家，但我会尽力而为 :) 我从【Shapez 2】维基百科获取了信息、截图等作为参考，如果你想查看维基百科，欢迎自行浏览。

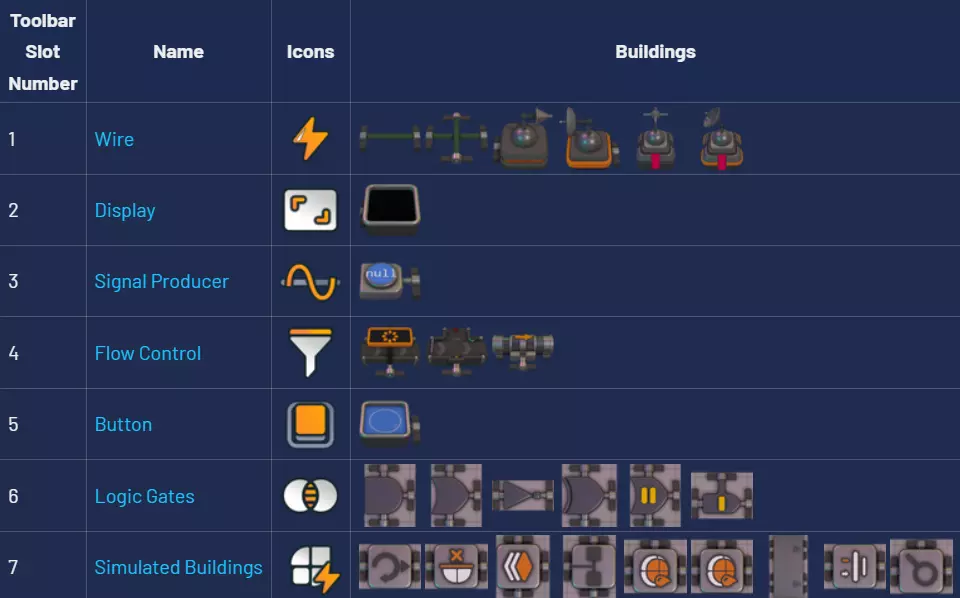

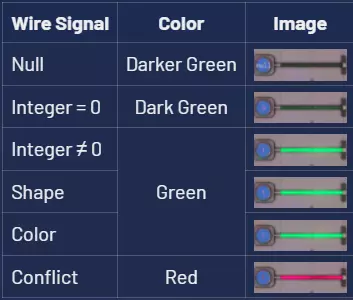

电线 - 插槽1 这是基础的信号传输工具，可将信号从发送源传输至连接的目标。 与传送带不同，电线的放置方向无关紧要。若遇到障碍物，可使用类似传送带发射器的装置将信号发送一小段距离，以便继续布线，或使用更多电线避开传送带、管道等其他物体。 大型全局发送器和接收器能够在地图任意位置之间发送逻辑信号（逻辑信号可以是数字、空值、颜色、冲突或形状）。许多玩家使用它们向材料分析模块（MaM）发送形状信号，以便在中央位置管理各个材料分析模块正在处理的形状。 电线的状态有时可通过其颜色显示：

显示装置 - 插槽2 这是一个简单的装置，将其连接到导线上，它就会显示导线所承载的逻辑信号。这些装置非常适合用于故障排除，以及测试输入不同逻辑信号时输出会受到怎样的影响。 在之后的一些演示中，你会看到很多这样的装置。

信号生成器 - 插槽3：同样相当简单，它会将选定的信号输出到任何连接的线路。在某些情况下，你可以测试特定的形状或信号，若测试结果为阳性，则可以使用其中一个信号生成器来更改信号。

流量控制 - 槽位4 以下是控制形状和涂料流动的方法。 传送带读取器 该装置会输出每30秒/分钟（具体时长记不清）内通过的形状数量，这有助于了解工厂的效率。我个人不使用这些装置，但如果设置得当，它们可以用作溢流装置。例如，当传送带停止时，借助线路和传送带过滤器，可将形状推送到另一条加工 lane 中，以及实现其他功能。传送带过滤器：这很简单，它有一个绿色对勾，这是你的【正向结果】输出位置（我加上单引号是因为你也可以测试相反情况，将负向结果转为正向，但关于真值和非真值的内容稍后再详细说明），还有一个红色叉号，用于【负向结果】输出。如果使用得当，你可以用它们来分类形状、丢弃不需要的形状，或者在需要时绕过涂色或堆叠步骤。 管道闸门：与传送带过滤器非常相似，不同之处在于它只有开启或关闭两种状态，没有过滤功能。你可以测试颜色，然后相应的管道闸门会允许该颜色通过，为你的涂色器填充颜色，以便进行涂色操作。

按钮 - 槽位5：按钮功能简单，是一种轻松开关信号的方式。我目前暂未使用，但曾见过一些蓝图，其中每个操作器形状都处于一个线路循环中，通过按钮和逻辑门（逻辑门将在下一部分介绍）连接，用于向全局信号发送器发送形状信号，以便MaM进行构建。它们适用于一些手动任务以及线路循环的测试。

逻辑门 - 槽位6 这里的内容可能会变得复杂，因为将它们与下一部分（模拟建筑）结合使用时，理论上你可以测试任何内容，甚至仅使用线路部分就能模拟整个MaM流程……不过言归正传…… 在我解释这些逻辑门之前，为了让“真值”相关内容更容易理解，先来看一个直观演示：

这可以通过多种方式使用逻辑门来实现，下面为你介绍： 与门：当两个输入同时为真值时，默认输出结果为1（与输入值、颜色或形状无关），否则输出0。

或门：任意一个输入为开启状态，可能是两个同时开启，也可能只有一个开启。当任意一个或两个输入都开启时，输出为1；当所有输入都关闭时，输出为0。

非门：它会反转输入，若输入为1，非门将使其变为0。这就是我们在需要时，如何让非真值信号通过传送带过滤器的绿 tick 通道，反之亦然。

异或门 - 只有当一个输入为1时才会输出1，如果两个输入都为1则输出0。

等于（比较） 这个逻辑门很有趣，它可以用来检测特定的事物、形状、数字、空值、冲突和颜色。默认情况下是等于比较，但你可以将其更改为多种不同的比较方式，例如大于、小于等。这使得你能够检测大量事物，并且与其他逻辑门结合使用时，你可以输入或输出任何你想要的信号。

逻辑门 这些既危险又强大……它有一个输入端，你可以选择要输出的信号，该信号可以是你输入到信号生成器并接入其中的任何内容，也可以是来自其他设备的信号。只要顶部信号为真，它们就能传输任何信号。利用这些逻辑门，我找到了一种方法，能让电路检测到【MaM】正在处理哪一层，然后将层数（1/2/3/4）输出到【MaM】的下一部分，以便下一部分知道自己要生成哪一层。 线路基础 第二部分

模拟建筑 - 槽位8 这里的情况会变得复杂，因为逻辑门及其信号输出方式可能会非常混乱！ 旋转器 该装置可模拟输入形状的1次顺时针旋转。例如，若形状位于右上角，经过旋转器后会移动到右下角。因此，若需要在特定角落模拟特定形状，则需要更多旋转器。半毁器 - 此功能模拟摧毁形状的西半部分（左侧），很简单 :) 模拟堆叠器 此功能模拟将输入的两个形状进行堆叠，因此可用于将形状的西半部分与东半部分堆叠成完整的单层形状，或将一层与另一层堆叠，若有多层输出至线路，还可模拟将其与另一层堆叠，可无限堆叠直至达到堆叠上限，之后便会开始销毁图层...模拟解堆器 没有对应的实际功能，你无法拆分一个形状，但它可以帮助你将形状的各个层级输出到线路中进行处理和测试。你需要多个解堆器来检查一个完整形状的每一层。记住，它会移除一层并将其输出到一侧，然后将剩余的形状（减去已移除的层）输出到另一侧。使用前要小心并测试哪一侧是哪一侧（放置前可以按F键翻转），建议先通过显示器确认，避免在小区域辛苦布线10分钟后才发现方向弄反了……（我绝对没有多次犯这种错误……）模拟绘画器：是的，在一侧输入形状，另一侧输入颜色。再次提醒，请在继续操作前确认好哪个输入对应哪个功能，免得之后疑惑为什么输出不对……（我确实犯过很多次这种错）。一侧只能接受形状，另一侧只能接受颜色。 模拟晶体生成器：我还没使用过这个，因为尚未解锁。我花了很多时间搭建材料加工模块（MaM），还没来得及处理它。所以目前这部分还是【开发中】（WIP）。 模拟交换器：切割工具区的交换器非常好用，如果使用得当，它能起到类似堆叠器的作用。不过这里说的是线路……它可以模拟交换每个形状的西半部分。就像我之前提到的，在大多数情况下，你可以模拟一个形状的完整路径，而无需搭建任何传送带。模拟顶针器 我不太使用这个工具，因为我有一个提取器装置可以输出顶针并将其本身视为一种形状，但如果需要，你可以用它来模拟将顶针推入你的形状中。 形状分析器 这既是一个不可或缺的工具，同时也是使用起来最令人沮丧的东西……它只分析形状的右上角（东北方向），所以要分析整个形状，你需要4个这样的分析器，并在最后3个之间安装模拟旋转器。分析＞旋转＞分析＞旋转＞分析＞旋转＞分析——这样就能得到整个形状，但如果你想在过程中添加检查以确保零件旋转到正确位置，就需要在特定步骤后使用模拟旋转器来确保其正确旋转。除此之外，它还会输出所分析形状的颜色，并将两者分别输出到不同的输出端。这一功能非常实用，但在你习惯之前也同样令人沮丧。 以上涵盖了所有线路部分，如果你想了解其中任何线路的更多细节，请告诉我，但目前先介绍这些基础知识。 这是一项正在进行中的工作（WIP），请耐心等待我对其进行补充和完善。 基本过滤、分析与处理 基本过滤 在这里，我将介绍一些过滤的基础知识，例如如何进行过滤以及它的外观，并附带一些截图。 从简单的开始，信号生成器产生信号RbRbRbRb（蓝色正方形），其中每对字母代表形状和颜色，大写字母表示形状，小写字母表示颜色。以下是一个传送带过滤器，它会识别信号生成器发送的形状，任何匹配的物品都会通过绿色对勾通道，其他物品则进入红色叉号通道。 过滤器右侧是相反的情况，通过使用非门，我们会让蓝色方块进入红色叉号通道。 如果你需要反转通道的用途，这会很有用。

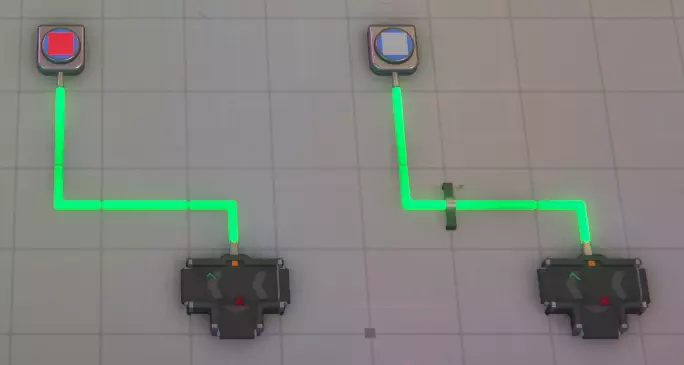

你也可以用颜色进行类似的筛选：

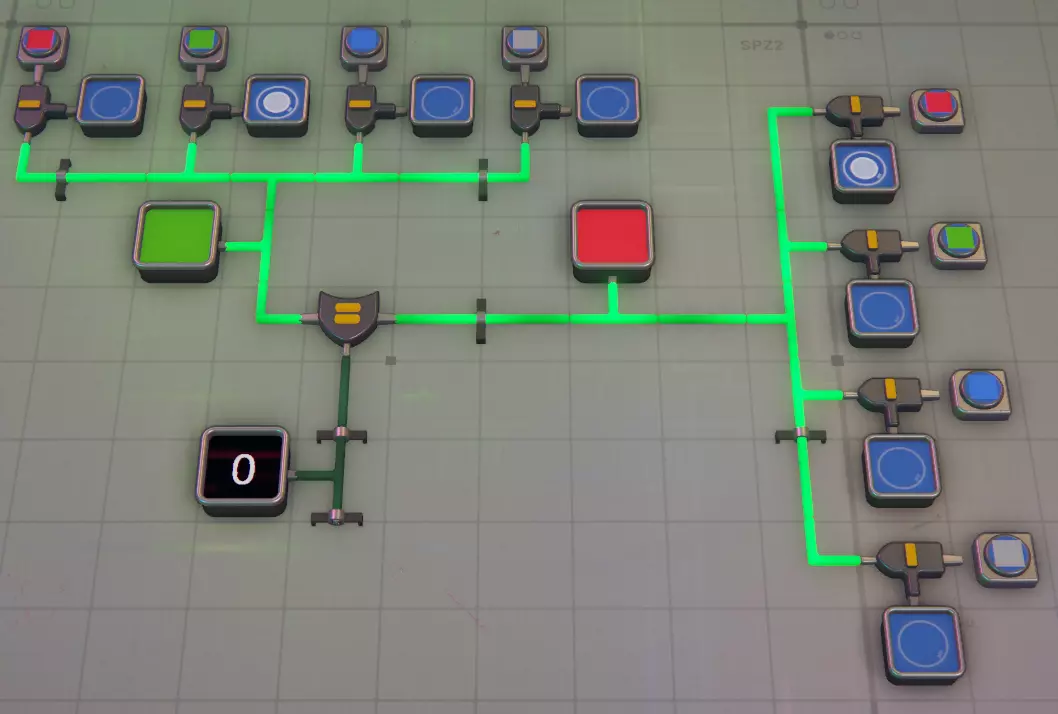

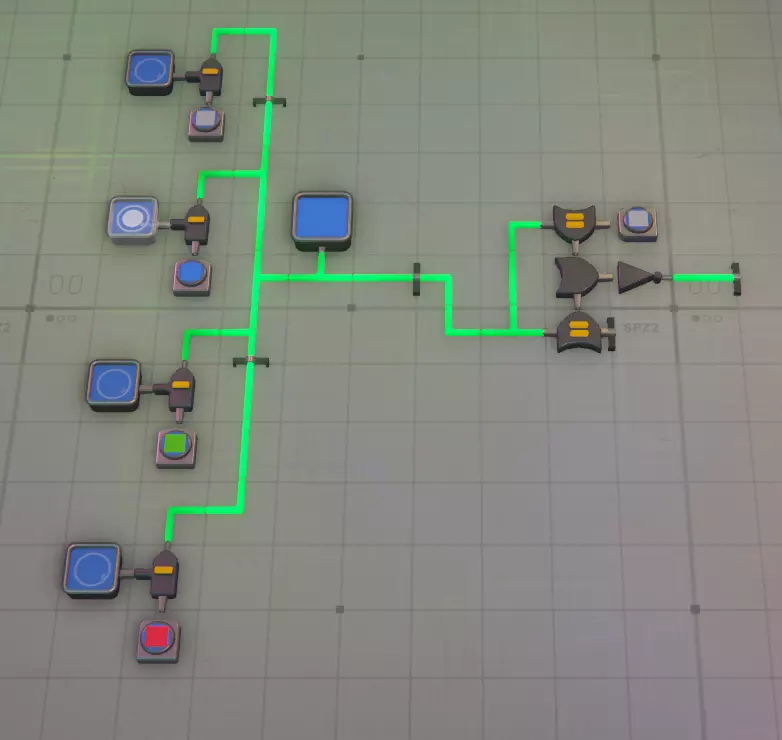

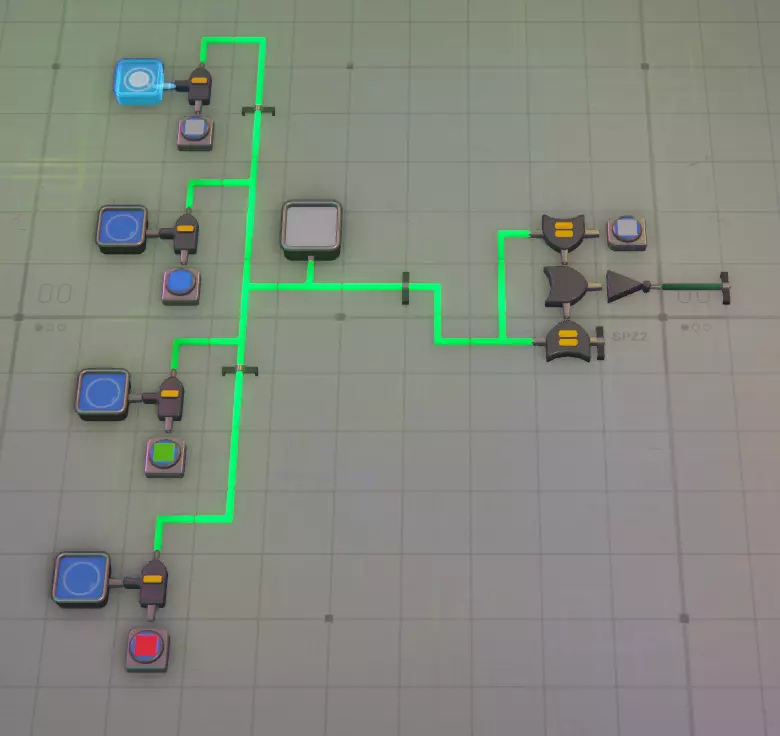

通过比较门，我们可以测试任何内容。在这个示例中，我使用逻辑门在按钮开启时转发颜色信号，以便于测试。左侧的第一个示例中，我测试颜色是否匹配，结果是不匹配；而右侧的示例中，颜色是匹配的。

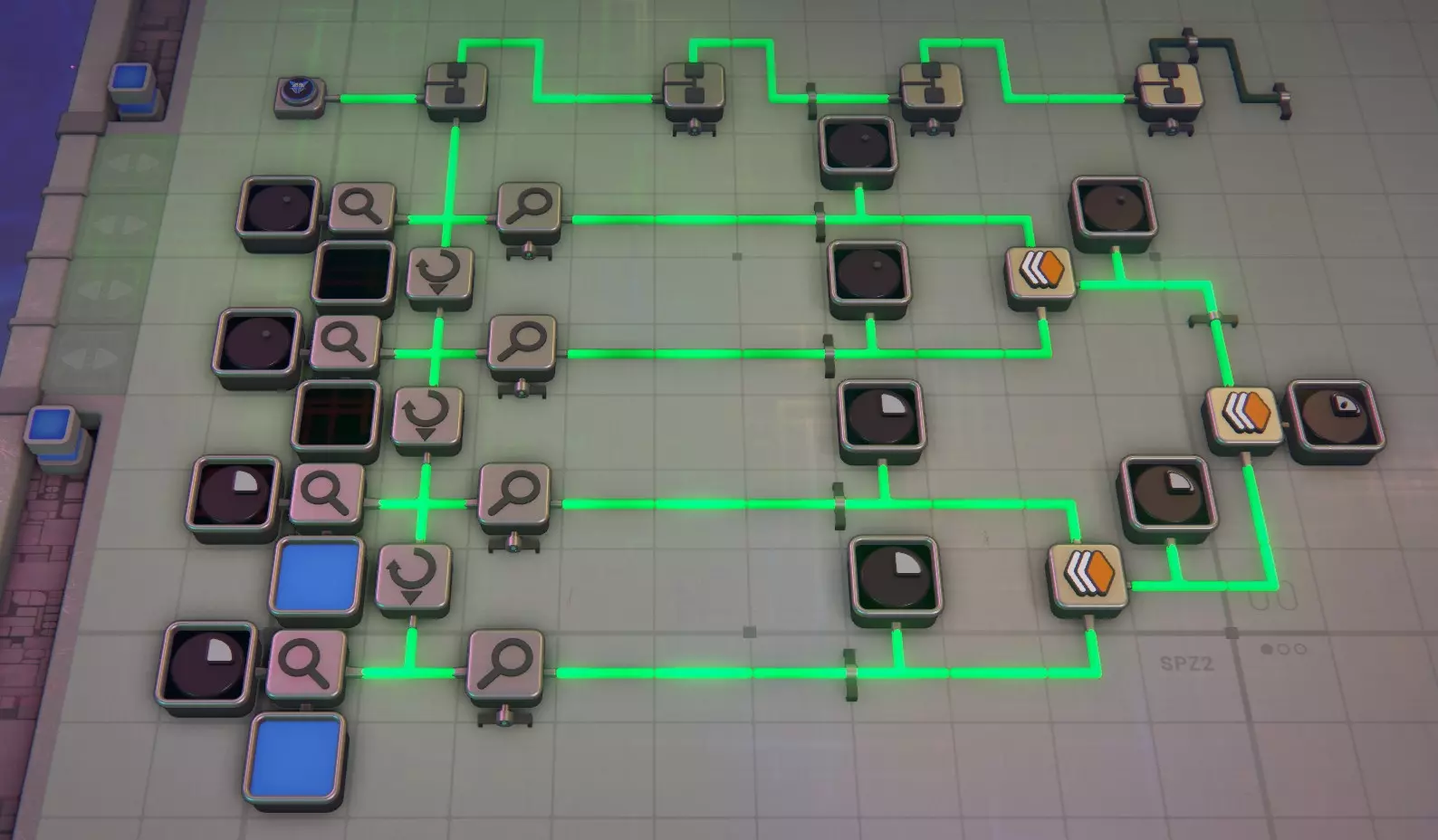

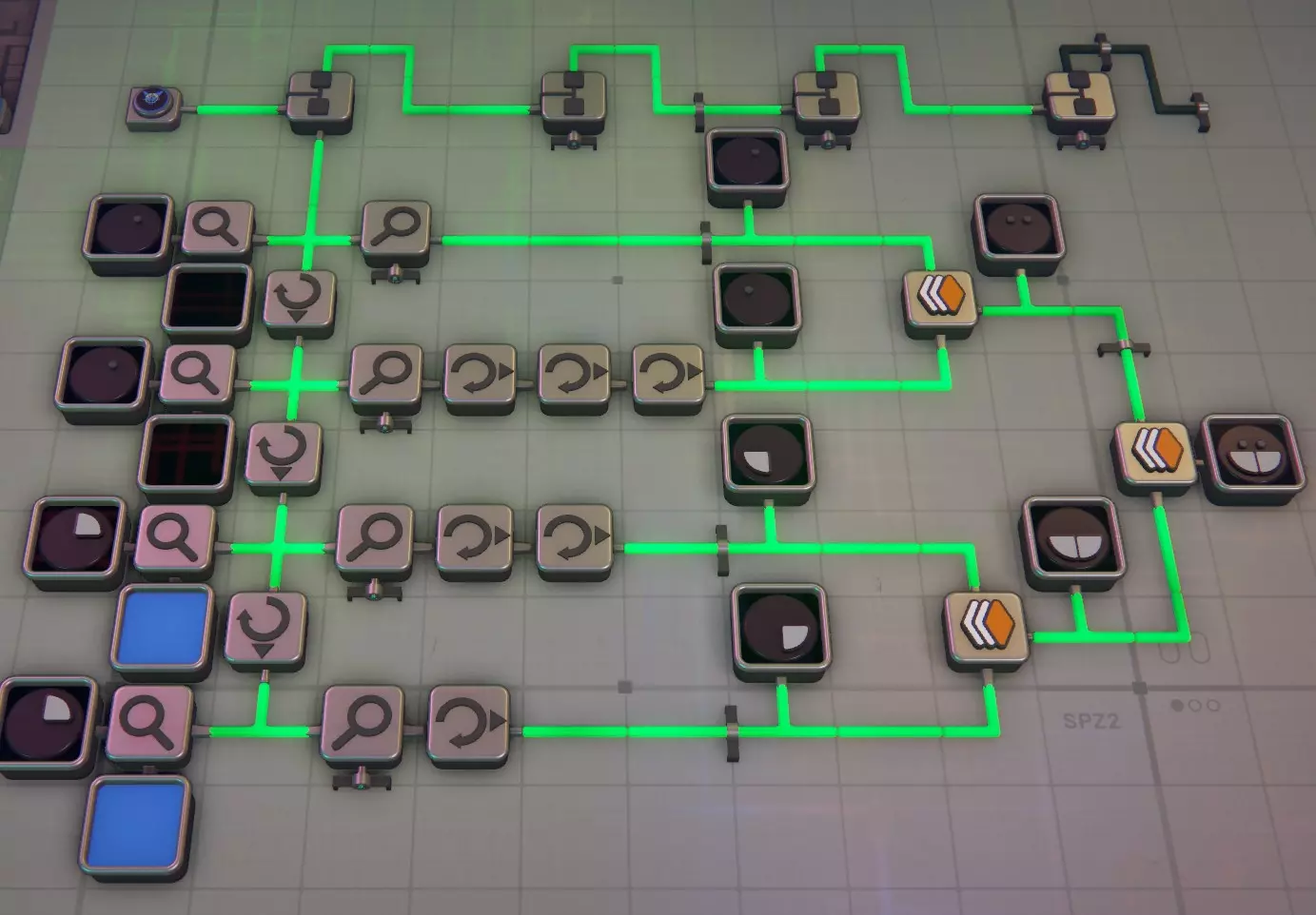

这是形状/图层分析的简单示例。使用模拟解叠器抓取图层，并将其输出到一组形状分析器，这些分析器抓取形状的右上角（基于当时形状的状态），然后旋转形状，下一个分析器再抓取形状。一方面，我让它按当前状态输出，你可以看到左侧的每个结果都是分析器扫描时的右上角；右侧则使用模拟旋转器将其旋转到正确部分。

然后它会将它们堆叠起来，以显示这是正确的旋转顺序。 以下是不含模拟旋转器的相同电路，展示了在模拟过程中为何需要它们：

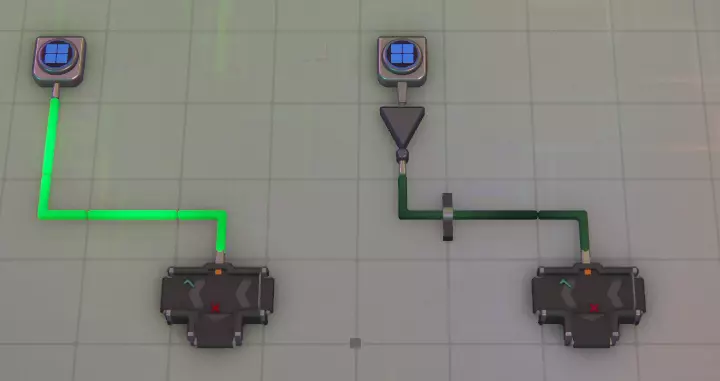

以下是一些不过于复杂的形状过滤基础知识。 这是一项正在进行中的工作（WIP） 高级过滤 我之所以称之为“高级”，仅仅是因为它的设置过程可能比较繁琐，需要不止一个逻辑门才能达到预期效果。我知道还有很多更高级的过滤方法存在 :) 涂色过滤器 下面我制作了一个简单的涂色过滤器示例，虽然没有实际的涂料，但请想象它是存在的 :)

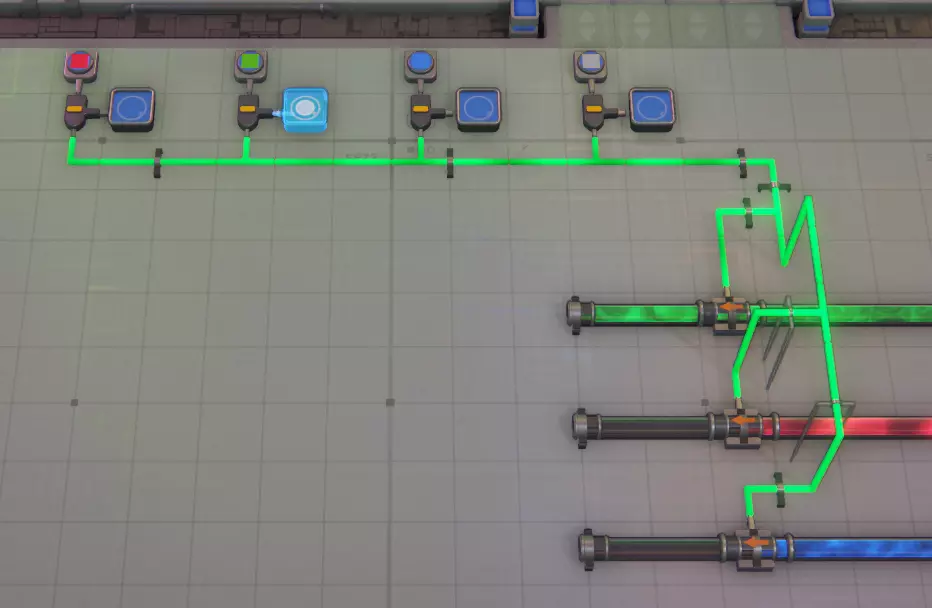

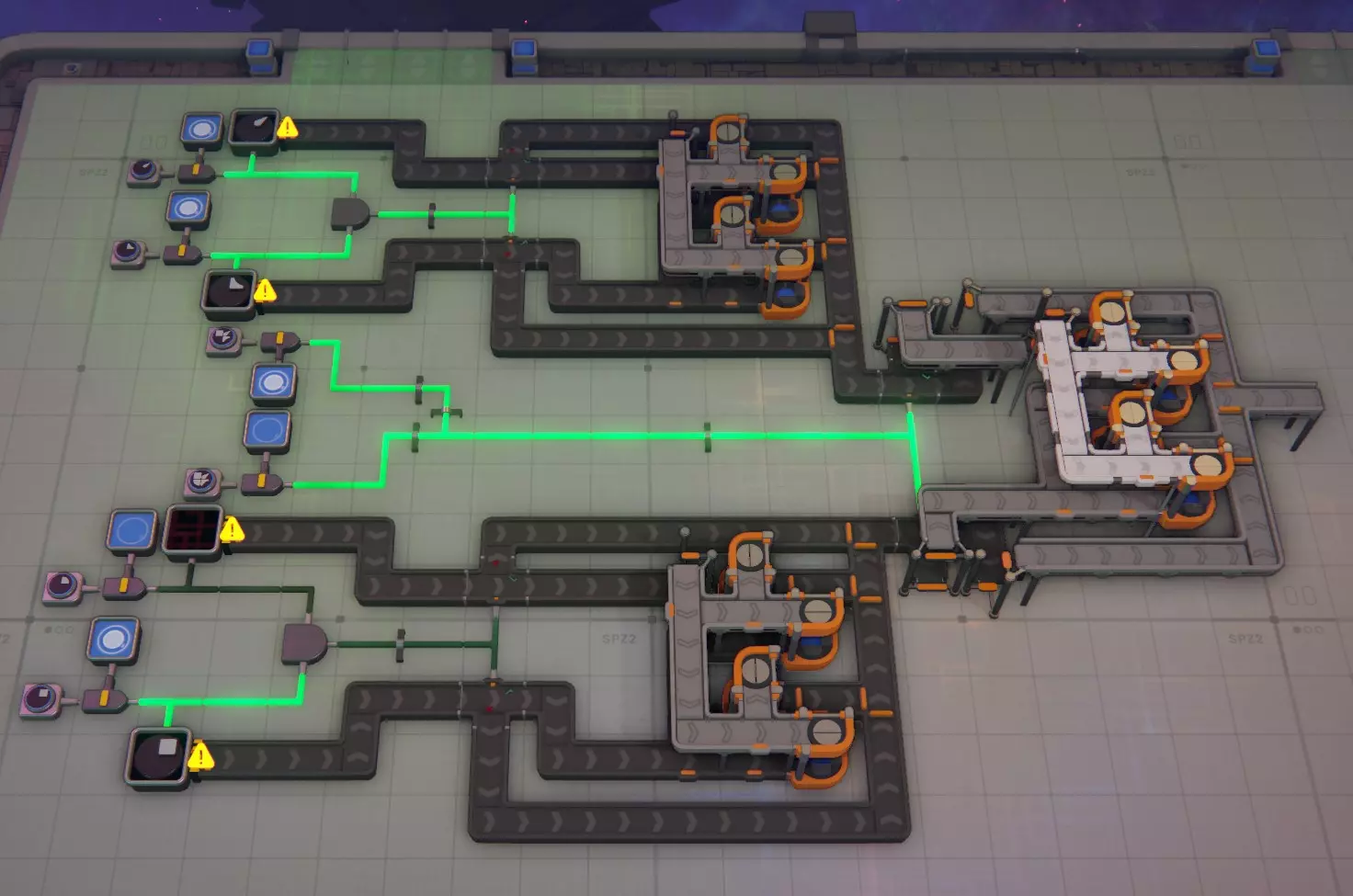

以上是当形状不需要绘制时进行绕过的示例，右侧为绕道路径。比较门用于检测空值（未连接信号处理器的比较门将测试空值）。当输入为引脚时会显示空值，因此需要绕过绘制以及未着色的形状。比较门的简要说明：两者都连接到颜色输出端，然后连接到一个或门，因为只要其中一个或两个激活，我们就希望它绕过到传送带过滤器的X通道。接着，或门的输出连接到一个非门，因为我们希望将检测到空值或未着色输出的正输出转换为负结果（当然，可以通过添加另一个非门或移除所有非门来反转此逻辑）。 涂料供应过滤器：幸运的是，一旦解锁了所有线路选项，最初过滤注入涂装机的涂料类型就变得非常简单，这使得在主装配模块中整合涂装部分更加容易，因为涂料门可以识别流过它的涂料颜色。

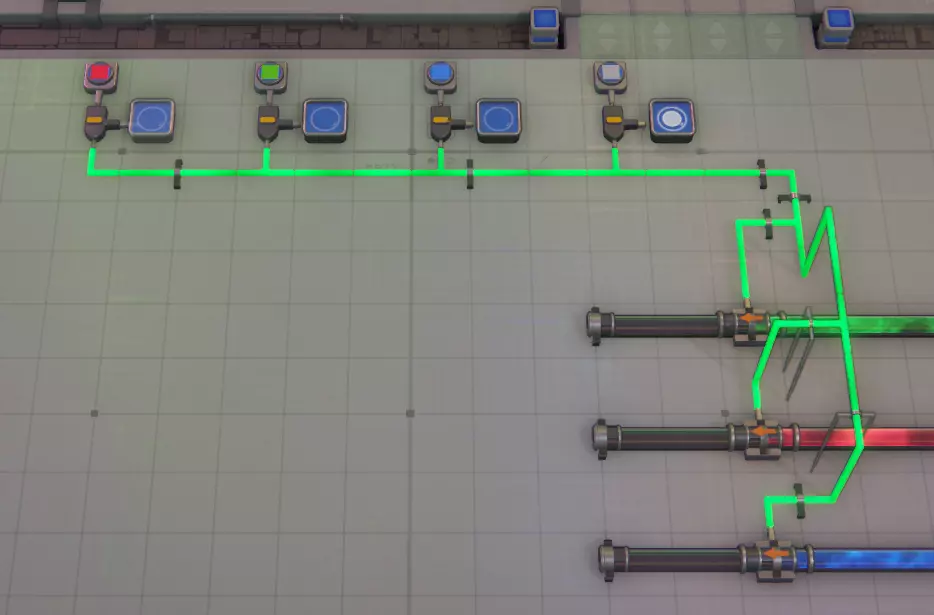

如你所见，当未选择颜色时，没有颜料通过管道；当选择绿色时，绿色颜料就会流出。（没错，我也知道为什么这会在高级部分！主要是因为我之前没料到它是这样运作的，还尝试了一些复杂的方法，后来才发现其实很简单……） 高级分析 高级分析部分 这部分有点难度，我希望每个形状的右上角部分能进入我的【主装配模块】，并且它们会被过滤到4条通道中，每条通道代表形状的一个角。这样，我的提取器就可以开采这些形状，并将其处理成仅保留右上角部分，然后再输送到【主装配模块】。没有标准答案，我只是更喜欢这样做，但你可以搭建一部分工厂来扫描并找到你需要的零件，根据需要进行切割、替换、堆叠、固定或涂色，以得到想要的形状。 所以从现在开始，请始终假设输入的形状最初位于右上角，你可能会在我放置的一些信号生成器上看到这一点，我会尽量在图片中保留它们。 但同样，没有唯一正确的答案，多尝试并找到适合自己的方法。 图层电路 - 分析图层 这是一个高级功能，我部分借鉴了一个完整的主装配模块（MaM）设置蓝图的思路。它的巧妙之处在于，你可以将多个这样的模块相互连接，它们会根据自己在序列中的位置来确定需要处理哪个图层。

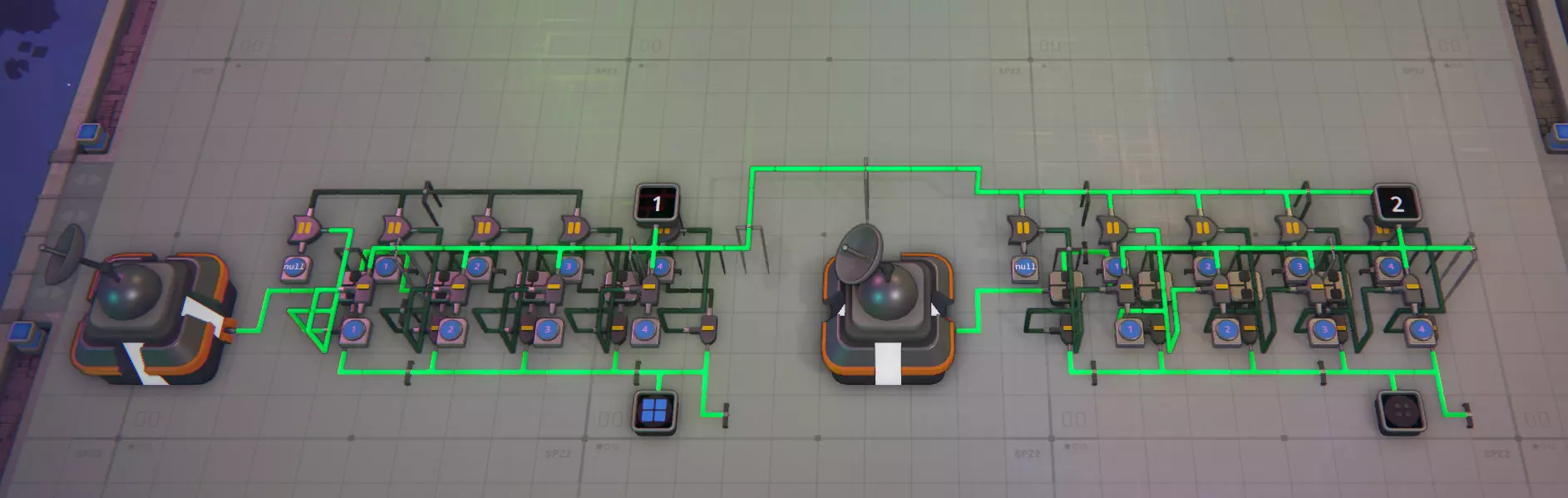

如你所见，我连接了其中两个，它会显示层级和层级编号，1代表最顶层。 它有模拟解叠器，可以显示每个层级的样子，这些会输出到底部的屏幕行，而顶部会显示当前是哪个层级，同样通过带数字的小屏幕显示。 这使得为一个形状使用1个全局发送器颜色成为可能，很多人让一个材料加工模块（MaM）使用多种全局发送器颜色，而通过这种方式，我可以让多个材料加工模块（MaM）接收不同的输入。 这需要使用多个逻辑门、比较门、模拟解叠器和信号生成器，以便根据前级电路输入的信息做出判断。堆叠器路径规划（可能需要进一步测试）：我制作了这个示例，展示了一种将图层部件引导至堆叠器的潜在方法。目前我尚未确定最佳使用方式，但这是一个很好的例子，说明如何使用逻辑门将形状信号转发到模拟堆叠器，并检测某个通道是否没有形状，这有助于处理位于不同侧的形状。

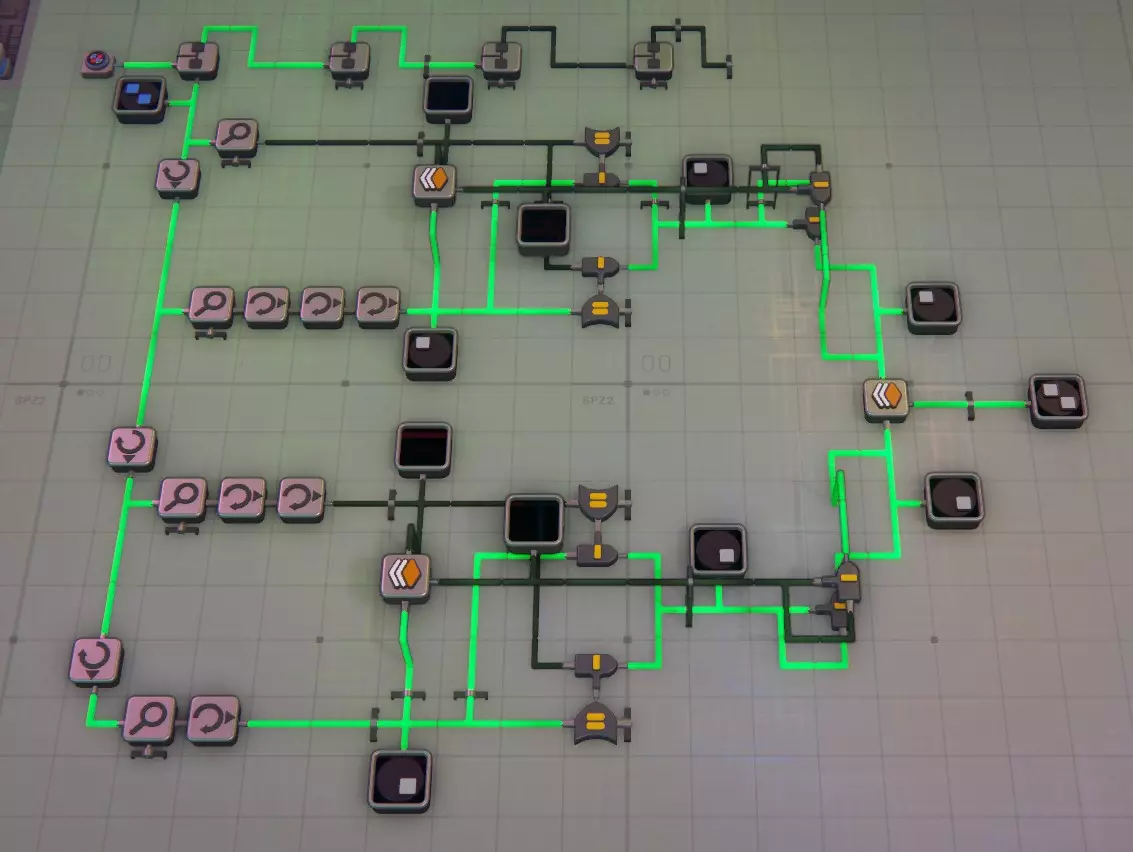

目前我使用与门来测试两条轨道是否都有输出，如果不是，则路由到下一个堆叠器，与来自另一侧的任何形状进行堆叠。这种方法布线更少，目前很适合我（如下所示），但我希望将来能使用这种方法。 更简单的堆叠器路由 这是我当前的方法：两个与门覆盖代表形状层两个角的两条轨道。使用与门意味着只有当两个输入都开启时，它才会输出1，这意味着需要将两条轨道堆叠在一起。否则，如果其中一条轨道为空，它会输出0并绕过该堆叠器，进入下一个堆叠器。在那里，我通常会将形状与完整的层形状进行检查，以确定它是否需要进入下一个堆叠器，或者绕过它进入下一阶段。

其他内容 其他内容部分 我觉得可以设立一个其他内容部分，因为我发现了一些有用的东西，但它们并不真正属于分析、处理或筛选类别。 另外，如果我收到一些不属于其他任何类别的请求，我会把我想到的内容放在这里。 涂料排空 当我尝试按需混合涂料，而不是设置一个巨大的涂料区来单独混合每种颜色时，我注意到当你更换颜色时，管道不会自动排空，而且没有处理多余涂料的选项。于是我开始尝试使用流体存储单元，发现它们可以排空自身来装入不同颜色的流体。一开始我在管道上连接了四分之三的存储单元，但它们都装入了相同颜色的流体，除非其中一个存储单元装入了不同颜色的流体或处于空置状态，否则在颜色改变时它们不会排空。 所以我使用了两个流体存储单元和一些基础线路，让它们只在管道中出现设定颜色的流体时才工作。这个方法非常有效，意味着更换颜色时，涂料可以排入存储单元，然后存储单元会装入当前颜色的流体，切换到另一种颜色时它们就会排空。

有用的蓝图 蓝图 正如我之前所说，我会发布我制作并上传的蓝图，也会分享其他我认为有用的蓝图。 我制作的MaM——易于理解和遵循 我决定制作一个只需解锁所有涂料混合前内容的MaM，我希望它简单易懂，能让大家了解其工作原理并进行逆向工程。我见过一些非常棒的MaM蓝图，但它们的传送带和线路像意大利面一样复杂，对于正在学习的人来说很难看懂。

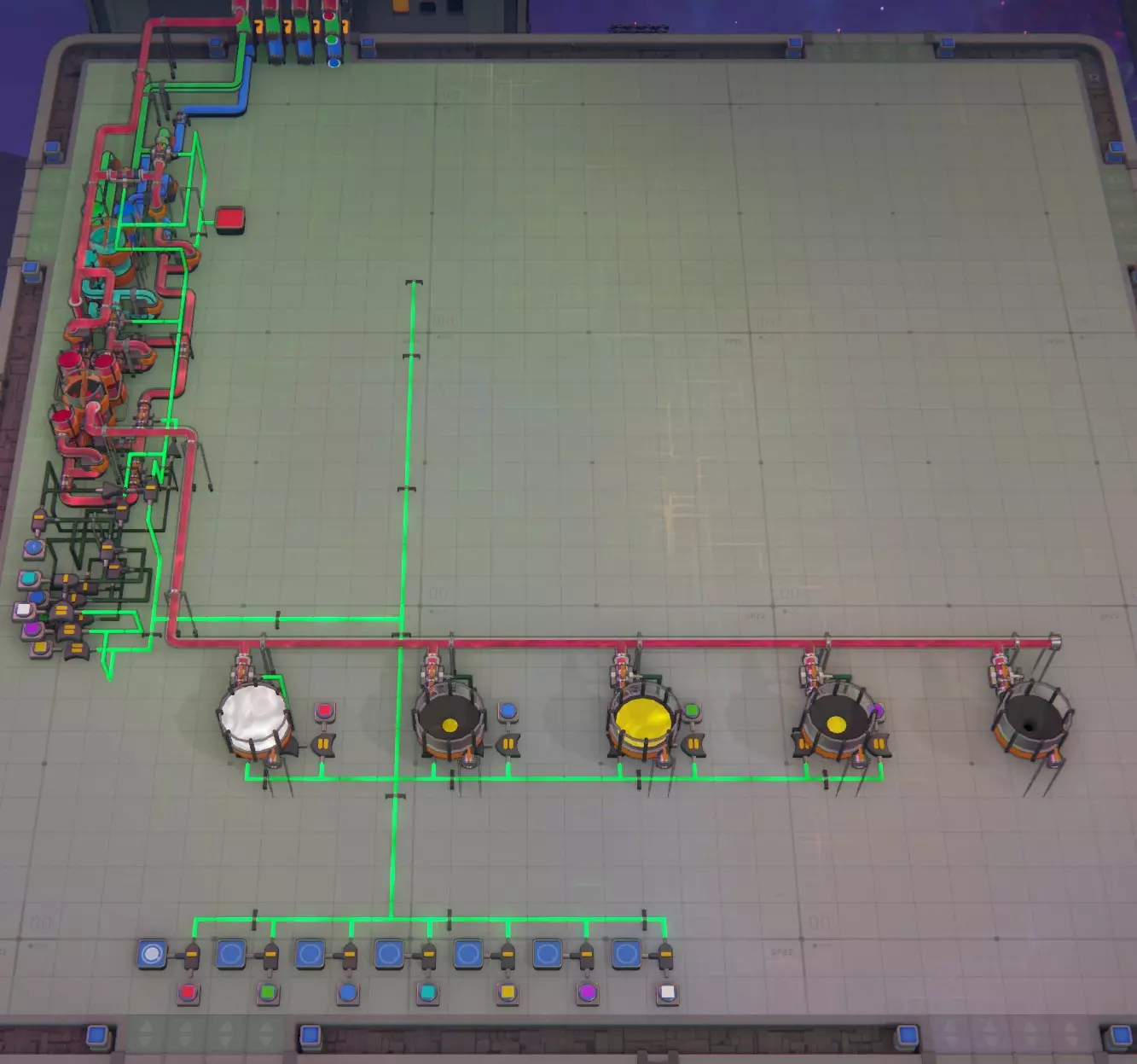

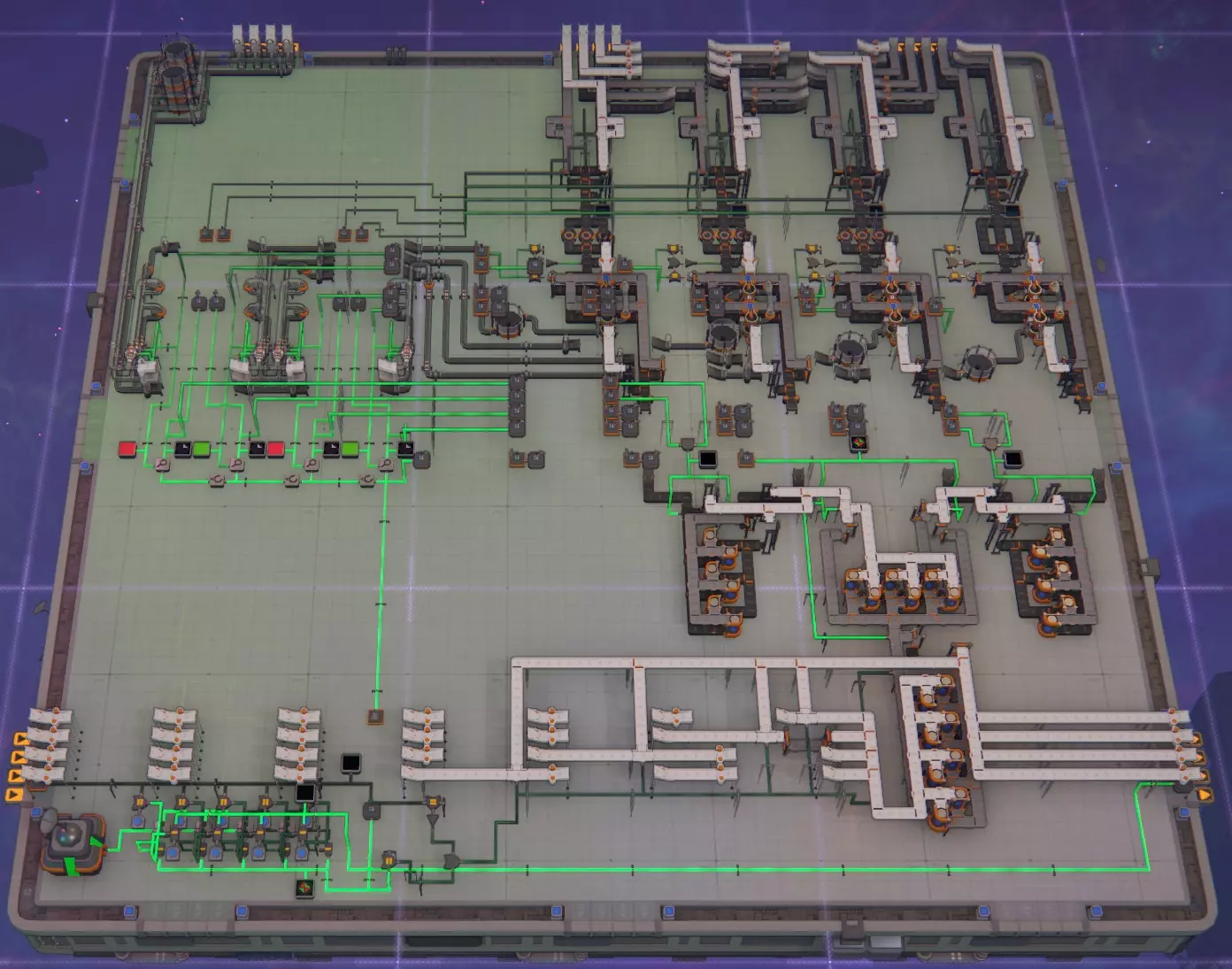

当你查看平台右上角时，那里就是我的图形进入的地方。我只提取图形右上角的部分并将它们输送给MaM。它们可以按任意顺序排列，但要确保每一层都是同一图形角落的4条通道，否则无法正常工作。不过顺序可以随意，左上角的涂料也是如此，无论顺序如何都能正确过滤。 我相当确定没有遗漏任何内容，但以我的性格，很可能在某个地方没有完成传送带的连接。如果发现问题，请告诉我，我会更新蓝图。 【层级电路】包含在上述蓝图中，但如果你只需要这部分，这里有该蓝图的链接。
